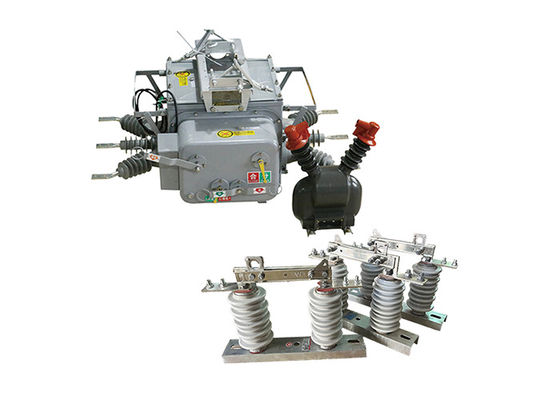

Endüstriyel Sınır Yük Değiştiricisi ZW20 Serisi Denetleyici Vakum Devre Kesicisi 1250A Sabit Tipi

Endüstriyel Sınır Yük Değiştiricisi ZW20 Serisi Denetleyici Vakum Devre Kesicisi 1250A Sabit Tipi


Ürün Tanımı:

ZW20 serisi sınır vakum anahtarı, vakum ortamında çalışan bir elektrik anahtarı türüdür.Orta gerilim uygulamaları için tasarlanmıştır ve genellikle güç dağıtım sistemlerinde kullanılır.

Değiştirici genellikle yüksek kaliteli malzemelerden yapılmış sağlam ve dayanıklı bir kabla ile inşa edilir..

Ve vakum kesicisi anahtarın anahtar bileşenidir. İki temas elektrot içeren mühürlenmiş bir vakum odasından oluşur.vakum ortamı, anahtarlama işlemleri sırasında elektrik yayının oluşmasını engeller..

Kontakları açma ve kapatma mekanizması ile donatılmıştır.Modele ve uygulama gereksinimlerine bağlı olarak manuel veya elektrikli olarak çalıştırılabilir.İşleme mekanizması sorunsuz ve güvenilir geçiş işlemlerini sağlar.

ZW20 serisi sınır vakum anahtarı, farklı sistem gereksinimlerine uygun olarak çeşitli voltaj ve akım değerlerinde mevcuttur.Genellikle birkaç kilovolt'tan on kilovolt'a kadar orta gerilim seviyelerini kaldırabilir.

Anahtar, hata akımlarını kesmek ve elektrik sistemini korumak için yüksek kırma kapasitesine sahiptir.Kesme kapasitesi, anahtarın hasar almadan güvenli bir şekilde kesebildiği maksimum hata akımı açısından belirtilmiştir..

ZW20 serisinin bazı modelleri gelişmiş kontrol ve izleme özellikleri sunabilir.Geliştirilmiş işlevsellik ve kullanım kolaylığı.

Değiştiricide kullanılan vakum teknolojisi, mükemmel yay söndürme yeteneklerini sağlar ve orta gerilim uygulamaları için güvenilir ve güvenli bir çözüm oluşturur.Değiştirici sıkı güvenlik standartlarını karşılamak ve asgari bakım gereksinimleri ile uzun süreli performans sağlamak için tasarlanmıştır.

ZW20 serisi sınır vakum anahtarı, güç dağıtım alt istasyonları, endüstriyel tesisler, ticari binalar ve daha fazlası dahil olmak üzere çok çeşitli uygulamalar için uygundur.Genellikle yük değiştirme için kullanılır, hata koruma ve orta gerilimli elektrik sistemlerinde izolasyon.

GW9-10 üst bağlantı kesme anahtarı, bakım ve onarım amaçlı elektrik devrelerini izole etmek için kullanılan taşınabilir, yüksek voltajlı bir elektrik anahtarıdır.Tipik olarak orta ve yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Üst bağlantıyı kesme anahtarı taşınabilir ve gerektiği yere kolayca taşınabilir şekilde tasarlanmıştır.Tipik olarak birkaç kilovolttan birkaç yüz kilovoltaya kadar değişen.

Anahtar, bakım veya onarım amacıyla güç sisteminin bir bölümünü izole etmek için kullanılır. Anahtarın açık veya kapalı olup olmadığını gösteren görsel göstergeler vardır.Operatörlerin devrenin durumunu bilmesini kolaylaştırmak.

Loadbuster Elektrik İzolatörü, devreyi değiştirmek ve izole etmek, ayrıca ekipmanları topraklamak ve enerjiden çıkarmak gibi çok çeşitli uygulamalar için kullanılabilir.Elektriksel tehlikelerden operatörleri korumak için güvenlik özellikleri ile tasarlanmıştır., örneğin canlı parçalarla kazara temas etmeyi önleyen yalıtım malzemeleri gibi.

Değiştiricinin kullanımı kolaydır ve çalıştırılması için minimum eğitim gerektirir.


GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.


Kontrolörün özellikleri:

Akıllı terminal denetleyicilerinin koruma, otomatik kontrol, denetim / sorgu, iletişim ve yazılım yönetimi gibi işlevleri vardır.

1- Kapsamlı işlevsellik:

• Devre koruması, uzaktan kumanda, alarm ve uzaktan izleme gibi çeşitli işlevleri mükemmel bir şekilde uygulayın.

2Düşük Maliyet ve Pratiklik:

• GSM ağlarında herhangi bir iletişim donanım yatırımına gerek yoktur.

3Çoklu güvenlik önlemleri:

• Özel cep telefonları kullanın, bilgi şifreleme, şifre doğrulama ve diğer güvenlik önlemlerini kullanın.

• GSM modülü bir cep telefonu numarasını belirleyebilir ve yalnızca bağlı telefondan komutları kabul edebilir.

• Uzaktan kumanda ve diğer komutlar için iletişim mesajları şifreli.

• Sistem kontrolünün güvenliğini sağlamak ve yanlış işlemleri önlemek için önceden ayarlanmış bir onay-işletme-doğrulama uzaktan kumanda yöntemi izler.

4Basit Sistem Yapılandırması:

• İletişim hatları veya hata ayıklama hatları kurmak gerekmez.

• SMS akıllı izleme terminalini doğru bir şekilde yükleyin, SIM kartı yerleştirin, belirtilen mobil numarayı ayarlayın ve sistem çalışmaya başlar.

5- Mobil izleme her zaman, her yerde:

• Gerçek zamanlı izleme ve görüntüleme, izleme için personelin yerleştirilmesine gerek kalmadan, bir sinyali olan herhangi bir yerde yapılabilir.



 Uygulama:


1Bağlantıyı kesme anahtarı ve temas anahtarı: ZW20-12 ((F) devre kesici, güç dağıtım sistemlerinin halka ağ konfigürasyonunda bağlantıyı kesme anahtarı veya temas anahtarı olarak kullanılabilir.Bakım veya arıza koşulları sırasında devrelerin açılmasını ve kapatılmasını sağlar.
2Otomatik Değiştirme Cihazı: Halka ağ yapılandırmasında yük geçişinin uygulanmasını sağlayan otomatik bir anahtar cihazı olarak hizmet eder.Bu özellik, güç dağıtımının esnekliğini ve verimliliğini artırır.
3Sınır anahtarı: Güç kaynağının dal hatlarında, ZW20-12 ((F) devre kesici sınır anahtarı veya "bekçi köpeği" olarak işlev görebilir." Şube hattını aramak ve korumak için yardımcı olur..
4.Kapatıcı ve Bölümlendirici: Devre kesicisi, havalı dağıtım ağlarında yeniden kapatıcı ve bölümlendirici olarak çalışabilir.Geçici arızalardan sonra otomatik olarak gücü geri yükler ve arızalı bölümleri izole eder..



Yapı:

1Mikrobilgisayar Relay Koruma ve İzleme: ZW20-12 devre kesici, kontrolörü olarak mikrobilgisayara dayalı bir röle koruma ve izleme cihazına sahiptir.Bu gelişmiş teknoloji, hatayı doğru ve akıllı bir şekilde tespit etmeyi mümkün kılıyor., analiz ve kontrol, devrede kesicinin genel performansını ve güvenilirliğini artırır.

2Hava koşullarına ve kondansiyona dayanıklılık: Devre kesici doğal hava koşullarına ve kondansiyona dayanıklı olarak tasarlanmıştır.Zorlu çevre koşullarında bile güvenilir çalışmayı sağlamak için sağlam malzemeler ve koruyucu önlemler içerir, dayanıklılığını ve uzun ömürlülüğünü arttırır.

3. Havacılık Bağlantısı Bağlantısı: ZW20-12 devre kesici kullanım modeli, havacılık bağlantısı aracılığıyla anahtar gövdesine bağlanır.Bu tip bağlantı güvenli ve güvenilir bağlantılar sağlar, gevşek veya arızalı bağlantılar riskini en aza indirir ve denetleyici ile anahtar gövdi arasındaki istikrarlı iletişim ve kontrolü sağlar.

4Yüksek Bağlantı Güvenilirliği ve Koruma Seviyesi: Devre kesici, sistem içindeki tutarlı ve güvenli elektrik bağlantılarını sağlayan iyi bir bağlantı güvenilirliği sağlar.Yüksek koruma seviyesi sunar., iç bileşenleri ve elektrik devrelerini toz, nem ve fiziksel hasar gibi harici faktörlere karşı korur.

5.Analog Giriş Kanalları: ZW20-12 devre kesici denetleyicisi dört analog giriş kanalı içerir. Bu kanallar, A faz akımı da dahil olmak üzere çeşitli elektrik parametrelerini izler,C faz akımıBu değerlerin gerçek zamanlı izlenmesi ve önceden belirlenmiş eşiğe karşı karşılaştırılması, hataların doğru tespit edilmesini ve uygun bir harekete geçilmesini sağlar.

6Hata tespiti ve tedavisi: Kontrolör elektrik parametrelerini sürekli olarak izler ve hatayı tespit ettikten sonra, hatayı tespit etmek için sabit değerlerle karşılaştırır.denetleyicinin ilgili işlemi başlatması, örneğin devre kesici çalıştırmak veya etkili ve zamanında

Çevre koşulları:

Çevre hava sıcaklığı: -40°C - +70°C.

Yükseklik: Deniz seviyesinden 3000 metreyi geçmez.

Çevredeki hava toz, duman, koroziv gazlar, buhar veya tuz sisleri ile kirlenebilir.

Rüzgar hızı 34m/s'yi geçmemelidir (silindir yüzeyinde 700Pa basınçla eşdeğer).

Dış devre ve kontrol ekipmanlarından gelen titreşimler veya sismik aktivite ihmal edilebilir.

İkincil sistemde indüklenen elektromanyetik müdahale amplitudu 1,6kV'yi geçmez.




Teknik parametreler:

GW9-10
