Ürün Tanımı:

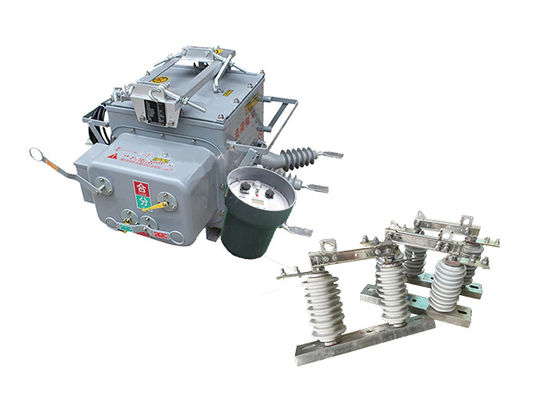

ZW20-12 ((F) Dış Çevre Vakum Devre Kesicisi, vakum kesicisi, vakum yük anahtarı, yeniden kapatıcı ve bölümleştiricinin işlevlerini birleştiren çok yönlü ve akıllı bir cihazdır.10kV ve 13kV dağıtım ağlarında kullanılmak üzere tasarlanmıştır., özellikle şehir ve kırsal elektrik ağlarında.
ZW20-12 ((F) devre kesiciliğinin ana bileşenleri arasında bir vakum kesici, CH-40 denetleyici ve harici bir voltaj transformatörü vardır.Vakum kırıcı elektrik devrelerini kesmek ve yapmak için sorumludurCH-40 denetleyici akıllı koruma ve kontrol işlevleri sağlarken, harici voltaj transformatörü kontrol ve izleme amaçlı doğru voltaj ölçümüne yardımcı olur.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesGenellikle yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Anahtar, hata veya aşırı akım gibi normal veya anormal koşullar altında açılıp kapanmak üzere tasarlanmıştır.Sistem bölümünü ağın geri kalanından fiziksel olarak ayırır., bu bölüme elektrik akışını engeller.

Yüksek voltajlı bağlantı kesme anahtarları tipik olarak 600 volt ile 765.000 volt arasındaki voltajlarda çalışmak için tasarlanmıştır ve manuel veya otomatik olarak çalıştırılabilir.Genellikle alt istasyonlara veya elektrik direklerine monte edilirler., ve elektrik şebekesi altyapısının önemli bir bileşenidir.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.



Kontrolörün özellikleri:

1. 485/232 iletişim arayüzü ile donatılabilir veya fiber optik veya kablosuz iletişim yoluyla uzun mesafe izlemeyi sağlayabilir. Yeniden kapatıldıktan sonra hızlandırma fonksiyonuna sahiptir:kalıcı bir arıza nedeniyle anahtar tekrar kapanırken.

2Kalıcı bir arıza olduğunda, otomatik olarak hızlanıp ayağa kalkar.

3Uzaktan kumanda / manuel tekrar kilitlenme, hızlandırma ve tekrar kilitlenme: Kullanıcı hattı onardıktan ve gücü geri getirdikten sonra, topraklama bıçağı düğmesini çıkarmayı unutursa,Hızlanmalı ve hareket etmelidir..

4Tekrar kapanma gecikme süresi üç girişim için de ayarlanabilir.

5Başlatma/yeniden kapanma devre, yanlış çalışmayı önlemek için tasarlanmıştır ve yeniden kapanma karşıtı işlevselliğe sahiptir.

6Sıfır dizilme akımı, bölgenin içindeki ve dışındaki hataları ayırt edebilir.

7Uzaktan kumanda çalıştırma/yeniden kapanma yanlış çalışmayı önlemek için tasarlanmıştır.



 Uygulama:


1Bağlantıyı kesme anahtarı ve temas anahtarı: ZW20-12 ((F) devre kesici, güç dağıtım sistemlerinin halka ağ konfigürasyonunda bağlantıyı kesme anahtarı veya temas anahtarı olarak kullanılabilir.Bakım veya arıza koşulları sırasında devrelerin açılmasını ve kapatılmasını sağlar.
2Otomatik Değiştirme Cihazı: Halka ağ yapılandırmasında yük geçişinin uygulanmasını sağlayan otomatik bir anahtar cihazı olarak hizmet eder.Bu özellik, güç dağıtımının esnekliğini ve verimliliğini artırır.
3Sınır anahtarı: Güç kaynağının dal hatlarında, ZW20-12 ((F) devre kesici sınır anahtarı veya "bekçi köpeği" olarak işlev görebilir." Şube hattını aramak ve korumak için yardımcı olur..
4.Kapatıcı ve Bölümlendirici: Devre kesicisi, havalı dağıtım ağlarında yeniden kapatıcı ve bölümlendirici olarak çalışabilir.Geçici arızalardan sonra otomatik olarak gücü geri yükler ve arızalı bölümleri izole eder..



Yapı:

1Kontrolör, mikro bilgisayar tabanlı bir röle koruma ve izleme cihazıdır.

2Kontrolör güçlü hava koşullarına dayanıklı ve kondansiyona karşı koruma sağlar.

3Havacılık bağlantıları aracılığıyla anahtar gövdesine bağlı.

4İyi bir bağlantı güvenilirliğine ve yüksek bir koruma seviyesine sahiptir.

Denetleyicinin dört giriş analog kanalı vardır: Faz A akımı, Faz C akımı, sıfır dizi akımı ve Faz BC voltajı.Kontrolör bu analog girişlerin değerlerini gerçek zamanlı olarak izler ve hat hatalarını belirlemek ve ilgili eylemleri başlatmak için ayarlanmış değerlerle karşılaştırır.




Teknik parametreler:

ZW20-12 ((F)

GW9-10
