Ürün Tanımı:

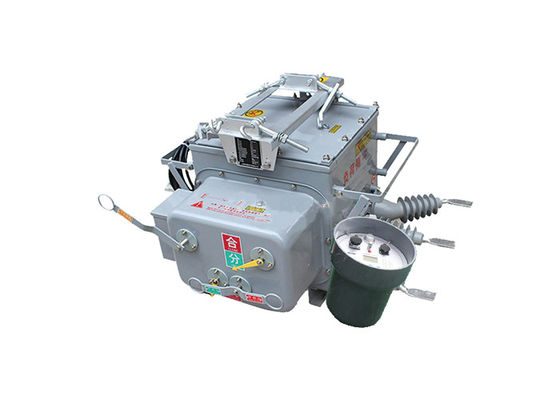

ZW20-12 ((F) Boundary Load Switch, birden fazla fonksiyonu tek bir akıllı cihazda birleştiren yeni bir üründür.Dönüştürücü, ve bölümlendirici, çeşitli uygulamalarda çok yönlülük ve verimlilik sunuyor.

Boundary Load Switch'in ana bileşenleri arasında bir vakum kesicisi, CH-40 kontrolörü ve harici bir voltaj transformatörü vardır.CH-40 denetleyici gelişmiş koruma sağlarken, kontrol ve iletişim fonksiyonları, dağıtım otomasyon hattı halka ağları için isteğe bağlı bir dış voltaj transformatörü,İki taraflı PT (potansiyel transformatör) bağlantıları için kullanılabilir.

Bu ürün, 10kV ve 13kV şehir ve kırsal elektrik şebekelerinde geniş çapta kullanılmaktadır.ve halka ağlarında hat yükü dağıtımı için otomatik anahtar cihazıEk olarak, şube güç tedarik hatlarında sınır anahtarı (genellikle bir bekçi olarak bilinir) ve aynı zamanda üst dağıtım ağlarında yeniden kapanıcılar ve bölümlendirici olarak işlev görebilir.

Boundary Load Switch, verimli bir izleme ve kontrol sağlayan uzaktan yönetim yetenekleri sunar.Dağıtım otomasyon sistemlerine sorunsuz entegrasyonu kolaylaştırmak.

Cihaz, fazalar arasındaki mA seviyesindeki sıfır dizi akımları ve kısa devre akımlarını tespit etme yeteneği de dahil olmak üzere güvenilir algılama ve yargılama mekanizmaları kullanır.Bu, tek fazlı topraklama hatalarını ve fazdan fazına kısa devre hatlarını otomatik olarak kaldırmayı sağlar, sistemin hata yönetimi yeteneklerini artırır.

Boundary Load Switch'in ana anahtarı vakum kemer teknolojisini kullanırken, yalıtım sistemi SF6 ve N2 karışık gaz yalıtımını içerir.patlama geçirmez, ve Japonya, Almanya ve Fransa'dan gelen yalıtım sistemi teknolojileri, mükemmel genel mühürleme performansını sağlar.Sızıntıları önleyen ve cihazın performansının dış ortamdan etkilenmediğini sağlayan.

Boundary Load Switch'in yay işletim mekanizması minyatürleşme ve performans optimizasyonu düşünülmüş olarak tasarlanmıştır.geleneksel yay mekanizmalarına kıyasla daha yüksek hareket güvenilirliği ile sonuçlanırBu tasarım iyileştirmesi, cihazın genel operasyonel verimliliğini ve ömrünü artırır.



Kontrolör Girişi:

1. 485/232 iletişim arayüzü ile donatılabilir veya fiber optik veya kablosuz iletişim yoluyla uzun mesafe izlemeyi sağlayabilir. Yeniden kapatıldıktan sonra hızlandırma fonksiyonuna sahiptir:kalıcı bir arıza nedeniyle anahtar tekrar kapanırken.

2Kalıcı bir arıza olduğunda, otomatik olarak hızlanıp ayağa kalkar.

3Uzaktan kumanda / manuel tekrar kilitlenme, hızlandırma ve tekrar kilitlenme: Kullanıcı hattı onardıktan ve gücü geri getirdikten sonra, topraklama bıçağı düğmesini çıkarmayı unutursa,Hızlanmalı ve hareket etmelidir..

4Tekrar kapanma gecikme süresi üç girişim için de ayarlanabilir.

5Başlatma/yeniden kapanma devre, yanlış çalışmayı önlemek için tasarlanmıştır ve yeniden kapanma karşıtı işlevselliğe sahiptir.

6Sıfır dizilme akımı, bölgenin içindeki ve dışındaki hataları ayırt edebilir.

7Uzaktan kumanda çalıştırma/yeniden kapanma yanlış çalışmayı önlemek için tasarlanmıştır.

Özellik:

1 Güçlü kirlenme karşıtlığı, yüksek ve düşük sıcaklık dayanıklılığına karşı yüksek direnç, yanma ve patlama tehlikesi yoktur.

2 tamamen kapalı yapı, kutu SF6 gazı ile doludur, iyi mühürlenmiş, yüksek sıcaklık ve nemli alanlar için uygundur.

3 yerleşik CT, bilgi analizi için akıllı kontrol cihazı için çıkış akımı ve oran ayarlanabilir, bağlantı terminali ilgili terminale bağlıdır.

İşleme mekanizması yeni, basit, küçük boyutlu, hafif ve güvenli ve güvenilir bir işletim.

5 Kabuk, "enerji depolama", "noktalar" ve "birleştirilmiş" durumları belirgin bir şekilde gösterir.

Uygulama:

1.Ticari Binalar: Değiştirici, güvenilir ve güvenli güç dağıtımı için alışveriş merkezleri, ofis kompleksleri ve hastaneler de dahil olmak üzere ticari binalarda kullanılır.Verimli yük geçişini sağlar ve kritik elektrik yüklerini korur.

2Su ve atık su arıtma tesisleri: ZW20 anahtarı su ve atık su arıtma tesislerinde pompalama istasyonları, arıtma tesisleri,ve dağıtım ağları.

3Madencilik İşlemleri: ZW20 anahtarı, yeraltı ve yüzey madenlerinde elektrik ekipmanlarını ve güç dağıtım ağlarını kontrol etmek ve korumak için maden işlemlerinde kullanılır.

4Yenilenebilir Enerji Sistemleri: ZW20 anahtarı güneş enerjisi santralleri ve rüzgar santralleri gibi yenilenebilir enerji sistemleri için uygundur.Bu sistemlerde orta gerilim devrelerinin anahtarlanmasını ve korunmasını kolaylaştırır.

5Demiryolu Elektrifikasyonu: Değiştirici, demiryolu elektrikleme projelerinde demiryolu ağlarına güç kaynağını kontrol etmek ve korumak için kullanılır.Tren operasyonları için güvenilir ve güvenli güç dağıtımını sağlar.

6Otomatik Değiştirme Cihazı: Halka ağ yapılandırmasında yük geçişinin uygulanmasını sağlayan otomatik bir anahtar cihazı olarak hizmet eder.Bu özellik, güç dağıtımının esnekliğini ve verimliliğini artırır.

Teknik parametreler:

Denetleyicinin Teknik Parametresi:
