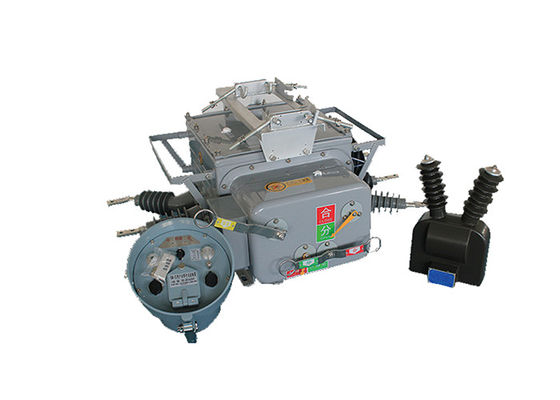

ZW20-12 ((F) Akıllı Sınırlı Yük Değiştiricisi 12kV 630A/1250A denetleyici ile kutup üzerine monte edilmiş vakum bölümlendirici

ZW20-12(F) Akıllı Sınır Yük Değiştiricisi Kontrolörü ile direğe monte edilmiş vakum bölümlendirici

Ürün Tanımı:

ZW20-12(F) Boundary Load Switch, yeni ürünlerimizden biridir. Boundary circuit breaker, vakum kırıcı, vakum yük anahtarı, yeniden kapatıcı,Bölümlendirici dört düğmeAna yapılandırma vakum kırıcı, CH-40 denetleyici, harici voltaj transformatörü (Not: dağıtım otomasyon hattı halka ağı ikili PT'de mevcut) üç parçadan oluşur.Ürünler 10kV'de yaygın olarak kullanılmaktadır., 13kV şehir, kırsal elektrik şebekesi bağlantıyı kesmek anahtarı için uzay halka ağı, temas anahtarı, halka dağıtım hattı yükünü uygulayabilen otomatik anahtar cihazı.Güç kaynağı dal hatında sınır anahtarı (genellikle bekçi olarak bilinir) olarak kullanılabilir, besleme havalı dağıtım ağında yeniden kapatıcı ve bölümlendirici olarak kullanılır. Uzaktan yönetim modeli, koruma ve kontrol fonksiyonları ve iletişim fonksiyonları ile sınır devre kesici.Yargılamalarda güvenilir tespit, mA seviye sıfır dizilme akımı ve fazlar arasındaki kısa devre akımı, tek fazlı topraklama hatasının ve fazdan fazına kısa devre hatasının otomatik olarak kaldırılmasını gerçekleştirir.Ana düğme vakum yayı ve yalıtım SF6 kabul eder, N2 karışık gaz. Japonya, Almanya, Fransız gaz mühürleme, patlama kanıt, yalıtım sistemi teknolojisi, genel mükemmel mühürleme performansı tanıtım. İçeriği SF6 ile doludur.Sızdırmayan N2 karışık gazıMiniatürleştirme ve performans optimizasyonu tasarımı ile yay çalışma mekanizması,Hareket güvenilirliği geleneksel yay mekanizmasından çok daha yüksektir.



Kontrolör Girişi:

1. 485 / 232 iletişim arayüzü ile veya optik fiber yoluyla, kablosuz uzaktan izleme; yeniden kapattıktan sonra hızlandırma fonksiyonu; anahtar ağır olduğunda,Kalıcı bir arıza durumunda otomatik hızlandırma patlaması;

2Uzakdan / manuel kapatma, sürtüşmeyi hızlandırmak ve kapatma yeniden kapatma: Kullanıcı hatı onardıktan sonra güç gönderir, eğer topraklama düğmesini çıkarmayı unutursa, sürtüşmeyi hızlandırmalıdır.

3.Üç tekrar kapanma gecikme süresi ayarlanabilir;

4Atlama kapanma devresinin yanlış çalışmaya karşı tasarımı var ve atlama karşıtı fonksiyonu var.

5Sıfır dizilme akımı, bölge içi ve bölge dışı hataları ayırt edebilir.

6Uzak kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.

Özellik:

1Hızlı kırılma koruması: Sınır yük anahtarı, bir arıza veya anormal koşullar durumunda devreyi hızlı bir şekilde açmak için tasarlanmıştır.Hızlı hata temizleme sağlar ve elektrik kesintilerinin süresini en aza indirir.

2Aşırı akım koruması: Yük anahtarı, aşırı akımları tespit etmek ve yanıt vermek için aşırı akım koruma mekanizmalarını içerir.Hasarlı bölümleri çıkartarak ve izole ederek dağıtım sistemine zarar vermemek için yardımcı olur.

3.Üçlü yeniden kilitleme: Sınır yük anahtarı, bir arıza temizleme işleminden sonra otomatik olarak üç kez yeniden kilitleme işlemini deneme yeteneğine sahip olabilir.Bu özellik geçici hataları belirlemeye ve hatayı temizlerse otomatik olarak gücü geri getirmeye yardımcı olur.

4.Olay Kayıtları: Yük düğmesi hata türü, yeri ve zaman damgaları da dahil olmak üzere hata olayları hakkında bilgi kaydedebilir ve depolayabilir.ve bakım amaçları.

5.İçeri girme koruması: Yük anahtarı, transformatörlerin veya diğer yüklerin enerjilenmesi sırasında oluşan yüksek içeri girme akımlarını ele almak için içeri girme koruması ile donatılmıştır.Bu geçici koşullar sırasında istikrarlı ve güvenilir çalışma sağlar.

6Sıfır Sırayla Koruma: Sınır yük anahtarı, sistemdeki toprak hatalarını veya dengesiz koşulları tespit etmek ve yanıt vermek için sıfır sırayla koruma içerebilir.Bu, sistemin istikrarı için bir risk oluşturan hataları belirlemeye ve izole etmeye yardımcı olur.

7.Gerçek Zamanlı Saat: Gerçek zamanlı saat özelliği, yük anahtarının arıza olaylarının zamanlamasını ve diğer işlemleri doğru bir şekilde kaydetmesini sağlar.Tam zamanlı senkronizasyon sağlar ve olay dizisi analizini kolaylaştırır.

8Yeniden kilitlendikten sonra hızlandırma: Yeniden kilitlenme girişimlerinin başarısından sonra, hata devam ederse yük anahtarı, çıkma hızını artırmak için bir hızlandırma fonksiyonu sağlayabilir.Bu sistemin hasarını en aza indirmeye ve hata temizleme verimliliğini artırmaya yardımcı olur..

9Gerçek Zamanlı Durum Sorguları: Yük anahtarı, konum (açık veya kapalı), hata göstergesi ve operasyonel veriler gibi gerçek zamanlı durum bilgileri sağlayabilir.Bu, operatörlerin anahtarın durumunu izlemelerine ve bilinçli kararlar almalarına izin verir..

10Akıllı Cep Bilgisayarı Denetimleri: Bazı yük anahtarları akıllı cep bilgisayarı veya benzer el cihazları kullanarak kontrol edilebilir ve izlenebilir.Bu, anahtarı uzaktan yönetmenin rahatlığını ve esnekliğini artırır.

11Yerel / Uzak Ayarlar: Yük anahtarı kurulum yerinde veya iletişim arayüzleri aracılığıyla uzaktan yapılandırılabilir ve ayarlanabilir.Bu uygun ve esnek kontrol ve yapılandırma seçenekleri için izin verir.

12.Aktif Hata Bildirimi: Yük anahtarı, hata olaylarını veya anormal koşulları merkezi bir kontrol veya izleme sistemine aktif olarak rapor edebilir.Etkili hata yönetimini kolaylaştırmak.

13.GSM Kısa Mesaj Fonksiyonu: Bazı yük anahtarları kısa mesaj bildirimleri veya uyarıları GSM (Global Mobil İletişim Sistemi) ağları üzerinden gönderebilir.Bu, uzaktan izleme ve arıza olaylarının veya operasyonel durumun bildirilmesini sağlar.

Şartlar:

1Yükseklik: 2000 metre.
2Çevre sıcaklığı: -30°C~+55°C
En yüksek yıllık ortalama sıcaklık 20°C'dir
Maksimum günlük ortalama sıcaklık 30°C
3- Nitelik nem: %95 (~ 25°C)
4Deprem kapasitesi: zemin seviyesindeki hızlanma 0.3g
Yerin dikey hızlanması 0.15g
Üç sinüs dalgası için hareket ederken
Güvenlik faktörü 1.67
5Deprem yoğunluğu: 7 derece.
6Maksimum günlük sıcaklık farkı:25°C
7Kurulum yeri: 10kv açık hava hattı, kullanıcı sorumluluğu sınırlama noktası
8.Toplama yöntemi:Nötr nokta dokunmuyor, yay bastırma sarmalı topraklama ve düşük dirençli topraklama

Teknik parametreler:

Denetleyicinin Teknik Parametresi:
