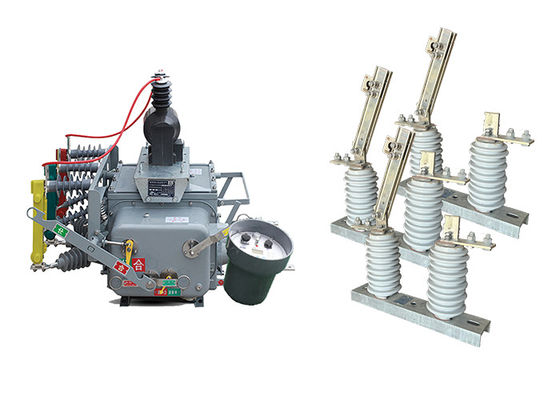

Akıllı Sınırlı Yük Değiştiricisi GB1984-2003 GB1985-2014 Standartı GW9 Yüksek Voltajlı Bağlantıyı Kapatma Değiştiricisi ile

Akıllı Sınırlı Yük Değiştiricisi GB1984-2003 GB1985-2014 Standartı GW9 Yüksek Voltajlı Bağlantıyı Kapatma Değiştiricisi ile

Ürün Tanımı:

ZW20-12 ((F) direğe monte edilmiş devre kesici, öncelikle kırsal ve kentsel 10 kV açık hava dağıtım ağlarında kullanılmak üzere tasarlanmış üç fazlı AC 50Hz dış yüksek voltajlı devre kesici bir türüdür.Yük akımını yönetmek için kullanılır., aşırı yük akımı, kısa devre akımı ve benzer senaryolar.

Devre kesicisi, bir çalışma mekanizması, bir iletken devre, bir yalıtım sistemi, bir mühürleme elementi,ve bir kabuk.Bu bileşenler, devre kesicinin verimli ve güvenli çalışmasını sağlamak için birlikte çalışırlar.

Ek olarak, ZW20-12 ((F) kesicisi, gelişmiş kontrol ve izleme yeteneklerine izin veren çeşitli dağıtım otomasyon uygulamalarını destekleyen akıllı uzaktan terminallerle donatılmıştır..

Ayrıca, ZW20-12 (((Z) adlı bu devre kesicinin bir başka varyantı da var. Bu, açık hava akıllı yüksek voltajlı AC gerçek hava kesicisidir.Metin mesajları yoluyla iletişim kurabilmek.

Ayrıca, ZW20-12 ((F) kırıcı, bir dış bölme yüksek voltajlı AC gerçek hava kırıcı sistemi oluşturmak için bir bölme düğmesi denetleyicisiyle birleştirilebilir.Bu kombinasyon, devre kesici işlevselliğini ve çok yönlülüğünü artırır, daha kapsamlı kontrol ve koruma yetenekleri sağlıyor.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

Bağlantı kesici, taban, sütun yalıtıcı, iletken parça ve organ parçasından oluşur.yüksek güvenilirlik, vb. Evdeki ve yurtdışındaki benzer ürünlerin seviyesine ulaşıyor.

Dahası, tek aşamalı yapısı olan GW9-12 ((W) adı verilen başka bir bağlantı kesme anahtarı var. Sıklık 50Hz ve hat voltajı 10kv ile güç sistemi için uygundur.

50Hz frekanslı ve 10kv hattı voltajlı güç sistemlerinde kullanılmak üzere uygundur ve voltaj ve yük olmadığı zaman hatları kapatmak ve bölmek için kullanılır.ve antifouling izolasyon anahtarları ağır kirli alanlarda kullanıcıların gereksinimlerini karşılayabilir, ve yalıtım anahtarları çalışırken oluşan kirlenme flaş problemini etkili bir şekilde çözebilir.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.



Kontrolörün özellikleri:

1. 485/232 iletişim arayüzü ile donatılabilir veya fiber optik veya kablosuz iletişim yoluyla uzun mesafe izlemeyi sağlayabilir. Yeniden kapatıldıktan sonra hızlandırma fonksiyonuna sahiptir:kalıcı bir arıza nedeniyle anahtar tekrar kapanırken.

2Kalıcı bir arıza olduğunda, otomatik olarak hızlanıp ayağa kalkar.

3Uzaktan kumanda / manuel tekrar kilitlenme, hızlandırma ve tekrar kilitlenme: Kullanıcı hattı onardıktan ve gücü geri getirdikten sonra, topraklama bıçağı düğmesini çıkarmayı unutursa,Hızlanmalı ve hareket etmelidir..

4Tekrar kapanma gecikme süresi üç girişim için de ayarlanabilir.

5Başlatma/yeniden kapanma devre, yanlış çalışmayı önlemek için tasarlanmıştır ve yeniden kapanma karşıtı işlevselliğe sahiptir.

6Sıfır dizilme akımı, bölgenin içindeki ve dışındaki hataları ayırt edebilir.

7Uzaktan kumanda çalıştırma/yeniden kapanma yanlış çalışmayı önlemek için tasarlanmıştır.



Yerleşim:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı elektrik sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme izolatörü genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğini sağlamakta çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.


Özellik:

1Kirliliğe karşı güçlü bir dayanıklılık, yüksek ve düşük sıcaklığa direnç, yanma veya patlama tehlikesi yoktur.

2Tamamen kapalı yapı, kabinde SF6 gazı ile doludur, mükemmel mühürleme performansı, yüksek sıcaklıklı ve nemli alanlarda kullanılmak için uygundur.

3Bilgi analizi için akım çıkışı için akım transformatörü (CT) ile donatılmıştır. Dönüşüm oranı ayarlanabilir,ve bağlantı terminalleri ilgili terminal soketlerine bağlanabilir.

4İşleme mekanizması yenilikçi ve basit, küçük boyut ve hafif ağırlığa sahip, güvenli ve güvenilir bir işletim sağlar.

5Dış kabuk "enerji depolama", "açık" ve "yakın" durumları için belirgin göstergeler içerir.

Uygulama:

1Madencilik İşlemleri: ZW20 anahtarı, yeraltı ve yüzey madenlerinde elektrik ekipmanlarını ve güç dağıtım ağlarını kontrol etmek ve korumak için maden işlemlerinde kullanılır.

2Veri Merkezleri: Değiştiriciler, kritik BT altyapısının güvenilir güç dağıtımını ve korunmasını sağlamak için veri merkezlerinde kullanılır.Etkili bir yük değişimi ve elektrik arızalarına karşı koruma sağlar.

3Petrol ve Gaz Endüstrisi: ZW20 anahtarı, rafinerilerde, boru hatlarında ve açık deniz platformlarında elektrikli ekipmanları kontrol etmek ve korumak için petrol ve gaz endüstrisinde uygulama bulur.

4Altyapı Projeleri: Değiştirici, güvenilir güç dağıtımı ve korunması için havaalanları, limanlar ve stadyumlar gibi çeşitli altyapı projelerinde kullanılır.

5Su ve atık su arıtma tesisleri: ZW20 anahtarı su ve atık su arıtma tesislerinde pompalama istasyonları, arıtma tesisleri,ve dağıtım ağları.

Durum:

1. Çevre hava sıcaklığı: -40°C ila +70°C.

2Yükseklik: Deniz seviyesinden 3000 metreyi geçmez.

3Çevredeki hava toz, duman, aşındırıcı gazlar, buhar veya tuz sisleri ile kirlenmiş olabilir.

4Rüzgar hızı 34m/s'yi geçmemelidir (silindrik yüzeyde 700Pa basınçla eşdeğer).

5Dış devre ve kontrol ekipmanlarından gelen titreşimler veya sismik aktivite ihmal edilebilir.

6İkincil sistemde indüklenen elektromanyetik müdahale amplitudu 1,6 kV'yi geçmez.




Teknik parametreler:

ZW20-12 ((F)

GW9-10

GW9 serisi dış bağlantı kesici anahtarının tanıtımı
