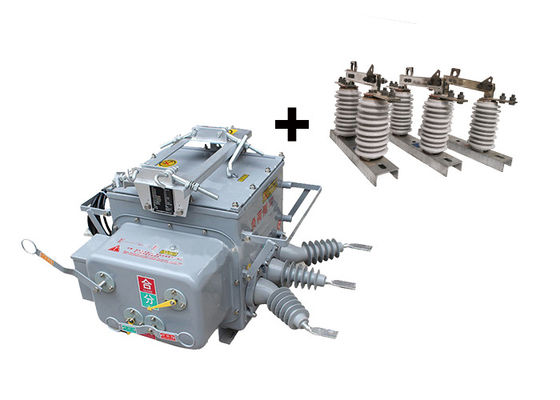

Kontrolörlü üç fazlı AC sınır yük anahtarı VCB 10kV 13kV Dış Bağlantı kesici anahtarı ile kullanılır

Kontrolörlü üç fazlı AC sınır yük anahtarı VCB 10kV 13kV Dış Bağlantı kesici anahtarı ile kullanılır

Ürün Tanımı:

ZW20-12 ((F) Dış Çevre Vakum Devre Kesicisi, vakum kesicisi, vakum yük anahtarı, yeniden kapatıcı ve bölümleştiricinin işlevlerini birleştiren çok yönlü ve akıllı bir cihazdır.10kV ve 13kV dağıtım ağlarında kullanılmak üzere tasarlanmıştır., özellikle şehir ve kırsal elektrik ağlarında.

ZW20-12 ((F) devre kesiciliğinin ana bileşenleri arasında bir vakum kesici, CH-40 denetleyici ve harici bir voltaj transformatörü vardır.Vakum kırıcı elektrik devrelerini kesmek ve yapmak için sorumludurCH-40 denetleyici akıllı koruma ve kontrol işlevleri sağlarken, harici voltaj transformatörü kontrol ve izleme amaçlı doğru voltaj ölçümüne yardımcı olur.

GW9-10 dış bağlantı kesme anahtarları, genellikle yüksek voltajlı iletim ve dağıtım sistemlerinde, bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için kullanılır.Aynı zamanda işçileri elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılırlar, örneğin sistemin canlı parçalarıyla kazara temas.

Yüksek voltajlar ve akımlar ile başa çıkmak için tasarlanmıştır ve genellikle aşırı sıcaklıklar, rüzgar gibi sert çevresel koşullara maruz kaldıkları açık mekanlarda kurulurlar.,Bu nedenle, bu koşullara dayanacak şekilde inşa edilirler ve genellikle çelik veya alüminyum gibi dayanıklı malzemelerden yapılırlar.

Toutdoor bağlantı kesme anahtarları, özel uygulamaya ve gereksinimlere bağlı olarak farklı türlerde ve konfigürasyonlarda bulunur.Diğerleri ise açık hava kullanımına uygundur.Bazıları manuel olarak çalıştırmak için tasarlanmıştır, diğerleri ise otomatikdir ve uzaktan çalıştırılabilir.

VEI'lerin, devreyi izole etme temel işlevlerinin yanı sıra, durumlarının (açık veya kapalı) görsel bir gösterimi gibi diğer önemli özelliklere de sahiptirler.ve izoleatör açıkken devrenin güçlenmediğinden emin olmak.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.



Kontrolörün özellikleri:

1. 485/232 iletişim arayüzü ile donatılabilir veya fiber optik veya kablosuz iletişim yoluyla uzun mesafe izlemeyi sağlayabilir. Yeniden kapatıldıktan sonra hızlandırma fonksiyonuna sahiptir:kalıcı bir arıza nedeniyle anahtar tekrar kapanırken.

2Kalıcı bir arıza olduğunda, otomatik olarak hızlanıp ayağa kalkar.

3Uzaktan kumanda / manuel tekrar kilitlenme, hızlandırma ve tekrar kilitlenme: Kullanıcı hattı onardıktan ve gücü geri getirdikten sonra, topraklama bıçağı düğmesini çıkarmayı unutursa,Hızlanmalı ve hareket etmelidir..

4Tekrar kapanma gecikme süresi üç girişim için de ayarlanabilir.

5Başlatma/yeniden kapanma devre, yanlış çalışmayı önlemek için tasarlanmıştır ve yeniden kapanma karşıtı işlevselliğe sahiptir.

6Sıfır dizilme akımı, bölgenin içindeki ve dışındaki hataları ayırt edebilir.

7Uzaktan kumanda çalıştırma/yeniden kapanma yanlış çalışmayı önlemek için tasarlanmıştır.



Özellik:

1.ZW20-12(F) otomatik vakum devre kesici, kirliliğe karşı sağlam bir yeteneği göstermektedir.kirli koşullarda bile güvenilir performans sağlamakAyrıca, yüksek ve düşük sıcaklığa dayanıklılığını gösterir, geniş bir sıcaklık aralığında çalışmayı sağlar.Genel güvenliği artırmak.

2Tamamen kapalı bir yapıya sahip olan devre kesici, kabin içinde SF6 gazıyla doludur.Yüksek sıcaklık ve nemli alanlarda kullanılmak için uygun hale getirirKapalı kaplama, iç bileşenleri dış unsurlardan korur, optimal performans ve uzun ömür sağlar.

3Çapraz, bilgi analizi için akım çıkışını akıllı denetleyiciye veren bir akım transformatörü (CT) ile donatılmıştır. CT'nin dönüşüm oranı ayarlanabilir,Sistemi yapılandırmada esneklik sağlarBağlantı terminalleri, uygun terminal soketlerine kolayca bağlanabilir, bu da uygun kurulum ve bakım işlemlerini kolaylaştırır.

4Çaprazın çalışma mekanizması, kompakt boyut ve hafif ağırlıklı bir yapı ile sonuçlanan yenilikçi ve basittir.Arıza veya arıza riskini en aza indirmekKompakt boyutu, yer tasarrufu kurulumuna ve kullanımı kolaylığına da katkıda bulunur.

5Çaprazın dış kabuğunda "enerji depolama", "açık" ve "yakın" durumları için belirgin göstergeler vardır.Çaprazın işletim durumunun kolayca belirlenmesini sağlayanBu görsel geri bildirim, operasyonel verimliliği artırır ve devre kesici durumunun doğru izlenmesini sağlar.




Yapı:

1Mikro-bilgisayara dayalı röle koruma ve izleme cihazı devre kesici sisteminin denetleyicisi olarak çalışır.Kesin ve verimli röle koruma ve izleme işlevleri sağlamak için gelişmiş mikro bilgisayar teknolojisini kullanır.

2Kontrolör, çeşitli çevresel koşullara dayanabilmesi için sağlam hava koşullarına dayanıklı olarak tasarlanmıştır.Nemli veya nemli ortamlarda bile güvenilir çalışmayı sağlamak.

3Güvenli ve güvenilir bir bağlantı kurmak için, denetleyici hava bağlantıları kullanarak anahtar gövdesine bağlanır.Kontrol cihazı ile anahtar arasındaki uygun iletişimi ve işlevselliği sağlamak.

4Kontrolör, sinyal kaybı veya kesinti riskini en aza indirgenen mükemmel bir bağlantı güvenilirliği ile övünür.röle koruma ve izleme sisteminin bütünlüğünü ve doğruluğunu korumak.

Durum:

1Yükseklik: 2000 metre.

2Çevre sıcaklığı: -30°C~+55°C

En yüksek yıllık ortalama sıcaklık 20°C'dir

Maksimum günlük ortalama sıcaklık 30°C

3- Nitelik nem: %95 (~ 25°C)

4Deprem kapasitesi: zemin seviyesindeki hızlanma 0.3g

Yerin dikey hızlanması 0.15g

Üç sinüs dalgası için hareket ederken

Güvenlik faktörü 1.67

5Deprem yoğunluğu: 7 derece.

6Maksimum günlük sıcaklık farkı:25°C

7Kurulum yeri: 10kv açık hava hattı, kullanıcı sorumluluğu sınırlama noktası

8.Toplama yöntemi:Nötr nokta dokunmuyor, yay bastırma sarmalı topraklama ve düşük dirençli topraklama




Teknik parametreler:

ZW20-12 ((F)

GW9-10
