Ürün Tanımı:

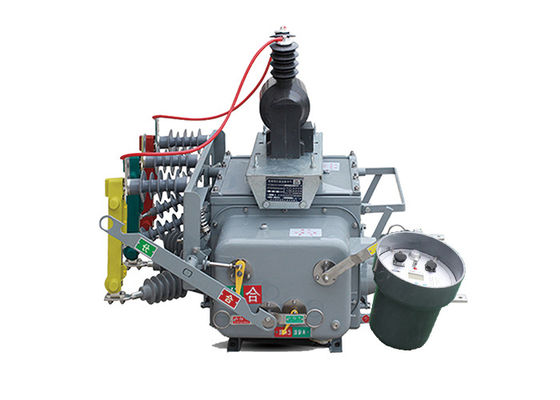

ZW20-12 sınır yük anahtarı, üç fazlı AC 50Hz dış yüksek voltajlı devre değiştiricisidir.Yük değişimi için kullanılır., yük kırma, aşırı yük akımı, kısa devre akımı ve benzer uygulamalar.

Genel yapı, çalışma mekanizması, iletken devresi, yalıtım sistemi, mühürleme elemanları ve konuma sahip üç fazlı ortak bir kutu türüdür.

Dağıtım otomasyon uygulamalarının gereksinimlerini karşılamak için ilgili akıllı uzaktan terminal ile donatılmıştır.

• GSM SMS fonksiyonu olan akıllı bir denetleyici ile birleştirildiğinde, ZW20-12 ((Z) dış mekan akıllı yüksek voltajlı AC vakumlu devre kesici olur.

• Bir bölümlendirici denetleyicisi ile birleştirildiğinde, ZW20-12 ((F) dış bölümlendirici yüksek voltajlı AC vakum devre kesici olur.


Kontrolörün özellikleri:

Akıllı terminal denetleyicilerinin koruma, otomatik kontrol, denetim / sorgu, iletişim ve yazılım yönetimi gibi işlevleri vardır.

1- Kapsamlı işlevsellik:

• Devre koruması, uzaktan kumanda, alarm ve uzaktan izleme gibi çeşitli işlevleri mükemmel bir şekilde uygulayın.

2Düşük Maliyet ve Pratiklik:

• GSM ağlarında herhangi bir iletişim donanım yatırımına gerek yoktur.

3Çoklu güvenlik önlemleri:

• Özel cep telefonları kullanın, bilgi şifreleme, şifre doğrulama ve diğer güvenlik önlemlerini kullanın.

• GSM modülü bir cep telefonu numarasını belirleyebilir ve yalnızca bağlı telefondan komutları kabul edebilir.

• Uzaktan kumanda ve diğer komutlar için iletişim mesajları şifreli.

• Sistem kontrolünün güvenliğini sağlamak ve yanlış işlemleri önlemek için önceden ayarlanmış bir onay-işletme-doğrulama uzaktan kumanda yöntemi izler.

4Basit Sistem Yapılandırması:

• İletişim hatları veya hata ayıklama hatları kurmak gerekmez.

• SMS akıllı izleme terminalini doğru bir şekilde yükleyin, SIM kartı yerleştirin, belirtilen mobil numarayı ayarlayın ve sistem çalışmaya başlar.

5- Mobil izleme her zaman, her yerde:

• Gerçek zamanlı izleme ve görüntüleme, izleme için personelin yerleştirilmesine gerek kalmadan, bir sinyali olan herhangi bir yerde yapılabilir.




Uygulama:

1Bağlantıyı kesme anahtarı ve temas anahtarı: ZW20-12 ((F) devre kesici, güç dağıtım sistemlerinin halka ağ konfigürasyonunda bağlantıyı kesme anahtarı veya temas anahtarı olarak kullanılabilir.Bakım veya arıza koşulları sırasında devrelerin açılmasını ve kapatılmasını sağlar.

2Otomatik Değiştirme Cihazı: Halka ağ yapılandırmasında yük geçişinin uygulanmasını sağlayan otomatik bir anahtar cihazı olarak hizmet eder.Bu özellik, güç dağıtımının esnekliğini ve verimliliğini artırır.

3Sınır anahtarı: Güç kaynağının dal hatlarında, ZW20-12 ((F) devre kesici sınır anahtarı veya "bekçi köpeği" olarak işlev görebilir." Şube hattını aramak ve korumak için yardımcı olur..

4.Kapatıcı ve Bölümlendirici: Devre kesicisi, havalı dağıtım ağlarında yeniden kapatıcı ve bölümlendirici olarak çalışabilir.Geçici arızalardan sonra otomatik olarak gücü geri yükler ve arızalı bölümleri izole eder..




Özellik:

1Kirliliğe karşı güçlü bir dayanıklılık, yüksek ve düşük sıcaklığa direnç, yanma veya patlama tehlikesi yoktur.

2Tamamen kapalı yapı, kabinde SF6 gazı ile doludur, mükemmel mühürleme performansı, yüksek sıcaklıklı ve nemli alanlarda kullanılmak için uygundur.

3Bilgi analizi için akım çıkışı için akım transformatörü (CT) ile donatılmıştır. Dönüşüm oranı ayarlanabilir,ve bağlantı terminalleri ilgili terminal soketlerine bağlanabilir.

4İşleme mekanizması yenilikçi ve basit, küçük boyut ve hafif ağırlığa sahip, güvenli ve güvenilir bir işletim sağlar.

5Dış kabuk "enerji depolama", "açık" ve "yakın" durumları için belirgin göstergeler içerir.




Teknik parametreler:

Denetleyicinin Teknik Parametresi:
