Vakum Sınır Yük Değiştiricisi Yüksek Voltajlı Elektrikli Devre Kesicisi Otomatik Kontrolörle Kolay Çalışma

Vakum Sınır Yük Değiştiricisi Yüksek Voltajlı Elektrikli Devre Kesicisi Otomatik Kontrolörle Kolay Çalışma

Ürün Tanımı:

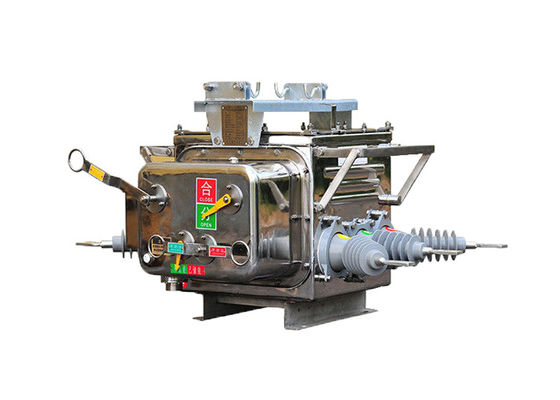

ZW20-12 ((F) vakum devresi kesicisi, üç fazlı AC 50Hz ile 10kV dağıtım hatları için uygundur.

ZW20-12 açık hava yüksek voltajlı AC vakum devre kesici, bölümlendirici denetleyici, PDA el bilgisayarı ve diğer bileşenlerden oluşur.Elektrik bağlantıları uçak fişleri ve dışarıdaki mühürlü kontrol kabloları ile yapılır.

Hata tespiti, koruma kontrolü ve iletişim fonksiyonlarına sahiptir.Bu otomatik olarak hata bölümünü ayırabilir ve bir arıza oluştuktan sonra çok kısa bir sürede sağlıklı bölüme güç geriAynı zamanda çok fonksiyonel izleme, sistem ekipmanlarının bilgi sorgulamasını,dağıtım sisteminin coğrafi bilgi sisteminin kullanıcı bilgileri ve bakım durumunun çevrimiçi görüntülenmesiBilgisayar destekli dağıtım otomasyonunun ileri bir aşamasını temsil ediyor.


Kontrolörün özellikleri:

1. 485/232 iletişim arayüzü ile donatılabilir veya fiber optik veya kablosuz iletişim yoluyla uzun mesafe izlemeyi sağlayabilir. Yeniden kapatıldıktan sonra hızlandırma fonksiyonuna sahiptir:kalıcı bir arıza nedeniyle anahtar tekrar kapanırken.

2Kalıcı bir arıza olduğunda, otomatik olarak hızlanıp ayağa kalkar.

3Uzaktan kumanda / manuel tekrar kilitlenme, hızlandırma ve tekrar kilitlenme: Kullanıcı hattı onardıktan ve gücü geri getirdikten sonra, topraklama bıçağı düğmesini çıkarmayı unutursa,Hızlanmalı ve hareket etmelidir..

4Tekrar kapanma gecikme süresi üç girişim için de ayarlanabilir.

5Başlatma/yeniden kapanma devre, yanlış çalışmayı önlemek için tasarlanmıştır ve yeniden kapanma karşıtı işlevselliğe sahiptir.

6Sıfır dizilme akımı, bölgenin içindeki ve dışındaki hataları ayırt edebilir.

7Uzaktan kumanda çalıştırma/yeniden kapanma yanlış çalışmayı önlemek için tasarlanmıştır.




Uygulama:

1. Güç Dağıtım Alt İstasyonları: ZW20 anahtarı, hem iç hem de dış mekanlarda elektrik dağıtım alt istasyonlarında yaygın olarak kullanılır.ve dağıtım ağlarında hata koruma.

2Endüstriyel tesisler: ZW20 anahtarı, orta gerilimli güç dağıtımına ihtiyaç duyulan endüstriyel tesislerde uygulanmaktadır.Motorlar gibi., transformatörler ve jeneratörler.

3.Ticari Binalar: Değiştirici, güvenilir ve güvenli güç dağıtımı için alışveriş merkezleri, ofis kompleksleri ve hastaneler de dahil olmak üzere ticari binalarda kullanılır.Verimli yük geçişini sağlar ve kritik elektrik yüklerini korur.

4Yenilenebilir Enerji Sistemleri: ZW20 anahtarı güneş enerjisi santralleri ve rüzgar santralleri gibi yenilenebilir enerji sistemleri için uygundur.Bu sistemlerde orta gerilim devrelerinin anahtarlanmasını ve korunmasını kolaylaştırır.

5Demiryolu Elektrifikasyonu: Değiştirici, demiryolu elektrikleme projelerinde demiryolu ağlarına güç kaynağını kontrol etmek ve korumak için kullanılır.Tren operasyonları için güvenilir ve güvenli güç dağıtımını sağlar.

6Madencilik İşlemleri: ZW20 anahtarı, yeraltı ve yüzey madenlerinde elektrik ekipmanlarını ve güç dağıtım ağlarını kontrol etmek ve korumak için maden işlemlerinde kullanılır.

7Veri Merkezleri: Değiştiriciler, kritik BT altyapısının güvenilir güç dağıtımını ve korunmasını sağlamak için veri merkezlerinde kullanılır.Etkili bir yük değişimi ve elektrik arızalarına karşı koruma sağlar.

8Petrol ve Gaz Endüstrisi: ZW20 anahtarı, rafinerilerde, boru hatlarında ve açık deniz platformlarında elektrikli ekipmanları kontrol etmek ve korumak için petrol ve gaz endüstrisinde uygulama bulur.

9Altyapı Projeleri: Değiştirici, güvenilir güç dağıtımı ve korunması için havaalanları, limanlar ve stadyumlar gibi çeşitli altyapı projelerinde kullanılır.

10Su ve atık su arıtma tesisleri: ZW20 anahtarı su ve atık su arıtma tesislerinde pompalama istasyonları, arıtma tesisleri,ve dağıtım ağları.




Yapı:

1Kontrolör mikro bilgisayar tipi bir röle koruma ve izleme cihazıdır.

2Doğal hava koşullarına ve yoğunlaşmaya karşı güçlü bir direnci vardır.

3. Uygulama modeli hava bağlantısı aracılığıyla anahtar gövdesine bağlıdır;

4İyi bağlantı güvenilirliği ve yüksek koruma seviyesi.

Dört analog giriş kanalı vardır, A faz akımı, C faz akımı, dizi akımı, BC faz voltajı.Denetleyici, modelin değerini gerçek zamanlı olarak izleyerek ve sabit değerle karşılaştırarak hattın hatasını tespit eder, ve daha sonra buna uygun işlemleri gerçekleştirir.

Durum:

1 çevresel hava sıcaklığı: -40 ° C ~ + 70 ° C;

2 Yükseklik: 3000 m'den fazla değil

3 Çevre havası toz, duman, aşındırıcı gazlar, buhar veya tuz püskürtmesi ile kirlenebilir.

4 Rüzgar hızı 34 m / s'i geçmez (silindir yüzeyinde 700 Pa'ya eşdeğer);

5 Değiştirme cihazının ve kontrol ekipmanının dışından gelen titreşim veya zemin hareketi önemsizdir.

6. İkincil sistemde indüklenmiş elektromanyetik müdahale amplitudu 1,6 kV'yi geçmez.


Teknik parametreler:

Denetleyicinin Teknik Parametresi:
