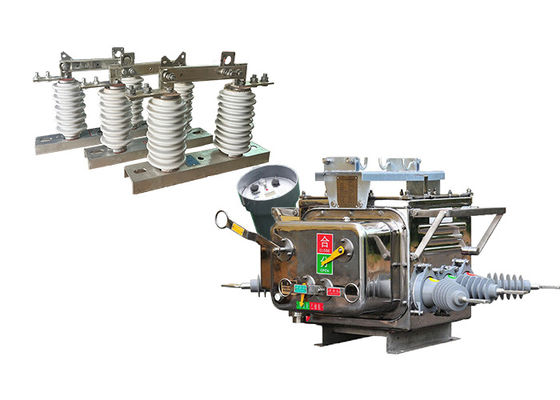

GW9 Serisi Kancalı Kullanılan Kontrolörlü Yüksek Voltajlı Sınırlı Yük Değiştiricisi ZW20 Serisi Dış Çevre Kesicisi

GW9 Serisi Kancalı Kullanılan Kontrolörlü Yüksek Voltajlı Sınırlı Yük Değiştiricisi ZW20 Serisi Dış Çevre Kesicisi

Ürün Tanımı:

ZW20-12(F) vakumlu devre kesici üç fazlı AC 50Hz dış hava HV devreciliği, esas olarak kırsal ve kentsel 10 kV dış hava dağıtım ağı için, ayrı ve kombinasyon yük akımı olarak kullanılır,Aşırı yükleme akımı, kısa devre akımı ve diğer benzer yerler.

Tüm yapısı, bir işletim mekanizması, bir iletken devre, bir yalıtım sistemi, bir mühürleme elementi ve bir kabuktan oluşan üç fazlı ortak bir kutu türüdür.

Ve dağıtım otomasyonunun uygulama ihtiyaçlarını karşılamak için ilgili akıllı uzaktan terminalleri destekliyor.

· ZW20-12 (Z) GSM Kısa Mesaj Fonksiyonu ile Dış Zeki Yüksek Voltajlı AC Gerçek Hava Kapatıcısı

· Bölme düğmesi denetleyici ZW20-12 (F) Dış bölme yüksek voltajlı AC gerçek hava kırıcısı ile kombinasyon.

GW9 kanca çubuğu, bakım veya onarım için bir hava güç aktarım hattının bir bölümünü izole etmek için kullanılan bir elektrik anahtarı türüdür.Elektrik şirketlerinin uzun mesafeler boyunca elektrik aktarmak için kullandıkları gibi..

Kanca, bir iletim kulesi veya direği gibi bir üst yapıya monte edilir ve açık hava elektrik sistemlerinde karşılaşılan sert çevresel koşullara dayanacak şekilde tasarlanmıştır.Dikey bir, ya da yukarı ve aşağı hareket, tipik olarak bakır veya diğer iletken malzemelerden yapılmış olan anahtar kontaklarını bağlamak veya bağlamaktan çıkarmak için.

Kanca, iletim hattında görünür bir kesinti sağlamak için tasarlanmıştır, bu da bakım personelinin elektrik çarpması veya ekipman hasarı riski olmadan hat üzerinde güvenli bir şekilde çalışmasına izin verir.Genellikle diğer güvenlik cihazlarıyla birlikte kullanılırElektrik sistemini ve üzerinde çalışan insanları korumak için topraklama anahtarları ve dalgalanma durduricileri gibi.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.



Kontrolörün özellikleri:

Akıllı terminal denetleyicilerinin koruma, otomatik kontrol, denetim / sorgu, iletişim ve yazılım yönetimi gibi işlevleri vardır.

1- Kapsamlı işlevsellik:

• Devre koruması, uzaktan kumanda, alarm ve uzaktan izleme gibi çeşitli işlevleri mükemmel bir şekilde uygulayın.

2Düşük Maliyet ve Pratiklik:

• GSM ağlarında herhangi bir iletişim donanım yatırımına gerek yoktur.

3Çoklu güvenlik önlemleri:

• Özel cep telefonları kullanın, bilgi şifreleme, şifre doğrulama ve diğer güvenlik önlemlerini kullanın.

• GSM modülü bir cep telefonu numarasını belirleyebilir ve yalnızca bağlı telefondan komutları kabul edebilir.

• Uzaktan kumanda ve diğer komutlar için iletişim mesajları şifreli.

• Sistem kontrolünün güvenliğini sağlamak ve yanlış işlemleri önlemek için önceden ayarlanmış bir onay-işletme-doğrulama uzaktan kumanda yöntemi izler.

4Basit Sistem Yapılandırması:

• İletişim hatları veya hata ayıklama hatları kurmak gerekmez.

• SMS akıllı izleme terminalini doğru bir şekilde yükleyin, SIM kartı yerleştirin, belirtilen mobil numarayı ayarlayın ve sistem çalışmaya başlar.

5- Mobil izleme her zaman, her yerde:

• Gerçek zamanlı izleme ve görüntüleme, izleme için personelin yerleştirilmesine gerek kalmadan, bir sinyali olan herhangi bir yerde yapılabilir.



Uygulama:

1Bağlantıyı kesme anahtarı ve temas anahtarı: ZW20-12 ((F) devre kesici, güç dağıtım sistemlerinin halka ağ konfigürasyonunda bağlantıyı kesme anahtarı veya temas anahtarı olarak kullanılabilir.Bakım veya arıza koşulları sırasında devrelerin açılmasını ve kapatılmasını sağlar.

2Otomatik Değiştirme Cihazı: Halka ağ yapılandırmasında yük geçişinin uygulanmasını sağlayan otomatik bir anahtar cihazı olarak hizmet eder.Bu özellik, güç dağıtımının esnekliğini ve verimliliğini artırır.

3Sınır anahtarı: Güç kaynağının dal hatlarında, ZW20-12 ((F) devre kesici sınır anahtarı veya "bekçi köpeği" olarak işlev görebilir." Şube hattını aramak ve korumak için yardımcı olur..

4.Kapatıcı ve Bölümlendirici: Devre kesicisi, havalı dağıtım ağlarında yeniden kapatıcı ve bölümlendirici olarak çalışabilir.Geçici arızalardan sonra otomatik olarak gücü geri yükler ve arızalı bölümleri izole eder..

5Dağıtım Ağları: Bu devre kesici, yüksek gerilimli gücün birden fazla yere dağıtıldığı açık hava dağıtım ağları için uygundur.Hata akımlarını keserek ve ağın hatalı bölümlerini izole ederek güvenilir ve güvenli bir işleyişi sağlamaya yardımcı olur.
6Demiryolları: Bu devre kesici, demiryolu elektriklenmesi ile ilişkili açık havada yüksek voltajlı sistemlerde kullanılır.Üst kateneri sistemleri ve çekiş alt istasyonları dahil.


Yapı:

1Mikro-bilgisayara dayalı röle koruma ve izleme cihazı, devre kesici sisteminin merkezi denetleyicisi olarak hareket eden teknolojik olarak gelişmiş bir sistemdir.En son mikro bilgisayar teknolojisini kullanarakBu cihaz, entegre olduğu elektrik sisteminin güvenliğini ve güvenilirliğini sağlamakta çok önemli bir rol oynar.
2Kontrolör, çeşitli çevresel koşullara dayanacak şekilde tasarlanmıştır ve sağlam hava koşullarına dayanıklıdır.Bu özellik, aşırı sıcaklıklar gibi zor hava koşullarında güvenilir bir şekilde çalışmasını sağlar3.Ayrıca, kontrol cihazı yoğunlaşmaya karşı koruma ile inşa edilmiştir.Nemli veya nemli ortamlarda bile işlevselliğini sağlamak..
4Güvenli ve güvenilir bir bağlantı kurmak için, denetleyici hava bağlantıları kullanarak anahtar gövdesine bağlanır.Onları röle koruması ve izleme gibi kritik uygulamalar için ideal bir seçim haline getirir.Bu konektörler, denetleyici ve anahtar arasındaki uygun iletişimi ve işlevselliği sağlar ve sistemin genel performansını ve güvenilirliğini artırır.
5Kontrolör, bağlantı güvenilirliği konusunda öne çıkar ve sinyal kaybı veya kesinti riskini en aza indirir.röle koruma ve izleme sisteminin düzgün çalışması için çok önemli olan6. Yüksek bir koruma düzeyini koruyarak, denetleyici röle koruma ve izleme işlevlerinin bütünlüğünü ve doğruluğunu korur.Elektrik sisteminin genel güvenliğini tehlikeye atabilecek olası hataların veya tutarsızlıkların önlenmesi.

Durum:

1. ZW20-12(F) otomatik vakum devre kesici, -40 °C'den +70 °C'ye kadar geniş bir ortam hava sıcaklığı aralığında güvenilir bir şekilde çalışmak üzere tasarlanmıştır.Bu sıcaklık toleransı, devre kesicinin çeşitli iklim koşullarında etkili bir şekilde çalışabileceğini sağlar.

2Çaplayıcı, deniz seviyesinden 3000 metreyi geçmeyen yüksekliklerde kurulmaya uygundur. Bu yükseklik uyumluluğu, farklı coğrafi konumlarda esnek bir dağıtım sağlar.

3.ZW20-12(F) devre kesici, toz, duman, koroziv gazlar, buhar veya tuz püskürtmesi nedeniyle çevresel hava kirliliğine dayanmak için inşa edilmiştir.Sınıf IV kirlilik seviyesi standartlarını karşılamak için tasarlanmıştır., devre kesicinin zorlu ve koroziv ortamlarda bile esnek ve işlevsel kalmasını sağlar.

4En fazla rüzgar hızı 34 m/s (silindrin yüzeyinde 700 Pa'ya eşdeğer) toleransına sahip olan devre kesici, performansını veya istikrarını tehlikeye atmadan güçlü rüzgarlara dayanabilir.Bu rüzgar hızı direnci, aşırı hava koşullarında devre kesicinin güvenilir çalışmasını sağlar.

5Çevre kesicisi, dış titreşimlerin veya zemin hareketlerinin performansına etkisini en aza indirmek için tasarlanmıştır.Yapısı ve iç mekanizmaları titreşimleri emmek ve bastırmak için tasarlanmıştır, devre kesicinin dış bozukluklardan etkilenmemesini sağlar.

6.ZW20-12(F) devre kesici, ikincil sistemdeki indüklü elektromanyetik müdahaleyi (EMI) sınırlamak için tasarlanmıştır.,Çaprazın diğer bağlı ekipmanların çalışmasına müdahale edebilecek aşırı elektromanyetik rahatsızlıklar üretmemesini sağlamak.




Teknik parametreler:

ZW20-12 ((F)

GW9-10
