Ürün Tanımı:

ZW20-12 ((F) sınır yük anahtarı, üç fazlı AC 50Hz ile 10kV dağıtım hatları için uygundur.

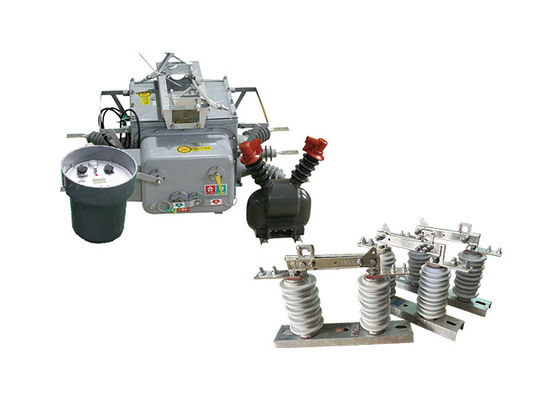

ZW20-12 açık hava yüksek voltajlı AC vakum devre kesici, bölümlendirici denetleyici, PDA el bilgisayarı ve diğer bileşenlerden oluşur.Elektrik bağlantıları uçak fişleri ve dışarıdaki mühürlü kontrol kabloları ile yapılır.

Hata tespiti, koruma kontrolü ve iletişim fonksiyonlarına sahiptir.Bu otomatik olarak hata bölümünü ayırabilir ve bir arıza oluştuktan sonra çok kısa bir sürede sağlıklı bölüme güç geriAynı zamanda çok fonksiyonel izleme, sistem ekipmanlarının bilgi sorgulamasını,dağıtım sisteminin coğrafi bilgi sisteminin kullanıcı bilgileri ve bakım durumunun çevrimiçi görüntülenmesiBilgisayar destekli dağıtım otomasyonunun ileri bir aşamasını temsil ediyor.

GW9-10 yüksek voltajlı bağlantı kesme anahtarı, bakım, onarım veya acil durum amaçları için elektrik dağıtım hatlarını izole etmek ve topraklamak için kullanılan taşınabilir bir cihaz türüdür.Çeşitli uygulamalarda kullanılabilen çok yönlü bir araçtır, havalı dağıtım hatları, alt istasyonlar ve endüstriyel tesisler dahil.

Yüksek voltajlı bağlantı kesme anahtarı, tek bir kişi tarafından çalıştırılabilmesi için tasarlanmıştır, bu da kullanımı ve manevralarını kolaylaştırır.Elektrikli ekipmanlara ulaşmak için uzatılabilir, ve kullanıcının anahtarları açmak veya kapatmak ve topraklama hatları gibi çeşitli görevleri yerine getirmesini sağlayan bir dizi değiştirilebilir takviye.

Yüksek voltajlı bağlantı kesme anahtarı, elektrik devresinde görünür bir kesinti sağlamak için tasarlanmıştır, bu da enerjiye sahip ekipmanlarla kazara temas etmekten korunmaya yardımcı olur.Ayrıca sert çevre koşullarına dayanacak şekilde tasarlanmıştır., güçlü rüzgarlar, yağmur ve kar gibi, dışarıdaki ortamlarda kullanılmak için uygun hale getirir.


GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanıldığında kullanmanın çift etkisi.



Kontrolörün özellikleri:

1. 485 / 232 iletişim arayüzü ile veya optik fiber aracılığıyla, kablosuz uzaktan izleme; yeniden kapattıktan sonra hızlandırma fonksiyonu: anahtar ağır olduğunda

2Kalıcı arıza durumunda otomatik hızlandırma;

3. Uzak kumanda / manuel kapatma yolculuğu hızlandırmak için, ve kilitlemek yeniden kilitleyici: kullanıcı güç sonra hatı onarır, topraklama düğmesini çıkarmayı unuttuysanız

Çarpışma hızlandırılmalıdır.

3. Üç tekrar kapanma gecikme zamanı ayarlanabilir;

Saldırı kapanma devre, yanlış çalışmaya karşı tasarımı benimser ve anti-saldırı fonksiyonuna sahiptir.

4Sıfır dizgi akımı bölge içi hataları bölge dışı hatalardan ayırt edebilir.

5Uzaktan kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.




Uygulama:

1Madencilik İşlemleri: ZW20 anahtarı, yeraltı ve yüzey madenlerinde elektrik ekipmanlarını ve güç dağıtım ağlarını kontrol etmek ve korumak için maden işlemlerinde kullanılır.

2Veri Merkezleri: Değiştiriciler, kritik BT altyapısının güvenilir güç dağıtımını ve korunmasını sağlamak için veri merkezlerinde kullanılır.Etkili bir yük değişimi ve elektrik arızalarına karşı koruma sağlar.

3Petrol ve Gaz Endüstrisi: ZW20 anahtarı, rafinerilerde, boru hatlarında ve açık deniz platformlarında elektrikli ekipmanları kontrol etmek ve korumak için petrol ve gaz endüstrisinde uygulama bulur.

4Altyapı Projeleri: Değiştirici, güvenilir güç dağıtımı ve korunması için havaalanları, limanlar ve stadyumlar gibi çeşitli altyapı projelerinde kullanılır.

5Su ve atık su arıtma tesisleri: ZW20 anahtarı su ve atık su arıtma tesislerinde pompalama istasyonları, arıtma tesisleri,ve dağıtım ağları.




Durum:

1Yükseklik: 2000 metre.

2Çevre sıcaklığı: -30°C~+55°C

En yüksek yıllık ortalama sıcaklık 20°C'dir

Maksimum günlük ortalama sıcaklık 30°C

3- Nitelik nem: %95 (~ 25°C)

4Deprem kapasitesi: zemin seviyesindeki hızlanma 0.3g

Yerin dikey hızlanması 0.15g

Üç sinüs dalgası için hareket ederken

Güvenlik faktörü 1.67

5Deprem yoğunluğu: 7 derece.

6Maksimum günlük sıcaklık farkı:25°C

7Kurulum yeri: 10kv açık hava hattı, kullanıcı sorumluluğu sınırlama noktası

8.Toplama yöntemi:Nötr nokta dokunmuyor, yay bastırma sarmalı topraklama ve düşük dirençli topraklama




Teknik parametreler:

ZW20-12 ((F)
