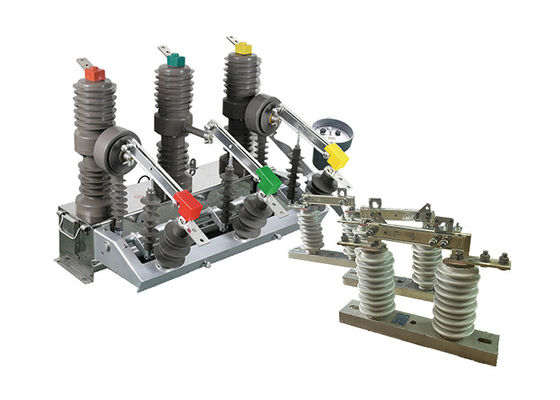

Sıfır Seanslı Sensörler Koruma İçin Dışarıdaki Vakum Çember Kesicisi Yüksek Voltajlı İzolatör Anahtarları ile Eşleşmiş

Sıfır Seanslı Sensörler Koruma İçin Dışarıdaki Vakum Çember Kesicisi Yüksek Voltajlı İzolatör Anahtarları ile Eşleşmiş

Ürün Tanımı:

Sıfır dizi sensörleri olan ZW32-12 dış devre kesicisi, sıfır dizi sensörleri ile donatılmış vakum devresi kesicisinin belirli bir modelini ifade eder.
Sıfır dizi sensörleri, kalıntı akım sensörleri veya sıfır dizi akım transformatörleri olarak da bilinir,Üç fazlı bir güç sisteminde dengesiz veya kalıntı akımları tespit etmek ve ölçmek için kullanılan cihazlardır.Bu sensörler, ideal olarak dengelenmiş bir sistemde sıfır olması gereken üç fazlı akımların toplamını tespit etmek ve ölçmek için özel olarak tasarlanmıştır.
ZW32-12 vakum devre kesicisine sıfır dizi sensörlerinin dahil edilmesi ek işlevsellik ve koruma sağlar.devre kesici, sistemdeki toprak hatasını veya dengesiz koşulları tespit edebilir.Bu, daha iyi hata tespiti ve anormal koşullara daha hızlı tepki vermeyi, elektrik dağıtım sisteminin güvenliğini ve güvenilirliğini artırmayı sağlar.
Sıfır dizi sensörleri, ZW32-12 devre kesici'nin zemin hatalarına, dengesiz yüklere,ve elektrik sisteminde ortaya çıkabilecek diğer anormal durumlarBu, ekipman hasarının önlenmesine, duraklama süresinin en aza indirgenmesine ve personelin güvenliğinin sağlanmasına yardımcı olur.

GW9-10 yüksek voltajlı izolatör anahtarı, bakım veya onarım için hava güç aktarım hattının bir bölümünü izole etmek için kullanılan bir elektrik anahtarı türüdür.Genellikle yüksek voltajlı elektrik sistemlerinde kullanılır., örneğin elektrik servisleri tarafından uzun mesafeler boyunca elektrik aktarmak için kullanılanlar.

Anahtar, bir iletim kulesi veya direği gibi bir üst yapıya monte edilir ve açık hava elektrik sistemlerinde karşılaşılan sert çevresel koşullara dayanacak şekilde tasarlanmıştır.Dikey bir, ya da yukarı ve aşağı hareket, tipik olarak bakır veya diğer iletken malzemelerden yapılmış olan anahtar kontaklarını bağlamak veya bağlamaktan çıkarmak için.

İzolatör anahtarı, nakliye hattında görünür bir kesinti sağlamak için tasarlanmıştır, bu da bakım personelinin elektrik çarpması veya ekipman hasarı riski olmadan hat üzerinde güvenli bir şekilde çalışmasına izin verir.Genellikle diğer güvenlik cihazlarıyla birlikte kullanılırElektrik sistemini ve üzerinde çalışan insanları korumak için topraklama anahtarları ve dalgalanma durduricileri gibi.

Genel olarak, üstteki yüksek gerilimli dikey izolatör anahtarı, modern güç aktarım sistemlerinin önemli bir bileşenidir ve elektrik şebekesinin güvenilir ve güvenli çalışmasını sağlar.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.

Kontrolör Girişi:

Denetleyici, uzaktan izleme ve kontrol için izin veren 485/232 arayüzü üzerinden iletişimi destekler.

Ağır bir düğme tespit edildiğinde, cihaz kalıcı bir arıza durumunda otomatik olarak çıkış sürecini hızlandırır.

Uzakdan/El ile kapatma ve yeniden kapatma: Kullanıcının devreyi uzaktan veya manuel olarak kapatma ve yeniden kapatma seçeneği vardır.Eğer kullanıcı, bir hatı onardıktan sonra gücü geri getirirken topraklama düğmesini çıkarmayı unutursa, cihaz güvenlik sağlamak için çıkış sürecini hızlandırabilir.

Bu özellik, bir arızadan sonra devreyi yeniden kapatmadan önce uygun gecikmeyi belirlemede esneklik sağlar.

Kontrolörün sıçrama kapanma devresinin yanlış işletim karşıtı bir tasarımı vardır.

Denetleyici, sıfır dizilme akımına dayanarak bölge içi ve bölge dışı arızaları ayırt edebilir.Bu yetenek hataların yerini belirlemeye yardımcı olur ve daha hedefli sorun giderme ve bakımı sağlar.

Hataların önlenmesi: Uzaktan kumanda anahtarı hataların önlenmesi için tasarlanmıştır. Bu tasarım özelliği anahtarın kazara tetiklenmemesini sağlar.Böylece istenmeyen eylemlerin riskini azaltır..

Avantajı:

1.Küçük Boyut: Cihaz, sınırlı alan ortamlarında kolay bir şekilde kurulmasını sağlayan kompakt bir form faktörü ile tasarlanmıştır.Küçük boyutu, alanın kısıtlı olduğu uygulamalar için uygundur..

2Hafif Ağırlık: Cihaz hafiftir, bu da taşıma ve montajı kolaylaştırır.İşlem sırasında fiziksel yükü azaltır ve mevcut sistemlere monte edilmesini veya entegre edilmesini kolaylaştırır.

3Bakımsız: Cihaz minimum bakım gerektiren tasarlanmıştır.Sık sık denetim veya değiştirme ihtiyacını azaltmakBu özellik, bakım faaliyetlerinde zamandan ve kaynaklardan tasarruf eder.

4Anti-Kondansasyon: Cihaz, kondansasyonun önlenmesi için önlemler alıyor. Nem birikimi riskini en aza indirmek için mühürleme veya yalıtım gibi koruyucu özellikler içerir.Bu, optimum performansın korunmasına yardımcı olur ve iç bileşenleri nemden kaynaklanan potansiyel hasarlardan korur.

5.Kötü Hava Koşullarına ve Kirli Çevreye Uyum sağlar: Cihaz, aşırı sıcaklıklar, nem veya toz ve kirle maruz kalma gibi zorlu hava koşullarına dayanacak şekilde tasarlanmıştır.Güçlü yapısı ve koruyucu özellikleri, olumsuz ortamlarda güvenilir çalışmayı sağlar, arıza veya performans bozulması riskini azaltır.

Yerleşim:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı elektrik sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme izolatörü genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğini sağlamakta çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

GW9 serisi dış bağlantı kesici anahtarının tanıtımı

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40467100-automatically-operated-high-voltage-electrical-isolator-safety-operated-of-high-voltage-breaking-cer.html

Uygulama:

1Alt istasyonlar: Orta gerilimli güç dağıtımının korunması ve kontrolü için hem kapalı hem de açık alt istasyonlarda yaygın olarak kullanılır.Vakum devre kesici hata akımlarının güvenilir kesintiyi sağlar, aşırı yük akımları ve yük akımları, alt istasyon ekipmanlarını korur.

2Endüstriyel ve madencilik işletmeleri: ZW32-12 vakumlu devre kesici, endüstriyel ve madencilik işletmelerinin dağıtım sistemlerinde motorları, transformatörleri,ve diğer elektrikli ekipmanlar aşırı akım ve kısa devreBu tesislerdeki güç kaynağının istikrarını ve güvenliğini korumaya yardımcı olur.

3.Kırsal elektrik ağları: Sık çalışmaya dayanabilme yeteneği nedeniyle, vakumlu devre kesici kırsal elektrik ağlarında uygulama için uygundur.Elektrik şebekelerinin verimli bir şekilde bölünmesine olanak tanırEk olarak, bir denetleyici ile donatıldığında, dağıtım ağının otomasyonunu sağlayarak kırsal elektrik sisteminin güvenilirliğini ve verimliliğini artırır.

4Ticari binalar: Vakum devre kesicisi, elektrik sistemlerinin güvenli ve güvenilir çalışmasını sağlar.ekipman hasarının önlenmesi ve duraklama süresinin en aza indirgenmesi.

Durum:

1. 2000 metreden fazla olmayan yükseklik;

2- 45 ° C ~ + 40 ° C. Gündelik sıcaklık farkı: 25 ° C.

3Rüzgar hızı 35 m / s'den fazla değil.

4Yanıcı, patlayıcı tehlikeli kimyasal korozyon ve şiddetli titreşim yerleri yok.
