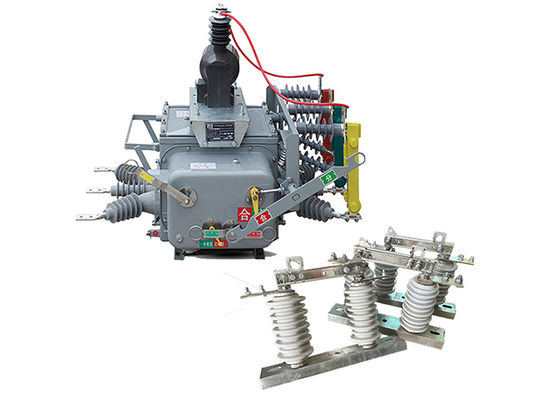

50Hz Vakum Devre Kesicisi AC Güç Yeniden Bağlantı Kesicisi Dikey Kesicisi Anahtarlı Denetleyiciyle GB1984-2003

50Hz Vakum Devre Kesicisi AC Güç Yeniden Bağlantı Kesicisi Dikey Kesicisi Anahtarlı Denetleyiciyle GB1984-2003


Ürün Tanımı:

ZW20-12 vakum devre kesici, üç fazlı AC 50Hz dış yüksek voltajlı devre kesici, esas olarak tarımsal ve kentsel ağlarda 10kV dış dağıtım sistemleri için kullanılır.Yük değişimi için kullanılır., yük kırma, aşırı yük akımı, kısa devre akımı ve benzer uygulamalar.

Genel yapı, çalışma mekanizması, iletken devresi, yalıtım sistemi, mühürleme elemanları ve konuma sahip üç fazlı ortak bir kutu türüdür.

Dağıtım otomasyon uygulamalarının gereksinimlerini karşılamak için ilgili akıllı uzaktan terminal ile donatılmıştır.

• GSM SMS fonksiyonu olan akıllı bir denetleyici ile birleştirildiğinde, ZW20-12 ((Z) dış mekan akıllı yüksek voltajlı AC vakumlu devre kesici olur.

• Bir bölümlendirici denetleyicisi ile birleştirildiğinde, ZW20-12 ((F) dış bölümlendirici yüksek voltajlı AC vakum devre kesici olur.

GW9-10 dikey kesiciler genellikle yüksek voltajlı iletim ve dağıtım sistemlerinde, bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için kullanılır.Aynı zamanda işçileri elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılırlar, örneğin sistemin canlı parçalarıyla kazara temas.

Yüksek voltajlar ve akımlar ile başa çıkmak için tasarlanmıştır ve genellikle aşırı sıcaklıklar, rüzgar gibi sert çevresel koşullara maruz kaldıkları açık mekanlarda kurulurlar.,Bu nedenle, bu koşullara dayanacak şekilde inşa edilirler ve genellikle çelik veya alüminyum gibi dayanıklı malzemelerden yapılırlar.

Yüksek voltajlı dikey kesiciler, özel uygulamaya ve gereksinimlere bağlı olarak farklı türlerde ve konfigürasyonlarda bulunur.Bazı dikey kesme anahtarları kapalı kullanım için tasarlanmıştırBazıları manuel olarak çalıştırmak için tasarlanmıştır, diğerleri ise otomatikdir ve uzaktan çalıştırılabilir.

Dikey kesme anahtarlarının, devreyi izole etme temel işlevlerinin yanı sıra, durumlarının (açık veya kapalı) görsel bir gösterimi gibi diğer önemli özellikleri de vardır.ve izoleatör açıkken devrenin güçlenmediğinden emin olmak.


GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanıldığında kullanmanın çift etkisi.



Kontrolörün özellikleri:

1. 485/232 iletişim arayüzü ile donatılabilir veya fiber optik veya kablosuz iletişim yoluyla uzun mesafe izlemeyi sağlayabilir. Yeniden kapatıldıktan sonra hızlandırma fonksiyonuna sahiptir:kalıcı bir arıza nedeniyle anahtar tekrar kapanırken.

2Kalıcı bir arıza olduğunda, otomatik olarak hızlanıp ayağa kalkar.

3Uzaktan kumanda / manuel tekrar kilitlenme, hızlandırma ve tekrar kilitlenme: Kullanıcı hattı onardıktan ve gücü geri getirdikten sonra, topraklama bıçağı düğmesini çıkarmayı unutursa,Hızlanmalı ve hareket etmelidir..

4Tekrar kapanma gecikme süresi üç girişim için de ayarlanabilir.

5Başlatma/yeniden kapanma devre, yanlış çalışmayı önlemek için tasarlanmıştır ve yeniden kapanma karşıtı işlevselliğe sahiptir.

6Sıfır dizilme akımı, bölgenin içindeki ve dışındaki hataları ayırt edebilir.

7Uzaktan kumanda çalıştırma/yeniden kapanma yanlış çalışmayı önlemek için tasarlanmıştır.




Uygulama:

1Alt istasyonlar: ZW20-12 devre kesici genellikle birincil dağıtım sisteminin bir parçası olarak açık hava alt istasyonlarında kullanılır.Transformörler gibi elektrikli ekipmanları korumak ve kontrol etmek için kullanılır, jeneratörler ve otobüs çubuğu.

2Dağıtım Ağları: Bu devre kesici, yüksek gerilimli gücün birden fazla yere dağıtıldığı açık hava dağıtım ağları için uygundur.Hata akımlarını keserek ve ağın hatalı bölümlerini izole ederek güvenilir ve güvenli bir işleyişi sağlamaya yardımcı olur.

3Endüstriyel Tesisler: ZW20-12 devre kesici, fabrikalar, üretim tesisleri ve madencilik operasyonları gibi endüstriyel tesislerde bulunan açık havada yüksek voltajlı sistemlerde kullanılır.Kritik elektrikli ekipmanları korur ve güç kaynağının sürekliliğini sağlar..

4Yenilenebilir Enerji Tesisleri: Rüzgar çiftlikleri veya güneş enerjisi santralleri gibi açık hava yenilenebilir enerji tesislerinde,ZW20-12 devre kesici elektrik altyapısını korumak ve yenilenebilir kaynaklardan üretilen gücü değiştirmek için kullanılır.

5Demiryolları: Bu devre kesici, demiryolu elektriklenmesi ile ilişkili açık havada yüksek voltajlı sistemlerde kullanılır.Üst kateneri sistemleri ve çekiş alt istasyonları dahil.

6Petrol ve Gaz Endüstrisi: ZW20-12 devre kesici, petrol ve gaz endüstrisinde açık havada yüksek voltajlı sistemlerde uygulama bulur.Elektrikli ekipmanları korumak ve açık deniz platformlarında güç dağıtımını kontrol etmek için kullanılır., rafineriler ve pompalama istasyonları.

7Altyapı Projeleri: ZW20-12 devre kesici, havaalanları, limanlar ve güç aktarım hatları gibi çeşitli açık hava altyapı projeleri için uygundur.Önemli altyapıyı korumak ve kesintisiz güç tedarikini sağlamakta çok önemli bir rol oynar..




Özellik:

1Vakum Kesinti Teknolojisi: ZW20-12 devre kesici, yay söndürme ortamı olarak vakum kesicileri kullanır.Vakum kesiciler yayları söndürmede son derece etkilidir ve mükemmel dielektrik dayanıklılık sağlar, yüksek gerilim akımlarının güvenilir bir şekilde kesilmesini sağlar.

2Dışarıda Kullanım: Bu devre kesici özellikle dış mekanlarda kurulum için tasarlanmıştır ve alt istasyonlarda, dağıtım ağlarında ve diğer dış mekan elektrik sistemlerinde kullanılmak için uygundur.Kötü çevre koşullarına dayanacak şekilde inşa edilmiş., sıcaklık değişimleri, nem ve toz, yağmur ve UV radyasyona maruz kalma dahil olmak üzere.

3Yüksek Voltaj: ZW20-12 devre kesici, 12 kilovolt (kV) değerli bir voltajla yüksek voltajlı uygulamalar için tasarlanmıştır.Bu gerilim seviyesinde çalışan elektrik sistemlerini idare edebilir..

4Kompakt Tasarım: Çevre kesicinin kompakt bir tasarıma sahip olması, daha kolay monte edilmesini ve dış mekanizma veya alt istasyon düzenlemelerine entegre edilmesini sağlar.Kompakt boyut, aynı zamanda alan tasarrufu ve kullanılabilir kurulum alanının verimli kullanımını kolaylaştırır.

5Güvenilir çalışma: ZW20-12 devre kesici güvenilir çalışma için tasarlanmıştır.ve istikrarlı ve verimli değişim işlemlerini sağlamak için gelişmiş mekanizmalar, hata veya arıza riskini en aza indirir.

6.Güvenlik özellikleri: Çapraz, operatör ve sistem güvenliğini artırmak için güvenlik özellikleriyle donatılmıştır. Bunlar, yanlış çalışmayı önlemek için birbirine kilitleme mekanizmaları içerebilir.Durum bilgisi sağlamak için mekanik ve elektrik göstergeler, ve elektrikli parçalarla kazara temas önlemek için güvenlik panjurları.

7Uzaktan Kumanda ve İzleme: ZW20-12 devre kesicisinin bazı sürümleri uzaktan kumanda ve izleme yeteneklerini destekleyebilir.Bu, bir merkezi kontrol odasından veya denetim kontrolü ve veri alma sistemi (SCADA) aracılığıyla devre kesicinin uygun çalışmasını ve izlenmesini sağlar, sistem yönetimini ve bakımını geliştirmek.

Durum:

1Yükseklik: 2000 metre.

2Çevre sıcaklığı: -30°C~+55°C

En yüksek yıllık ortalama sıcaklık 20°C'dir

Maksimum günlük ortalama sıcaklık 30°C

3- Nitelik nem: %95 (~ 25°C)

4Deprem kapasitesi: zemin seviyesindeki hızlanma 0.3g

Yerin dikey hızlanması 0.15g

Üç sinüs dalgası için hareket ederken

Güvenlik faktörü 1.67

5Deprem yoğunluğu: 7 derece.

6Maksimum günlük sıcaklık farkı:25°C

7Kurulum yeri: 10kv açık hava hattı, kullanıcı sorumluluğu sınırlama noktası

8.Toplama yöntemi:Nötr nokta dokunmuyor, yay bastırma sarmalı topraklama ve düşük dirençli topraklama



Teknik parametreler:

ZW20-12 ((F)
