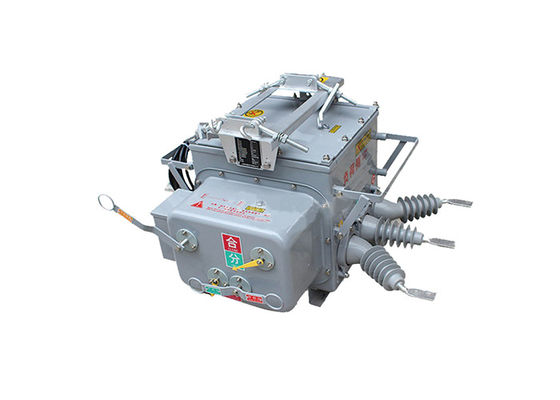

ZW20 ((F) 12kV Dışarı Vcb Paslanmaz Çelik Endüstriyel Yapımlı Kesiciler Sınır Vakum Değiştiricisi Standart IEC62271-100

ZW20 ((F) 12kV Dışarı Vcb Paslanmaz Çelik Endüstriyel Yapımlı Kesiciler Sınır Vakum Değiştiricisi Standart IEC62271-100

Ürün Tanımı:

ZW20 serisi sınır vakum anahtarı, vakum ortamında çalışan bir elektrik anahtarı türüdür.Orta gerilim uygulamaları için tasarlanmıştır ve genellikle güç dağıtım sistemlerinde kullanılır.

Değiştirici genellikle yüksek kaliteli malzemelerden yapılmış sağlam ve dayanıklı bir kabla ile inşa edilir..

Ve vakum kesicisi anahtarın anahtar bileşenidir. İki temas elektrot içeren mühürlenmiş bir vakum odasından oluşur.vakum ortamı, anahtarlama işlemleri sırasında elektrik yayının oluşmasını engeller..

Kontakları açma ve kapatma mekanizması ile donatılmıştır.Modele ve uygulama gereksinimlerine bağlı olarak manuel veya elektrikli olarak çalıştırılabilir.İşleme mekanizması sorunsuz ve güvenilir geçiş işlemlerini sağlar.

ZW20 serisi sınır vakum anahtarı, farklı sistem gereksinimlerine uygun olarak çeşitli voltaj ve akım değerlerinde mevcuttur.Genellikle birkaç kilovolt'tan on kilovolt'a kadar orta gerilim seviyelerini kaldırabilir.

Anahtar, hata akımlarını kesmek ve elektrik sistemini korumak için yüksek kırma kapasitesine sahiptir.Kesme kapasitesi, anahtarın hasar almadan güvenli bir şekilde kesebildiği maksimum hata akımı açısından belirtilmiştir..

ZW20 serisinin bazı modelleri gelişmiş kontrol ve izleme özellikleri sunabilir.Geliştirilmiş işlevsellik ve kullanım kolaylığı.

Değiştiricide kullanılan vakum teknolojisi, mükemmel yay söndürme yeteneklerini sağlar ve orta gerilim uygulamaları için güvenilir ve güvenli bir çözüm oluşturur.Değiştirici sıkı güvenlik standartlarını karşılamak ve asgari bakım gereksinimleri ile uzun süreli performans sağlamak için tasarlanmıştır.

ZW20 serisi sınır vakum anahtarı, güç dağıtım alt istasyonları, endüstriyel tesisler, ticari binalar ve daha fazlası dahil olmak üzere çok çeşitli uygulamalar için uygundur.Genellikle yük değiştirme için kullanılır, hata koruma ve orta gerilimli elektrik sistemlerinde izolasyon.



Kontrolörün özellikleri:

1. 485/232 iletişim arayüzü ile donatılabilir veya fiber optik veya kablosuz iletişim yoluyla uzun mesafe izlemeyi sağlayabilir. Yeniden kapatıldıktan sonra hızlandırma fonksiyonuna sahiptir:kalıcı bir arıza nedeniyle anahtar tekrar kapanırken.

2Kalıcı bir arıza olduğunda, otomatik olarak hızlanıp ayağa kalkar.

3Uzaktan kumanda / manuel tekrar kilitlenme, hızlandırma ve tekrar kilitlenme: Kullanıcı hattı onardıktan ve gücü geri getirdikten sonra, topraklama bıçağı düğmesini çıkarmayı unutursa,Hızlanmalı ve hareket etmelidir..

4Tekrar kapanma gecikme süresi üç girişim için de ayarlanabilir.

5Başlatma/yeniden kapanma devre, yanlış çalışmayı önlemek için tasarlanmıştır ve yeniden kapanma karşıtı işlevselliğe sahiptir.

6Sıfır dizilme akımı, bölgenin içindeki ve dışındaki hataları ayırt edebilir.

7Uzaktan kumanda çalıştırma/yeniden kapanma yanlış çalışmayı önlemek için tasarlanmıştır.




Uygulama:

1. Güç Dağıtım Alt İstasyonları: ZW20 anahtarı, hem iç hem de dış mekanlarda elektrik dağıtım alt istasyonlarında yaygın olarak kullanılır.ve dağıtım ağlarında hata koruma.

2Endüstriyel tesisler: ZW20 anahtarı, orta gerilimli güç dağıtımına ihtiyaç duyulan endüstriyel tesislerde uygulanmaktadır.Motorlar gibi., transformatörler ve jeneratörler.

3.Ticari Binalar: Değiştirici, güvenilir ve güvenli güç dağıtımı için alışveriş merkezleri, ofis kompleksleri ve hastaneler de dahil olmak üzere ticari binalarda kullanılır.Verimli yük geçişini sağlar ve kritik elektrik yüklerini korur.

4Yenilenebilir Enerji Sistemleri: ZW20 anahtarı güneş enerjisi santralleri ve rüzgar santralleri gibi yenilenebilir enerji sistemleri için uygundur.Bu sistemlerde orta gerilim devrelerinin anahtarlanmasını ve korunmasını kolaylaştırır.

5Demiryolu Elektrifikasyonu: Değiştirici, demiryolu elektrikleme projelerinde demiryolu ağlarına güç kaynağını kontrol etmek ve korumak için kullanılır.Tren operasyonları için güvenilir ve güvenli güç dağıtımını sağlar.




Çevre koşulları:

1Yükseklik: 2000 metre.
2Çevre sıcaklığı: -30°C~+55°C
En yüksek yıllık ortalama sıcaklık 20°C'dir
Maksimum günlük ortalama sıcaklık 30°C
3- Nitelik nem: %95 (~ 25°C)
4Deprem kapasitesi: zemin seviyesindeki hızlanma 0.3g
Yerin dikey hızlanması 0.15g
Üç sinüs dalgası için hareket ederken
Güvenlik faktörü 1.67
5Deprem yoğunluğu: 7 derece.
6Maksimum günlük sıcaklık farkı:25°C
7Kurulum yeri: 10kv açık hava hattı, kullanıcı sorumluluğu sınırlama noktası
8.Toplama yöntemi:Nötr nokta dokunmuyor, yay bastırma sarmalı topraklama ve düşük dirençli topraklama



Teknik parametreler:

Denetleyicinin Teknik Parametresi:
