Ürün Tanımı:

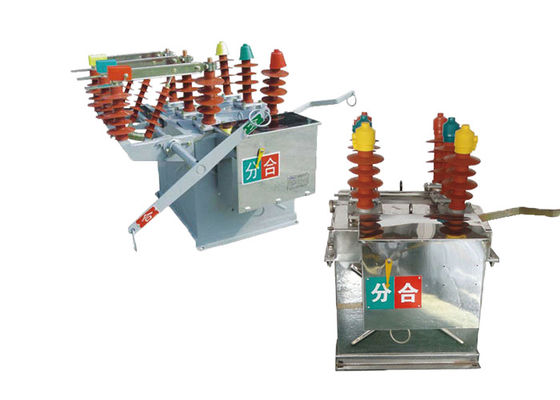

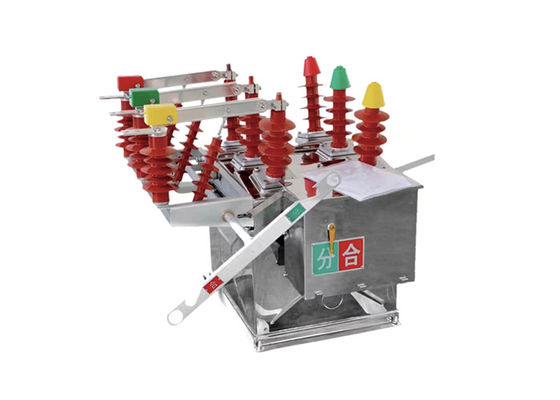

ZW8-12 açık hava vakumlu devre kesici uluslararası standartlara uygun olarak tasarlanmıştır ve gelişmiş teknolojiler kullanılarak üretilmiştir.630A'ya kadar olan nominal akım, ve 20kA'ya kadar kısa devre kesme akımı.

Devre kesici, vakum kesicisi, işletim mekanizması ve kontrol sistemi de dahil olmak üzere birkaç önemli bileşenden oluşur.Vakum kesicisi devre kesicinin kalbi ve elektrik akımını kesmekten sorumludurBu, yaylanmayı önlemeye yardımcı olan ve güvenilir çalışmayı sağlayan vakumda çalışmak için tasarlanmıştır.

İşleme mekanizması devre kesicinin açılması ve kapatılmasından sorumludur ve manuel veya elektrikle çalıştırılabilir.Kontrol sistemi devre kesici izler ve operatöre geri bildirim sağlar, kesicinin durumunu izlemelerine ve herhangi bir hatayı tespit etmelerine izin verir.

ZW8-12 dış mekan vakum devresi kesici, yüksek güvenilirlik için tasarlanmıştır ve minimum bakım gerektirir. Uzun bir hizmet ömrüne sahiptir ve sert dış ortamlara dayanabilir,çok çeşitli uygulamalarda kullanılmak üzere uygun hale getirir.

Avantajları:

1CT23 tipi yay enerji depolama işletim mekanizması ile donatılmıştır. Enerji depolama, açma ve kapanma motorla veya manuel olarak sağlanabilir.
2.ZW8-12G, kombine kırıcı olarak adlandırılan ZW8-12 kırıcı ve izolatörden oluşur ve bölümlendirici olarak kullanılabilir.
3Kesicinin yapısı, bir tankta monte edilmiş üç fazlı, metal tankın içine kapatılmış üç fazlı vakum yay söndürme odası, fazlar arasındaki yalıtım malzemesi ve SMC'den yapılmış her bir faz.
4Güvenilir performanslar ve yüksek yalıtım gücü.

Yapı:

1Kalıp tabanlı Tek seferlik germe şekillendirme teknolojisi: Kaplamanın üst kapağı gelişmiş tek seferlik germe şekillendirme teknolojisi kullanılarak üretilmiştir.Yüksek mekanik dayanıklılığı sağlayan, IP4X koruma derecesi ve estetik açıdan hoş bir görünüm. Bu teknoloji ayrıca kolay montajı kolaylaştırır. Ek olarak, kabın pas ve korozyona dayanıklıdır.Kullanıcılar paslanmaz çelik veya yüksek kaliteli çelik plaka püskürtme işlemi arasında seçim yapabilirler..

2Bağlantıyı kesme anahtarı (Farklı): ZW32-12 vakum devre kesicisi, özel bir bağlantıyı kesme anahtarı özelliği sunar. Bu anahtar özellikle ZW8 anahtarı gövde birimine dayanarak tasarlanmıştır.Dağıtım hattı bakımı sırasında uygun ve açıkça görünür bir bağlantı kesme noktası olarak hizmet verirYanlış çalışmayı önlemek için, bağlantıyı kesen anahtar ve devre kesici arasında mekanik bir kilitleme cihazı yerleştirilmiştir.Bu, daha fazla güvenliği sağlar ve kaza riskini en aza indirir..

Uygulama:

1Dağıtım Sistemleri: ZW8-12 devre kesici, 10 kV şehir ve kırsal elektrik ağlarında dağıtım sistemlerinin kontrolü ve korunmasında çok önemli bir rol oynar.Yük akımlarını açmak veya kapatmak için sorumludur, tüketicilere güvenilir elektrik dağıtımını sağlar.

2Elektrik Alt İstasyonları: Dönüştürücü, yüksek voltajlı iletim hatlarının dağıtım ağlarına bağlandığı elektrik alt istasyonlarında sıklıkla kullanılır.Ekipmanın izole edilmesine ve korunmasına yardımcı olur., alt istasyonun güvenli ve verimli çalışmasını sağlar.

3Endüstriyel Güç Sistemleri: Üretim tesisleri, madencilik operasyonları ve büyük ölçekli altyapı projeleri gibi yüksek güç gereksinimleri olan endüstriler,Genellikle yüksek voltajlı güç sistemlerini kontrol etmek ve korumak için ZW8-12 devre kesici kullanırlarYük akımlarını yönetmeye ve ekipmanları kısa devre hatası akımlarından korumaya yardımcı olur.

4Yenilenebilir Enerji Sistemleri: Rüzgar ve güneş enerjisi gibi yenilenebilir enerji kaynaklarının giderek daha fazla benimsenmesiyle,ZW8-12 devre kesici yenilenebilir enerji üretimi ile ilişkili yüksek voltajlı anahtarlama sistemlerinde uygulama bulurYenilenebilir enerjinin şebekeye verimli bir şekilde entegre edilmesine yardımcı olur ve elektrik üretim tesislerinin güvenli çalışmasını sağlar.

5Utilities Networks: Elektrik şirketleri yüksek voltajlı aktarım ve dağıtım ağlarını yönetmek ve korumak için ZW8-12 devre kesiciye güveniyorlar.Yük akımlarını etkili bir şekilde kontrol ederek ve arızaları keserek kamu hizmetleri ağının genel güvenilirliğine ve istikrarına katkıda bulunur.

Durum:

1.Sıcaklık: Devre kesici, belirtilen sıcaklık aralıkları içinde çalışmak üzere tasarlanmıştır. Genellikle -40 °C'den +40 °C'ye kadar değişen ortam sıcaklıklarına dayanabilir.Bu sıcaklık aralığı hem aşırı soğuk hem de sıcak iklimleri kapsar., çeşitli bölgelerde en iyi performansı sağlıyor.
2Nem: ZW8-12 devre kesicisi yüksek nem seviyelerini ele almak için tasarlanmıştır. % 95'e kadar nispi nemli ortamlarda ve 40 ° C'ye kadar sıcaklıklarda güvenilir bir şekilde çalışmak için tasarlanmıştır.Bu, devre kesicinin yüksek nemli alanlarda etkili bir şekilde çalışmasına izin verir, örneğin kıyı bölgeleri veya tropikal iklimler.
3Yükseklik: Devre kesicisi, deniz seviyesinden 2.000 metreye kadar yükseklikte güvenilir bir şekilde çalışmak üzere tasarlanmıştır.Bu da onu dağlık bölgelerde veya yüksek arazilerde kullanılmak üzere uygun kılar..
4Kirlilik: ZW8-12 devre kesici, çevresel kirleticilere dayanmak için kirliliğe karşı özelliklerle donatılmıştır.Çevre kesiciyi kirlilik etkilerinden korumaya yardımcı olurBu, endüstriyel bölgeleri veya kentsel ortamlar gibi yüksek kirlilik seviyeleri olan alanlarda kurulması için uygun hale getirir.
5.UV Direnci: Çaprazın dış malzemeleri ve kaplamaları tipik olarak ultraviyole (UV) radyasyona dayanıklıdır.Bu, devre kesici'nin bozulmadan veya performans sorunları olmadan güneş ışığına uzun süre maruz kalmasına dayanabilmesini sağlar.



Teknik parametreler:
