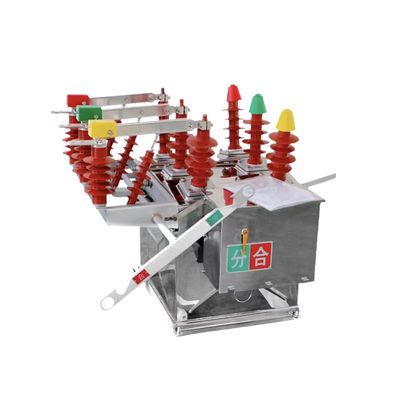

ZW8-12 Serisi Dış 630A 12kV Vakum Döngü Kesicisi Paslanmaz Çelik Akıllı Otomatik Vakum Yük Değiştiricisi
Ürün Tanımı:
ZW8-12 açık hava vakum devresi kesici, 12kV nominal voltaj ve 50Hz nominal frekanslı üç fazlı AC açık hava yüksek voltajlı devreyi için uygundur.Temel olarak 10kV şehir ve kırsal elektrik ağlarının dağıtım sistemlerinde yük akımlarını ve kısa devre hatası akımlarını açmak veya kapatmak için kullanılırEnerji sisteminde en yaygın olarak kullanılan, olgun ve kararlı ürünlerden biridir.
Uygulama:
1Güç dağıtımı: Dış boşluklu devre kesiciler, dağıtım transformatörlerini, besleyicileri ve diğer ekipmanları değiştirmek ve korumak için güç dağıtım sistemlerinde yaygın olarak kullanılır.Genellikle dışarıdaki direğe monte edilirler., alt istasyonlar ve devre değiştirme cihazları.
2.Utilities ölçeğinde yenilenebilir enerji: Dış boşluklu devre kesiciler, rüzgar ve güneş enerjisi çiftlikleri gibi utility ölçeğinde yenilenebilir enerji projelerinde, invertörleri ve diğer ekipmanları değiştirmek ve korumak için kullanılır.
3Demiryolu sistemleri: Dış boşluklu devre kesiciler, sinyal sistemleri ve demiryolu altyapısı gibi demiryolu sistemlerinde elektrikli ekipmanları değiştirmek ve korumak için kullanılır.
4Madencilik operasyonları: Açık hava vakumlu devre kesiciler, sert açık hava ortamlarında elektrikli ekipmanları değiştirmek ve korumak için madencilik operasyonlarında kullanılır.
5Petrol ve gaz endüstrisi: Dış boşluklu devre kesiciler, petrol ve gaz endüstrisinde pompalar, kompresörler ve boru hatları gibi elektrikli ekipmanları değiştirmek ve korumak için kullanılır.
Özellik:
1Kirliliğe direnme yeteneğine sahiptir, iç yalıtım hava ve epoksi reçine kompozit yalıtımdan oluşur.
2- Bahçeli enerji depolama işletim mekanizması ile donatılmıştır.
3Tek taraflı (sol taraflı) veya çift taraflı bağlantı kesme düğmesi ve dış potansiyel transformatörü (PT) ile donatılabilir
Durum:
Çevre sıcaklığı:-40°C~+70°C (ortalama günlük sıcaklık +40°C'yi geçmez)
Yükseklik:>1000m ((max. 3000m)
Çevre Nemliği:Günlük ortalama göreceli nem %95'den fazla değil, ortalama aylık göreceli
Kirlilik düzeyi:Düzeyi IV
Maksimum Rüzgar Hızı: 700Pa (Rüzgar Hızı 35m/s'ye eşdeğer)
Deprem yoğunluğu: 8 seviye
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
İsimlendirilmiş voltaj |
KV |
12 |
| 2 |
Adet yalıtım seviyesi |
1 dakikalık endüstriyel frekans dayanıklı voltaj |
Kuru Test |
42 |
| Islak Test |
34 |
| Yıldırım dalgasına dayanıklılık voltajı (Pek) |
75 |
| 3 |
Rütbeli Akım |
A |
630 |
| 4 |
Adlık kısa devre kesme akımı |
kA |
20 |
| 5 |
Adlık kısa devre kesme akımı süreleri |
Zaman |
30 |
| 6 |
Adlık kısa devre anahtarlama akımı (artı) |
kA |
50 |
| 7 |
Rütbeli en yüksek dayanıklı akım |
50 |
| 8 |
Nitelikli kısa süreli dayanıklılık |
20 |
| 9 |
Kısayol süresi |
S |
4 |
| 10 |
Ayrılma saati
(Ayrıca uyarılma koplama) |
Maks. çalışma voltajı |
ms |
15'den 50'ye kadar |
| Adlık çalışma voltajı |
30-60 |
| Min. çalışma voltajı |
| 11 |
Kapatma saati |
25-50 |
| 12 |
Tam bağlantı kesme süresi |
≤ 100 |
| 13 |
Yay yakma süresi |
≤20 |
| 14 |
Mekanik ömrü |
Zaman |
10000 |
| 15 |
Kapatma fonksiyonu |
J |
70 |
| 16 |
Enerji depolama motorunun nominal giriş gücü |
W |
< 250 |
| 17 |
İsimlendirilmiş çalışma voltajı/İsimlendirilmiş yardımcı devre voltajı |
V |
DC220 |
| AC220 |
| 18 |
Adlık voltajda enerji depolama süresi |
S |
< 10 |
| 19 |
Aşırı akım çözücü |
Rütbeli Akım |
A |
5 |
| Bağlantıyı kesme akımının doğruluğu |
% |
±10 |
