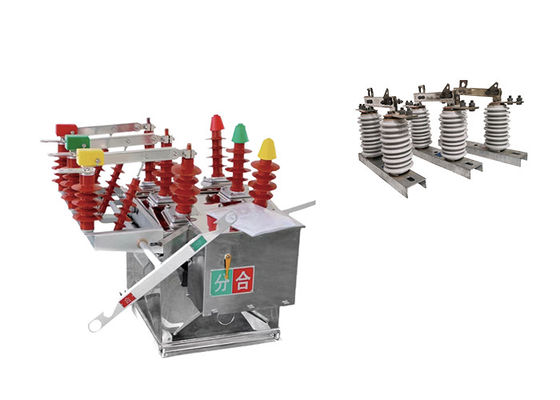

Endüstriyel vakum devresi kesicisi manuel / otomatik olarak kontrol edilir GW9 Serisi Dışarıdan Seramik Kanca ile eşleşir

Endüstriyel vakum devresi kesicisi manuel / otomatik olarak kontrol edilir GW9 Serisi Dışarıdan Seramik Kanca ile eşleşir

Ürün Tanımı:

ZW8-12 açık havada yüksek gerilimli AC vakumlu devre kesici, üç fazlı AC açık havada yüksek gerilimli devre kesici cihazlarında kullanılmak üzere özel olarak tasarlanmıştır.12kV nominal voltaj ve 50Hz nominal frekanslı kentsel ve kırsal alanlarda güç dağıtım sistemleri için uygundur..
ZW8-12 devre kesicisinin temel işlevi, dağıtım sistemlerinde yük akımlarını ve kısa devre hatası akımlarını açmak veya kapatmaktır.Hata akımlarını keserek ve elektrikli ekipmanları koruyarak elektrik şebekesinin güvenli ve güvenilir çalışmasını sağlar.
Enerji sisteminde en yaygın kullanılan ürünlerden biri olarak tanımlanıyor.ve olgunluk çeşitli güç dağıtım uygulamalarında.
ZW8-12 devre kesicisi, çalışmada istikrarlılığı ile bilinir.zorlu dış ortamlarda bile güvenilir anahtarlama işlemlerinin sağlanması.

GW9-10 seramik kanca, bakım veya onarım için hava güç aktarım hattının bir bölümünü izole etmek için kullanılan bir elektrik anahtarı türüdür.Genellikle yüksek voltajlı elektrik sistemlerinde kullanılır., örneğin elektrik servisleri tarafından uzun mesafeler boyunca elektrik aktarmak için kullanılanlar.

Anahtar, bir iletim kulesi veya direği gibi bir üst yapıya monte edilir ve açık hava elektrik sistemlerinde karşılaşılan sert çevresel koşullara dayanacak şekilde tasarlanmıştır.Dikey bir, ya da yukarı ve aşağı hareket, tipik olarak bakır veya diğer iletken malzemelerden yapılmış olan anahtar kontaklarını bağlamak veya bağlamaktan çıkarmak için.

Kanca, iletim hattında görünür bir kesinti sağlamak için tasarlanmıştır, bu da bakım personelinin elektrik çarpması veya ekipman hasarı riski olmadan hat üzerinde güvenli bir şekilde çalışmasına izin verir.Genellikle diğer güvenlik cihazlarıyla birlikte kullanılırElektrik sistemini ve üzerinde çalışan insanları korumak için topraklama anahtarları ve dalgalanma durduricileri gibi.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabilirken kullanmanın çift etkisi!!

Avantajı:

1CT23 tipi yay enerji depolama işletim mekanizması ile donatılmıştır. Enerji depolama, açma ve kapanma motorla veya manuel olarak sağlanabilir.

2.ZW8-12G, kombine kırıcı olarak adlandırılan ZW8-12 kırıcı ve izolatörden oluşur ve bölümlendirici olarak kullanılabilir.

3Kesicinin yapısı, bir tankta monte edilmiş üç fazlı, metal tankın içine kapatılmış üç fazlı vakum yay söndürme odası, fazlar arasındaki yalıtım malzemesi ve SMC'den yapılmış her bir faz.

4Güvenilir performanslar ve yüksek yalıtım gücü.


Durum:

1Çevre sıcaklığı: Çevre kesicisi -15 °C ile +40 °C arasında bir sıcaklık aralığında çalışmak üzere tasarlanmıştır.Bu, -15°C ve +40°C sıcaklıklarda etkili bir şekilde çalışabileceği anlamına gelir..

2Rüzgar basıncı: Devre kesicisi, rüzgar hızına eşdeğer olan 700Pa'ya kadar rüzgar basıncına dayanabilir.Bu, devre kesicinin sabit kalmasını ve güçlü rüzgarlardan etkilenmemesini sağlar.

3Yükseklik: Devre kesicisi deniz seviyesinden 1000 metre yüksekliğe kadar kurulum için uygundur. Bu yükseklik aralığında güvenilir bir şekilde çalışmak için tasarlanmıştır.

4Deprem yoğunluğu: Deprem yoğunluğu ölçeğinde 8'e kadar olan deprem etkinliklerine dayanacak şekilde tasarlanmıştır.Bu, bu seviyeye kadar sismik titreşimlerden etkilenmeden çalışmaya devam etmesini sağlar..

Uygulama

1Dağıtım Sistemleri: ZW8-12 devre kesici, 10 kV şehir ve kırsal elektrik ağlarında dağıtım sistemlerinin kontrolü ve korunmasında çok önemli bir rol oynar.Yük akımlarını açmak veya kapatmak için sorumludur, tüketicilere güvenilir elektrik dağıtımını sağlar.

2Elektrik Alt İstasyonları: Dönüştürücü, yüksek voltajlı iletim hatlarının dağıtım ağlarına bağlandığı elektrik alt istasyonlarında sıklıkla kullanılır.Ekipmanın izole edilmesine ve korunmasına yardımcı olur., alt istasyonun güvenli ve verimli çalışmasını sağlar.

3Endüstriyel Güç Sistemleri: Üretim tesisleri, madencilik operasyonları ve büyük ölçekli altyapı projeleri gibi yüksek güç gereksinimleri olan endüstriler,Genellikle yüksek voltajlı güç sistemlerini kontrol etmek ve korumak için ZW8-12 devre kesici kullanırlarYük akımlarını yönetmeye ve ekipmanları kısa devre hatası akımlarından korumaya yardımcı olur.

4Yenilenebilir Enerji Sistemleri: Rüzgar ve güneş enerjisi gibi yenilenebilir enerji kaynaklarının giderek daha fazla benimsenmesiyle,ZW8-12 devre kesici yenilenebilir enerji üretimi ile ilişkili yüksek voltajlı anahtarlama sistemlerinde uygulama bulurYenilenebilir enerjinin şebekeye verimli bir şekilde entegre edilmesine yardımcı olur ve elektrik üretim tesislerinin güvenli çalışmasını sağlar.

5Petrol ve gaz endüstrisi: Dış boşluklu devre kesiciler, petrol ve gaz endüstrisinde pompalar, kompresörler ve boru hatları gibi elektrikli ekipmanları değiştirmek ve korumak için kullanılır.

Yapı:

1Kapamanın üst kapağı, kalıbın tek seferlik germe şekillendirme teknolojisini kullanarak işlenir, IP4X koruma seviyesine ulaşır, yüksek mekanik dayanıklılık, güzel görünüm,ve kolay kurulumPaslanmaz çelik veya yüksek kaliteli çelik plaka sprey tedavisi seçilebilir.

2.Kapatma anahtarı (ifaki) dağıtım hattı bakımı sırasında açık bir kopma noktası olan ZW8 anahtarı vücut birimine göre uyarlanmıştır.ve yanlış çalışmayı önlemek için bağlantıyı kesen düğme ve devre kesici arasında mekanik bir kilitleme cihazı.

Teknik parametreler:

ZW8-12


GW9-10
