Yüksek Voltajlı Dış Vakumlu Devre Kesicisi GB1984-2003 Otomatik / El ile 50Hz Kontrol Vakumlu Devre Kesicisi

Yüksek Voltajlı Dış Vakumlu Devre Kesicisi GB1984-2003 Otomatik / El ile 50Hz Kontrol Vakumlu Devre Kesicisi

Ürün Tanımı:

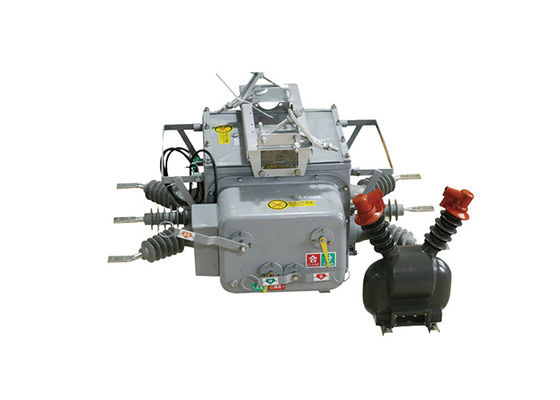

ZW20-12(F) dış vakuum devre kesici üç fazlı AC 50Hz dış HV devreyi, esas olarak kırsal ve kentsel 10 kV dış dağıtım ağı için ayrı ve birleştirilmiş yük akımı olarak kullanılır,Aşırı yükleme akımı, kısa devre akımı ve diğer benzer yerler.

Tüm yapısı, bir işletim mekanizması, bir iletken devre, bir yalıtım sistemi, bir mühürleme elementi ve bir kabuktan oluşan üç fazlı ortak bir kutu türüdür.

Ve dağıtım otomasyonunun uygulama ihtiyaçlarını karşılamak için ilgili akıllı uzaktan terminalleri destekliyor.

· ZW20-12 (Z) GSM Kısa Mesaj Fonksiyonu ile Dış Zeki Yüksek Voltajlı AC Gerçek Hava Kapatıcısı

· Bölme düğmesi denetleyici ZW20-12 (F) Dış bölme yüksek voltajlı AC gerçek hava kırıcısı ile kombinasyon.



Kontrolörün özellikleri:

1. 485/232 iletişim arayüzü ile donatılabilir veya fiber optik veya kablosuz iletişim yoluyla uzun mesafe izlemeyi sağlayabilir. Yeniden kapatıldıktan sonra hızlandırma fonksiyonuna sahiptir:kalıcı bir arıza nedeniyle anahtar tekrar kapanırken.

2Kalıcı bir arıza olduğunda, otomatik olarak hızlanıp ayağa kalkar.

3Uzaktan kumanda / manuel tekrar kilitlenme, hızlandırma ve tekrar kilitlenme: Kullanıcı hattı onardıktan ve gücü geri getirdikten sonra, topraklama bıçağı düğmesini çıkarmayı unutursa,Hızlanmalı ve hareket etmelidir..

4Tekrar kapanma gecikme süresi üç girişim için de ayarlanabilir.

5Başlatma/yeniden kapanma devre, yanlış çalışmayı önlemek için tasarlanmıştır ve yeniden kapanma karşıtı işlevselliğe sahiptir.

6Sıfır dizilme akımı, bölgenin içindeki ve dışındaki hataları ayırt edebilir.

7Uzaktan kumanda çalıştırma/yeniden kapanma yanlış çalışmayı önlemek için tasarlanmıştır.




Uygulama:

1Madencilik İşlemleri: ZW20 anahtarı, yeraltı ve yüzey madenlerinde elektrik ekipmanlarını ve güç dağıtım ağlarını kontrol etmek ve korumak için maden işlemlerinde kullanılır.

2Veri Merkezleri: Değiştiriciler, kritik BT altyapısının güvenilir güç dağıtımını ve korunmasını sağlamak için veri merkezlerinde kullanılır.Etkili bir yük değişimi ve elektrik arızalarına karşı koruma sağlar.

3Petrol ve Gaz Endüstrisi: ZW20 anahtarı, rafinerilerde, boru hatlarında ve açık deniz platformlarında elektrikli ekipmanları kontrol etmek ve korumak için petrol ve gaz endüstrisinde uygulama bulur.

4Altyapı Projeleri: Değiştirici, güvenilir güç dağıtımı ve korunması için havaalanları, limanlar ve stadyumlar gibi çeşitli altyapı projelerinde kullanılır.

5Su ve atık su arıtma tesisleri: ZW20 anahtarı su ve atık su arıtma tesislerinde pompalama istasyonları, arıtma tesisleri,ve dağıtım ağları.



Yapı:

1Kontrolör, mikro bilgisayar tabanlı bir röle koruma ve izleme cihazıdır.

2Kontrolör güçlü hava koşullarına dayanıklı ve kondansiyona karşı koruma sağlar.

3Havacılık bağlantıları aracılığıyla anahtar gövdesine bağlı.

4İyi bir bağlantı güvenilirliğine ve yüksek bir koruma seviyesine sahiptir.

Denetleyicinin dört giriş analog kanalı vardır: Faz A akımı, Faz C akımı, sıfır dizi akımı ve Faz BC voltajı.Kontrolör bu analog girişlerin değerlerini gerçek zamanlı olarak izler ve hat hatalarını belirlemek ve ilgili eylemleri başlatmak için ayarlanmış değerlerle karşılaştırır.

Çevre koşulları:

1 çevresel hava sıcaklığı: -40 ° C ~ + 70 ° C;

2 Yükseklik: 3000 m'den fazla değil

3 Çevre havası toz, duman, aşındırıcı gazlar, buhar veya tuz püskürtmesi ile kirlenebilir.

4 Rüzgar hızı 34 m / s'i geçmez (silindir yüzeyinde 700 Pa'ya eşdeğer);

5 Değiştirme cihazının ve kontrol ekipmanının dışından gelen titreşim veya zemin hareketi önemsizdir.

6. İkincil sistemde indüklenmiş elektromanyetik müdahale amplitudu 1,6 kV'yi geçmez.




Teknik parametreler:

Denetleyicinin Teknik Parametresi:
