Sıfır Sıralı Algılayıcılarla İşletilen Kancalı Yeraltı Elektrikli Bölümleyici Yüksek Voltajlı Otomatik Yeniden Başlatma

Sıfır Sıralı Algılayıcılarla İşletilen Kancalı Yeraltı Elektrikli Bölümleyici Yüksek Voltajlı Otomatik Yeniden Başlatma

Ürün Tanımı:

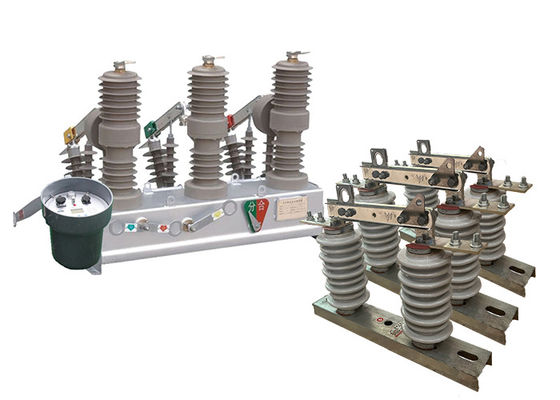

ZW32-12 ((F) otomatik sıfırlama elektrikli kesimlizer, üç fazlı AC 50HZ dış dağıtım ekipmanının nominal voltajıdır, nominal akımı 630A ~ 1250A, kısa akım 20kA'dır.Temel olarak yükleme akımı kullanıyordu., aşırı doğru ve kısa akım kesilmiş ve yakın açık elektrik sistemi kullanan.

Endüstriyel ve madencilik kuruluşları için uygundur, amacının sistemi korumak ve kontrol etmek olduğu ve kırsal ve bazı sık operasyon yerlerine uygun olmasıdır.

GW9-10 çalıştırılan kanca, elektrik ağının veya sisteminin bir bölümünü bakım veya onarım amacıyla sistemin geri kalanından izole etmek için tasarlanmış bir elektrik anahtarıdır.Tipik olarak yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Anahtar, hata veya aşırı akım gibi normal veya anormal koşullar altında açılıp kapanmak üzere tasarlanmıştır.Sistem bölümünü ağın geri kalanından fiziksel olarak ayırır., bu bölüme elektrik akışını engeller.

Yüksek voltajlı bağlantı kesme anahtarları tipik olarak 600 volt ile 765.000 volt arasındaki voltajlarda çalışmak için tasarlanmıştır ve manuel veya otomatik olarak çalıştırılabilir.Genellikle alt istasyonlara veya elektrik direklerine monte edilirler., ve elektrik şebekesi altyapısının önemli bir bileşenidir.

Kontrolörün tanıtımı:

1. 485 / 232 iletişim arayüzü ile veya optik fiber yoluyla, kablosuz uzaktan izleme; yeniden kapattıktan sonra hızlandırma fonksiyonu; anahtar ağır olduğunda,Kalıcı bir arıza durumunda otomatik hızlandırma patlaması;

2Uzakdan / manuel kapatma, sürtüşmeyi hızlandırmak ve kapatma yeniden kapatma: Kullanıcı hatı onardıktan sonra güç gönderir, eğer topraklama düğmesini çıkarmayı unutursa, sürtüşmeyi hızlandırmalıdır.

3.Üç tekrar kapanma gecikme süresi ayarlanabilir;

4Atlama kapanma devresinin yanlış çalışmaya karşı tasarımı var ve atlama karşıtı fonksiyonu var.

5Sıfır dizilme akımı, bölge içi ve bölge dışı hataları ayırt edebilir.

6Uzak kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.

Uygulama:

1Alt istasyonlar: Orta gerilimli güç dağıtımının korunması ve kontrolü için hem kapalı hem de açık alt istasyonlarda yaygın olarak kullanılır.Vakum devre kesici hata akımlarının güvenilir kesintiyi sağlar, aşırı yük akımları ve yük akımları, alt istasyon ekipmanlarını korur.

2Endüstriyel ve madencilik işletmeleri: ZW32-12 vakumlu devre kesici, endüstriyel ve madencilik işletmelerinin dağıtım sistemlerinde motorları, transformatörleri,ve diğer elektrikli ekipmanlar aşırı akım ve kısa devreBu tesislerdeki güç kaynağının istikrarını ve güvenliğini korumaya yardımcı olur.

3.Kırsal elektrik ağları: Sık çalışmaya dayanabilme yeteneği nedeniyle, vakumlu devre kesici kırsal elektrik ağlarında uygulama için uygundur.Elektrik şebekelerinin verimli bir şekilde bölünmesine olanak tanırEk olarak, bir denetleyici ile donatıldığında, dağıtım ağının otomasyonunu sağlayarak kırsal elektrik sisteminin güvenilirliğini ve verimliliğini artırır.

4Ticari binalar: Vakum devre kesicisi, elektrik sistemlerinin güvenli ve güvenilir çalışmasını sağlar.ekipman hasarının önlenmesi ve duraklama süresinin en aza indirgenmesi.

Yapı:

Yük kesme düğmesi, montaj, sabitleme ve kaldırma için sütun, taban ve süspansiyonlardan oluşur.

1Vakum kesicisi ile donatılmış sütun yüksek voltajlı yük kesme anahtarı, istikrarlı ve güvenilir kırma performansına sahiptir, yanma ve patlama tehlikesi yoktur, güvenlik, bakımsız, küçük boyut,hafif ağırlık ve uzun kullanım süresi, vb.

Özellikleri.

2. Yük kesme düğmesi tamamen kapalıdır, iyi sıkılık, nem dayanıklılığı ve nemden arındırıcıdır. Sıcak ve nemli bölgede kullanılmak için uygundur.

3Yük kesme düğmesinin kapanması ve açılması manuel veya elektrikle veya uzaktan çalıştırılabilir.

4İşleme mekanizması yeni, basit, güvenilir, küçük boyutlu, mekanik ömrü 10.000'e kadar, enerji depolama motoru bir DC kalıcı mıknatıs motoru,Voltaj seviyesi -220V-110V-48V-24V seçilebilir.

Durum:

1Yüksek Yükseklik Uyumluluğu: ZW32-12 otomatik sıfırlama elektrikli kesimci, 2000 metreye kadar yükseklikte güvenilir bir şekilde çalışmak için tasarlanmıştır.Özellikle yüksek irtifa tesisatlarıyla ilişkili benzersiz çevresel koşullara dayanması için tasarlanmıştır., böyle ortamlarda performansını ve güvenliğini sağlar.

2Geniş sıcaklık aralığı: ZW32-12 otomatik sıfırlama elektrikli kesmeci, -45 °C'den +40 °C'ye kadar geniş bir ortam hava sıcaklığı aralığında çalışabilir.Aşırı sıcaklıklara dayanacak ve işlevselliğini koruyacak şekilde tasarlanmış., zorlu iklim koşullarında bile güvenilir koruma ve kontrol sağlar.Dinamik sıcaklık ortamlarına uygunluğunu daha fazla sağlamak.

3.Rüzgar Direnci: 35 m/s'ye kadar rüzgar hızı sınırına sahip olan ZW32-12 otomatik sıfırlama elektrikli kesimci mükemmel rüzgar direnci göstermektedir.Çeşitli açık hava tesisatlarında yaygın olarak görülen güçlü rüzgarlara dayanabilir, alt istasyonlar ve güç dağıtım sistemleri de dahil olmak üzere. Bu özellik, devrede kesicinin rüzgarlı koşullarda bile istikrarlı ve güvenilir çalışmasını garanti eder.

4Zorlu Çevreye Dayanıklılık: ZW32-12 otomatik sıfırlama elektrikli kesimci, yanıcı, patlayıcı tehlikeli kimyasallardan arınmış ortamlarda kurulum için tasarlanmıştır.Koroziv maddelerKorrozyona karşı dayanıklı ve zorlu koşullara dayanabilen malzemelerle yapılmıştır.zorlu endüstriyel veya açık ortamlarda uzun ömürlülüğünü ve performansını sağlamak.

Teknik parametreler:

ZW32-12

GW9-10
