Ürün Tanımı:

ZW20-12 ((F) Boundary Load Switch, birden fazla fonksiyonu tek bir akıllı cihazda birleştiren yeni bir üründür.Dönüştürücü, ve bölümlendirici, çeşitli uygulamalarda çok yönlülük ve verimlilik sunuyor.

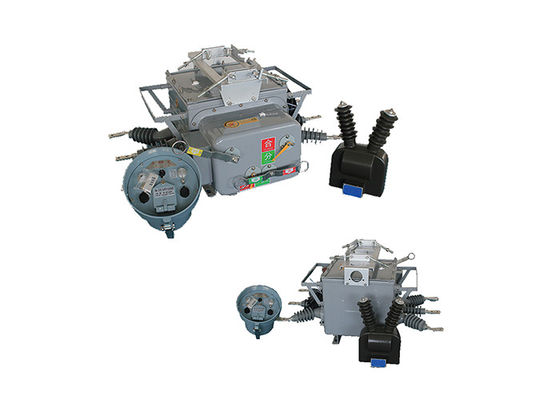

Boundary Load Switch'in ana bileşenleri arasında bir vakum kesicisi, CH-40 kontrolörü ve harici bir voltaj transformatörü vardır.CH-40 denetleyici gelişmiş koruma sağlarken, kontrol ve iletişim fonksiyonları, dağıtım otomasyon hattı halka ağları için isteğe bağlı bir dış voltaj transformatörü,İki taraflı PT (potansiyel transformatör) bağlantıları için kullanılabilir.

Bu ürün, 10kV ve 13kV şehir ve kırsal elektrik şebekelerinde geniş çapta kullanılmaktadır.ve halka ağlarında hat yükü dağıtımı için otomatik anahtar cihazıEk olarak, şube güç tedarik hatlarında sınır anahtarı (genellikle bir bekçi olarak bilinir) ve aynı zamanda üst dağıtım ağlarında yeniden kapatıcılar ve bölümlendirici olarak işlev görebilir.

Boundary Load Switch, verimli izleme ve kontrolü sağlayan uzaktan yönetim yetenekleri sunar.Dağıtım otomasyon sistemlerine sorunsuz entegrasyonu kolaylaştırmak.

Cihaz, fazalar arasındaki mA seviyesindeki sıfır dizi akımları ve kısa devre akımlarını tespit etme yeteneği de dahil olmak üzere güvenilir algılama ve yargılama mekanizmaları kullanır.Bu, tek fazlı topraklama hatalarını ve fazdan fazına kısa devre hatlarını otomatik olarak kaldırmayı sağlar, sistemin hata yönetimi yeteneklerini artırır.

Boundary Load Switch'in ana anahtarı vakum kemer teknolojisini kullanırken, yalıtım sistemi SF6 ve N2 karışık gaz yalıtımını içerir.patlama geçirmez, ve Japonya, Almanya ve Fransa'dan gelen yalıtım sistemi teknolojileri, mükemmel genel mühürleme performansını sağlar.Sızıntıları önleyen ve cihazın performansının dış ortamdan etkilenmediğini sağlayan.

Boundary Load Switch'in yay işletim mekanizması, minyatürleşme ve performans optimizasyonu düşünülmüş olarak tasarlanmıştır.geleneksel yay mekanizmalarına kıyasla daha yüksek hareket güvenilirliği ile sonuçlanırBu tasarım iyileştirmesi, cihazın genel operasyonel verimliliğini ve ömrünü artırır.



Kontrol cihazının özellikleri:

Akıllı terminal denetleyicilerinin koruma, otomatik kontrol, denetim/sorgulama, iletişim ve yazılım yönetimi gibi işlevleri vardır.

1Devre koruması, uzaktan kumanda, alarm ve uzaktan izleme gibi çeşitli işlevleri kusursuz bir şekilde uygulayın.

2GSM ağlarında herhangi bir iletişim donanım yatırımına gerek yoktur.

3Belirli cep telefonlarını, bilgi şifrelemesini, parola doğrulamalarını ve diğer güvenlik önlemlerini kullanın.

4GSM modülü bir cep telefonu numarası belirleyebilir ve sadece bağlı telefondan komutları kabul edebilir.

5Uzaktan kumanda ve diğer komutlar için iletişim mesajları şifreli.

6Sistem kontrolünün güvenliğini sağlamak ve yanlış işlemleri önlemek için önceden ayarlanmış bir doğrulama yöntemi izler.

7İletişim hatlarını kurmaya gerek yok.

8.Sadece SMS akıllı izleme terminalini doğru bir şekilde yükleyin, SIM kartı yerleştirin, belirlenmiş mobil numarayı ayarlayın ve sistem çalışmaya başlayacak.

9Gerçek zamanlı izleme ve görüntüleme, izleme için personelin yerleştirilmesine gerek kalmadan, sinyal ile herhangi bir yerde yapılabilir.




Uygulama:

1. Güç Dağıtım Alt İstasyonları: ZW20 anahtarı, hem iç hem de dış mekanlarda elektrik dağıtım alt istasyonlarında yaygın olarak kullanılır.ve dağıtım ağlarında hata koruma.

2.Ticari Binalar: Değiştirici, güvenilir ve güvenli güç dağıtımı için alışveriş merkezleri, ofis kompleksleri ve hastaneler de dahil olmak üzere ticari binalarda kullanılır.Verimli yük geçişini sağlar ve kritik elektrik yüklerini korur.

3Yenilenebilir Enerji Sistemleri: ZW20 anahtarı güneş enerjisi santralleri ve rüzgar santralleri gibi yenilenebilir enerji sistemleri için uygundur.Bu sistemlerde orta gerilim devrelerinin anahtarlanmasını ve korunmasını kolaylaştırır.

4Demiryolu Elektrifikasyonu: Değiştirici, demiryolu elektrikleme projelerinde demiryolu ağlarına güç kaynağını kontrol etmek ve korumak için kullanılır.Tren operasyonları için güvenilir ve güvenli güç dağıtımını sağlar.

5Madencilik İşlemleri: ZW20 anahtarı, yeraltı ve yüzey madenlerinde elektrik ekipmanlarını ve güç dağıtım ağlarını kontrol etmek ve korumak için maden işlemlerinde kullanılır.

6Petrol ve Gaz Endüstrisi: ZW20 anahtarı, rafinerilerde, boru hatlarında ve açık deniz platformlarında elektrikli ekipmanları kontrol etmek ve korumak için petrol ve gaz endüstrisinde uygulama bulur.

7Su ve atık su arıtma tesisleri: ZW20 anahtarı su ve atık su arıtma tesislerinde pompalama istasyonları, arıtma tesisleri,ve dağıtım ağları.

Yapı:

Mikro bilgisayar tabanlı röle koruma ve izleme cihazı, devre kesici sisteminin merkezi denetleyicisi olarak hareket eden teknolojik olarak gelişmiş bir sistemdir.En son mikro bilgisayar teknolojisini kullanarakBu cihaz, entegre olduğu elektrik sisteminin güvenliğini ve güvenilirliğini sağlamakta çok önemli bir rol oynar.
Denetleyici, çeşitli çevresel koşullara dayanması için özel olarak tasarlanmıştır ve sağlam hava koşullarına dayanıklıdır.Bu özellik, aşırı sıcaklıklar gibi zor hava koşullarında güvenilir bir şekilde çalışmasını sağlarEk olarak, kontrol cihazı yoğunlaşmaya karşı koruma ile inşa edilmiştir.Nemli veya nemli ortamlarda bile işlevselliğini sağlamak..
Güvenli ve güvenilir bir bağlantı kurmak için, denetleyici hava bağlantıları kullanarak anahtar gövdesine bağlanır.Onları röle koruması ve izleme gibi kritik uygulamalar için ideal bir seçim haline getirir.Bu konektörler, denetleyici ve anahtar arasındaki uygun iletişimi ve işlevselliği sağlar ve sistemin genel performansını ve güvenilirliğini artırır.
Denetleyici bağlantı güvenilirliği konusunda öne çıkar, sinyal kaybı veya kesinti riskini en aza indirgenir.röle koruma ve izleme sisteminin düzgün çalışması için çok önemli olanYüksek bir koruma düzeyini koruyarak, denetleyici röle koruma ve izleme işlevlerinin bütünlüğünü ve doğruluğunu korur.Elektrik sisteminin genel güvenliğini tehlikeye atabilecek olası hataların veya tutarsızlıkların önlenmesi.

Çevre koşulları:

Çevre hava sıcaklığı: -40°C - +70°C.

Yükseklik: Deniz seviyesinden 3000 metreyi geçmez.

Çevredeki hava toz, duman, koroziv gazlar, buhar veya tuz sisleri ile kirlenebilir.

Rüzgar hızı 34m/s'yi geçmemelidir (silindir yüzeyinde 700Pa basınçla eşdeğer).

Dış devre ve kontrol ekipmanlarından gelen titreşimler veya sismik aktivite ihmal edilebilir.

İkincil sistemde indüklenen elektromanyetik müdahale amplitudu 1,6kV'yi geçmez.




Teknik parametreler:

Denetleyicinin Teknik Parametresi:
