630A 1250A Sıfır Sıralı Algılayıcılarla Elektrikli Bölümleyici 10000 kez

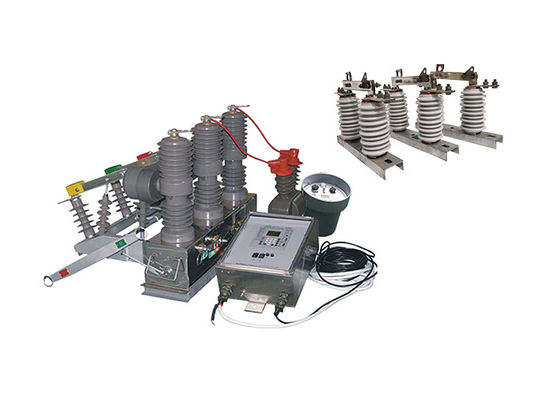

Açık Kanca ile eşleşen sıfır dizi sensörleri ile Yüksek Voltajlı Elektrikli Bölümlendirici

Ürün Tanımı:

ZW32-12 elektrikli bölümleştiricisi özellikle açık hava ortamları için tasarlanmıştır.Yağmur gibi çeşitli sert hava koşullarına dayanmasına izin verir.Bu, dış mekan tesisatlarında güvenilir çalışma ve uzun ömür sağlar.

Elektronik sistemlerdeki yük akımlarını, aşırı yük akımlarını ve kısa devre akımlarını etkili bir şekilde kırma ve kapatma yeteneğine sahiptir.Elektrik sisteminin güvenliğini ve düzgün çalışmasını sağlamak.

Alt istasyonlara ek olarak, ZW32-12 elektrikli bölümlendirici, endüstriyel ve madencilik işletmelerinde geniş bir uygulama bulmaktadır.Bu tesislerin dağıtım sistemlerinde güvenilir koruma ve kontrol sağlar., motorları, transformatörleri ve diğer elektrikli ekipmanları aşırı akımlardan ve kısa devreliklerden korur.Bu, endüstriyel ve madencilik operasyonlarında istikrarlı ve güvenli bir güç kaynağının korunmasına katkıda bulunur..

Özellikle kırsal elektrik şebekelerinde sık sık işlemleri halletmek için tasarlanmıştır.,Dağıtım ağının otomatikleşmesini sağlayarak kırsal elektrik sisteminin güvenilirliğini ve verimliliğini artırır.

Bir denetleyici yerleştirildiğinde, ZW32-12 elektrikli bölümlendirici elektrik şebekesi operasyonlarına sorunsuz bir şekilde entegre olabilir.ve dağıtım ağının otomasyonu, sistem performansını optimize etmek ve verimli enerji yönetimini kolaylaştırmak.

Kontrolör Girişi:

1Gelişmiş İletişim ve Uzaktan İzleme: ZW32-12 elektrikli bölümlendirici, izleme sistemlerine sorunsuz entegrasyon sağlayan 485/232 iletişim arayüzü ile donatılmıştır.Ayrıca uzaktan izleme için optik fiber veya kablosuz iletişim yoluyla bağlanabilir.Bu, devre kesici durumunun, performansının ve arıza koşullarının gerçek zamanlı olarak izlenmesini sağlar, proaktif bakımı ve verimli sorun gidermesini kolaylaştırır.

2. Yeniden kapattıktan sonra hızlandırma fonksiyonu: Kalıcı bir arıza durumunda, ZW32-12 elektrikli bölümlendirici otomatik bir hızlandırma tetikleme fonksiyonuna sahiptir.Bu demek oluyor ki, eğer hatası tekrar kapattıktan sonra devam ederse, devre kesici otomatik olarak artan hızla çalışacak, kalıcı arızalara karşı daha iyi koruma sağlayacak ve sisteme olası hasarı en aza indirecektir.

3Düzenlenebilir tekrar kapanma gecikme süresi: ZW32-12 elektrikli bölümleştiricisi, tekrar kapanma gecikme süresinin ayarlanmasını sağlar.Bu özellik, güç sisteminin özel gereksinimlerine göre yeniden kapanma işlemini yapılandırmada esneklik sağlar.Farklı hata senaryolarına sistemin yanıtını optimize etmek ve genel sistem güvenilirliğini iyileştirmek için özelleştirmeyi sağlar.

4.Anti-Misoperation Tasarımı ve Anti-Jump Fonksiyonu: ZW32-12 elektrikli bölümlendirici, atlama kapanış devresinde bir anti-misoperation tasarımı içerir.Bu tasarım, devre kesicinin kazara veya istemsiz olarak kapatılmasını engeller.Ek olarak, devre kesici'nin dış faktörlerden kaynaklanan ani çıkma riskini azaltarak sabit bir kapalı pozisyonda kalmasını sağlayan bir atlama karşıtı fonksiyon içerir.

5Sıfır sıralı akımla hata ayrımcılığı:ZW32-12 elektrikli bölümlendirici, sıfır dizi akım analizi kullanarak bölge içi ve bölge dışındaki hataları ayırt etme yeteneği ile donatılmıştırBu, daha hızlı ve daha hassas bir hata izolyasyonu sağlayan ve güç sistemine etkisini en aza indirgenen doğru hata ayrımcılığını sağlar.

6İşlem hatalarının önlenmesi için uzaktan kumanda anahtarı: ZW32-12 elektrikli bölümlendirici, yanlış işlemlerin önlenmesi için özel bir tasarıma sahip uzaktan kumanda anahtarı içerir.Bu özellik, uzaktan işlemlerin güvenli bir şekilde gerçekleştirilmesini sağlar ve kazara çarpma veya istenmeyen eylemlerin riskini azaltır..

Yapı:

1Vakum kesicisi: Vakum kesicisi devre kesicisinin çekirdek bileşenidir.Bağlantıları içeren mühürlü bir odadır ve devre kesintisi sırasında üretilen yayı söndürmek için vakumu kullanırVakum kesicisi elektrik devrelerinin güvenilir ve verimli kırılmasını ve yapılmasını sağlar.

2İşleme mekanizması: İşleme mekanizması devre kesicinin temaslarını açma ve kapatma sorumluluğuna sahiptir.ve ilişkili bağlantılar3. İşleme mekanizması, devre kesicinin spesifik modeline bağlı olarak manuel veya motorlu olabilir.

4Kontrol paneli: Kontrol paneli, devre kesici için kontrol ve izleme cihazlarını barındırır. Kontrol anahtarları, göstergeler ve koruma rölelerini içerir.Kontrol paneli devre kesici manuel kontrol için izin verir, durumunu ve koruma işlevlerini izlemek.

5İzolasyon Sistemi: ZW32-12 vakumlu devre kesicinin izolasyon sistemi, canlı parçalar ve topraklanmış bileşenler arasındaki elektrik izolasyonunu sağlar.Örneğin yalıtım tulumları gibi., yalıtım engelleri ve yalıtım destekleri, elektrikli yaylanmayı önlemek ve devre kesicinin güvenli çalışmasını sağlamak için.

6Çevre: Çevre kesici, mekanik koruma ve çevresel yalıtım sağlayan bir kabın içine yerleştirilmiştir.metal veya kompozit malzemeler gibi, dayanıklılığı ve dış etkilerden korunmasını sağlamak için.

7.Yardımcı kontaklar: ZW32-12 vakumlu devre kesici yardımcı kontrol ve sinyalleme amaçları için yardımcı kontaklar içerebilir. Bu kontaklar uzaktan gösterim, kontrol devreleri için kullanılabilir,Ya da diğer ekipmanlarla kilitlenir.

Durum:

1Yüksek Yükseklik Uyumluluğu: ZW32-12 vakumluk devre kesici, 2000 metreye kadar yükseklikte güvenilir bir şekilde çalışmak için tasarlanmıştır.Özellikle yüksek irtifa tesisatlarıyla ilişkili benzersiz çevresel koşullara dayanması için tasarlanmıştır., böyle ortamlarda performansını ve güvenliğini sağlar.

2Geniş sıcaklık aralığı: ZW32-12 devre kesici, -45 °C'den +40 °C'ye kadar geniş bir ortam hava sıcaklığı aralığında çalışabilir.Aşırı sıcaklıklara dayanacak ve işlevselliğini koruyacak şekilde tasarlanmış., sert iklim koşullarında bile güvenilir koruma ve kontrol sağlar.Dinamik sıcaklık ortamlarına uygunluğunu daha fazla sağlamak.

3Rüzgar Direnci: 35 m/s'ye kadar rüzgar hızı limiti ile ZW32-12 devre kesici mükemmel rüzgar direnci göstermektedir.Çeşitli açık hava tesisatlarında yaygın olarak görülen güçlü rüzgarlara dayanabilir, alt istasyonlar ve güç dağıtım sistemleri de dahil olmak üzere. Bu özellik, devrede kesicinin rüzgarlı koşullarda bile istikrarlı ve güvenilir çalışmasını garanti eder.

4Zorlu Çevreye Dayanıklılık: ZW32-12 devre kesici, yanıcı, patlayıcı tehlikeli kimyasallar, koroziv maddeler,Ve şiddetli titreşimler.Korozyona karşı dayanıklı malzemelerle yapılmıştır ve zorlu koşullara dayanabilir, bu da sert endüstriyel veya dış mekan ortamlarında uzun ömürlü ve performanslı olmasını sağlar.

Teknik parametreler:

İzolasyon kesicisi ile kullanılan devreler kullanıldığında etkiyi ikiye katlar.
