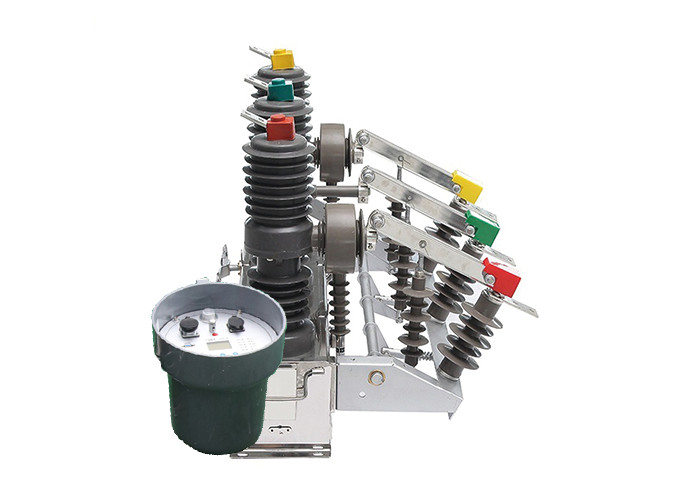

Dağıtım Sistemi ZW32 Serisi Yüksek Voltaj Bölümlendirici

ZW32 Serisi Akıllı Denetleyici ile Yüksek Verimlilikli Elektrik Döngüsü Bölücü

Ürün Tanımı:

Bu açık havada yüksek voltajlı vakum devre kesici, üç fazlı AC 50HZ açık havada dağıtım ekipmanının nominal voltajıdır, nominal akımı 630A ~ 1250A, kısa akım 20kA'dır.Temel olarak yükleme akımı kullanıyordu., aşırı doğru ve kısa akım kesilmiş ve yakın açık elektrik sistemi kullanan.

Endüstriyel ve madencilik kuruluşları için uygundur, amacının sistemi korumak ve kontrol etmek olduğu ve kırsal ve bazı sık operasyon yerlerine uygun olmasıdır.

Kontrolör Girişi:

1Gelişmiş İletişim ve Uzaktan İzleme: ZW32-12 vakum devre kesici, izleme sistemlerine sorunsuz entegrasyon sağlayan 485/232 iletişim arayüzü ile donatılmıştır.Ayrıca uzaktan izleme için optik fiber veya kablosuz iletişim yoluyla bağlanabilir.Bu, devre kesici durumunun, performansının ve arıza koşullarının gerçek zamanlı olarak izlenmesini sağlar, proaktif bakımı ve verimli sorun gidermesini kolaylaştırır.

2Yeniden kilitlendikten sonra hızlandırma fonksiyonu: Kalıcı bir arıza durumunda, ZW32-12 devre kesici otomatik hızlandırma tetikleme fonksiyonuna sahiptir.Bu demek oluyor ki, eğer hatası tekrar kapattıktan sonra devam ederse, devre kesici otomatik olarak artan hızla çalışacak, kalıcı arızalara karşı daha iyi koruma sağlayacak ve sisteme olası hasarı en aza indirecektir.

3Düzenlenebilir tekrar kapanma gecikme süresi: ZW32-12 devre kesici, tekrar kapanma gecikme süresinin ayarlanmasını sağlar.Bu özellik, güç sisteminin özel gereksinimlerine göre yeniden kapanma işlemini yapılandırmada esneklik sağlar.Farklı hata senaryolarına sistemin yanıtını optimize etmek ve genel sistem güvenilirliğini iyileştirmek için özelleştirmeyi sağlar.

4.Anti-Misoperation Tasarımı ve Anti-Jump Fonksiyonu: ZW32-12 devre kesici, atlama kapanış devresi için bir anti-misoperation tasarımı içerir.Bu tasarım, devre kesicinin kazara veya istemsiz olarak kapatılmasını engeller.Ek olarak, devre kesici'nin dış faktörlerden kaynaklanan ani çıkma riskini azaltarak sabit bir kapalı pozisyonda kalmasını sağlayan bir atlama karşıtı fonksiyon içerir.

5Sıfır sıralı akımla hata ayrımcılığı: ZW32-12 devre kesici, sıfır sıralı akım analizi kullanarak bölge içi ve bölge dışı hataları ayırt etme yeteneği ile donatılmıştır.Bu doğru hata ayrımcılığını sağlar, daha hızlı ve daha hassas hata yalıtımını ve güç sistemine etkisini en aza indirmesini sağlar.

6İşlem hatalarının önlenmesi için uzaktan kumanda anahtarı: ZW32-12 devre kesici, yanlış işlemlerin önlenmesi için özel bir tasarıma sahip bir uzaktan kumanda anahtarı içerir.Bu özellik, uzaktan işlemlerin güvenli bir şekilde gerçekleştirilmesini sağlar ve kazara çarpma veya istenmeyen eylemlerin riskini azaltır..

Özellik:

1.Adlık Voltaj ve Akım: Çapraz dağıtım ekipmanları için uygun bir adlık voltajı olan üç fazlı AC sistemleri için tasarlanmıştır.50Hz frekansında çalışır ve 630A'dan 1250A'ya kadar bir değerli akım aralığı vardırBu daha yüksek akım derecesi, daha yüksek güç yükleri yer alan uygulamalar için uygun hale getirir.

2Kısa devre kapasitesi: Çapraz 20kA yüksek kısa devre akımına sahiptir. Bu, 20.000 Ampere'ye kadar hata akımlarını etkili bir şekilde kesebildiği ve ele alabileceği anlamına gelir.Kısa devreye karşı güvenilir koruma sağlamak ve elektrik sistemine olası hasarı sınırlamak.

3Sistem Koruması ve Kontrolü: Bu devre kesicinin temel amacı elektrik sistemini korumak ve kontrol etmektir.Aşırı akım koşullarında akımın akışını kesmek için tasarlanmıştırAkımı keserek, ekipmanın hasar görmesini önlemeye yardımcı olur ve sistemin güvenliğini sağlar.

4Dış Kullanım: Bu devre kesici özellikle dış mekanlarda kullanılmak üzere tasarlanmıştır ve çeşitli dış mekan dağıtım sistemlerinde uygulanmaya uygundur.Güçlü yapısı ve koruyucu kaplaması, hava koşulları gibi çevresel faktörlere dayanmasını sağlar, toz ve nem.

5Endüstriyel ve Madencilik Uygulamalar: Devre kesicisi, güvenilir ve verimli güç dağıtımının çok önemli olduğu endüstriyel ve madencilik tesisleri için çok uygundur.Yüksek akım derecesi ve sağlam tasarımı, endüstriyel ve madencilik operasyonlarında yaygın olarak bulunan ağır makinelerin ve ekipmanların güç taleplerini ele almak için uygun hale getiriyor.

6Kırsal ve Sık Çalışma Çevreleri: Çapraz, sık çalıştırılması gereken kırsal alanlar ve yerler için uygun hale getirerek kurulması ve çalıştırılması kolaydır.Kullanıcı dostu tasarımı ve güvenilir performansı zorlu ortamlarda bile sorunsuz çalışmayı ve bakımı sağlar.

Durum:

1. 2000 metreden fazla olmayan yükseklik;

2- 45 ° C ~ + 40 ° C. Gündelik sıcaklık farkı: 25 ° C.

3Rüzgar hızı 35 m / s'den fazla değil.

4Yanıcı, patlayıcı tehlikeli kimyasal korozyon ve şiddetli titreşim yerleri yok.

Teknik parametreler:
