Yüksek Voltajlı Vcb Devre Kesicisi Üç Fazlı AC 50Hz Dışarıda

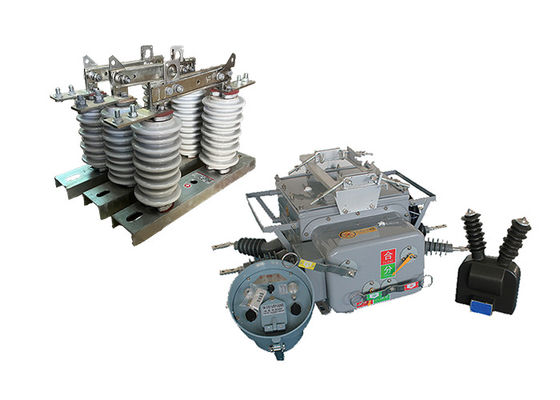

Otomatik Yeniden Kapatıcı Elektrikli Bölümleyici ZW20-12 ((F) GW9 Dış Grup Bağlantı Kapatma Anahtarları ile Vakumlu Döngü Kesicisi

Ürün Tanımı:

ZW20-12(F) vakumlu devre kesici üç fazlı AC 50Hz dış hava HV devreciliği, esas olarak kırsal ve kentsel 10 kV dış hava dağıtım ağı için, ayrı ve kombinasyonlu yük akımı olarak kullanılır,Aşırı yükleme akımı, kısa devre akımı ve diğer benzer yerler.

Tüm yapısı, bir çalışma mekanizması, iletken bir devre, yalıtım sistemi, bir mühürleme elementi ve bir kabuktan oluşan üç fazlı ortak kutu türüdür.

Ve dağıtım otomasyonunun uygulama ihtiyaçlarını karşılamak için ilgili akıllı uzaktan terminalleri destekliyor.

· ZW20-12 (Z) GSM Kısa Mesaj Fonksiyonu ile Dış Zeki Yüksek Voltajlı AC Gerçek Hava Kapatıcısı

· Bölme düğmesi denetleyici ZW20-12 (F) Dış bölme yüksek voltajlı AC gerçek hava kırıcısı ile kombinasyon.

GW9-10 dış bağlantı kesici, bakım, onarım veya acil durum amaçları için elektrik dağıtım hatlarını izole etmek ve topraklamak için kullanılan taşınabilir bir cihaz türüdür.Çeşitli uygulamalarda kullanılabilen çok yönlü bir araçtır, havalı dağıtım hatları, alt istasyonlar ve endüstriyel tesisler dahil.

Dış bağlantı kesici tek bir kişi tarafından çalıştırılabilmesi için tasarlanmıştır, bu da kullanımı ve manevralarını kolaylaştırır.Elektrikli ekipmanlara ulaşmak için uzatılabilir, ve kullanıcının anahtarları açmak veya kapatmak ve topraklama hatları gibi çeşitli görevleri yerine getirmesini sağlayan bir dizi değiştirilebilir takviye.

Dış bağlantı kesme düğmesi, elektrik devresinde görünür bir kesinti sağlamak için tasarlanmıştır ve bu da enerjiye sahip ekipmanlarla kazara temas etmekten korunmaya yardımcı olur.Ayrıca sert çevre koşullarına dayanacak şekilde tasarlanmıştır., güçlü rüzgarlar, yağmur ve kar gibi, dışarıdaki ortamlarda kullanılmak için uygun hale getirir.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.



Kontrolörün özellikleri:

1. 485 / 232 iletişim arayüzü ile veya optik fiber aracılığıyla, kablosuz uzaktan izleme; yeniden kilitledikten sonra hızlandırma fonksiyonu: anahtar ağır olduğunda

2Kalıcı arıza durumunda otomatik hızlandırma;

3. Uzak kumanda / manuel kapatma yolculuğu hızlandırmak için, ve kilitlemek yeniden kilitleyici: kullanıcı güç sonra hatı onarır, topraklama anahtarı çıkarmayı unuttuysanız

Çarpışma hızlandırılmalıdır.

4. Üç tekrar kapanma gecikme zamanı ayarlanabilir;

Saldırı kapanma devre, yanlış çalışmaya karşı tasarımı benimser ve anti-saldırı fonksiyonuna sahiptir.

5Sıfır dizgi akımı bölge içi hataları bölge dışı hatalardan ayırt edebilir.

6Uzaktan kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.

Özellik:

1Vakum kesintisi teknolojisi: ZW20-12 devre kesici, yay söndürme ortamı olarak vakum kesintisi kullanır.Vakum kesiciler yayları söndürmede son derece etkilidir ve mükemmel dielektrik dayanıklılık sağlar, yüksek gerilim akımlarının güvenilir bir şekilde kesilmesini sağlar.

2Dışarıda Kullanım: Bu devre kesici özellikle dış mekan kurulumları için tasarlanmıştır, bu da alt istasyonlarda, dağıtım ağlarında ve diğer dış mekan elektrik sistemlerinde kullanılmasına uygun hale getirir.Kötü çevre koşullarına dayanacak şekilde inşa edilmiş., sıcaklık değişimleri, nem ve toz, yağmur ve UV radyasyona maruz kalma dahil olmak üzere.

3Yüksek Voltaj: ZW20-12 devre kesici, 12 kilovolt (kV) değerli bir voltajla yüksek voltajlı uygulamalar için tasarlanmıştır.Bu gerilim seviyesinde çalışan elektrik sistemlerini idare edebilir..

4Kompakt Tasarım: Çevre kesicinin kompakt bir tasarıma sahip olması, daha kolay monte edilmesini ve dış mekanizma veya alt istasyon düzenlemelerine entegre edilmesini sağlar.Kompakt boyut, aynı zamanda alan tasarrufu ve kullanılabilir kurulum alanının verimli kullanımını kolaylaştırır.

5Güvenilir çalışma: ZW20-12 devre kesici güvenilir çalışma için tasarlanmıştır.ve istikrarlı ve verimli değişim işlemlerini sağlamak için gelişmiş mekanizmalar, hata veya arıza riskini en aza indirir.

6.Güvenlik özellikleri: Çapraz, operatör ve sistem güvenliğini artırmak için güvenlik özellikleriyle donatılmıştır. Bunlar, yanlış çalışmayı önlemek için kilitleme mekanizmaları içerebilir.Durum bilgisi sağlamak için mekanik ve elektrik göstergeler, ve elektrikli parçalarla kazara temas önlemek için güvenlik panjurları.




Yerleşim:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatıyor:

Devre kesintisi: Vakum devre kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak çalışır.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı güç sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme yalıtıcısı genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğinin sağlanmasında çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

GW9 serisi dış bağlantı kesici anahtarının tanıtımı

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electric-vacuum-circuit-breakers-creamic.html

Uygulama

1Alt istasyonlar: ZW20-12 devre kesici genellikle birincil dağıtım sisteminin bir parçası olarak açık hava alt istasyonlarında kullanılır.Transformörler gibi elektrikli ekipmanları korumak ve kontrol etmek için kullanılır, jeneratörler ve otobüs çubuğu.

2Dağıtım Ağı: Bu devre kesici, yüksek gerilimli gücün birden fazla yere dağıtıldığı açık hava dağıtım ağları için uygundur.Hata akımlarını keserek ve ağın hatalı bölümlerini izole ederek güvenilir ve güvenli bir işleyişi sağlamaya yardımcı olur.

3Endüstriyel Tesisler: ZW20-12 devre kesici, fabrikalar, üretim tesisleri ve madencilik operasyonları gibi endüstriyel tesislerde bulunan açık havada yüksek voltajlı sistemlerde kullanılır.Kritik elektrikli ekipmanları korur ve güç kaynağının sürekliliğini sağlar..

4Yenilenebilir Enerji Tesisleri: Rüzgar çiftlikleri veya güneş enerjisi santralleri gibi açık hava yenilenebilir enerji tesislerinde,ZW20-12 devre kesici elektrik altyapısını korumak ve yenilenebilir kaynaklardan üretilen gücü değiştirmek için kullanılır.

5Demiryolları: Bu devre kesici, demiryollarının elektriklenmesiyle ilişkili açık havada yüksek voltajlı sistemlerde kullanılır.Üst kateneri sistemleri ve çekiş alt istasyonları dahil.

6Petrol ve Gaz Endüstrisi: ZW20-12 devre kesici, petrol ve gaz endüstrisinde açık havada yüksek voltajlı sistemlerde uygulama bulur.Elektrikli ekipmanları korumak ve açık deniz platformlarında güç dağıtımını kontrol etmek için kullanılır., rafineriler ve pompalama istasyonları.

7Altyapı Projeleri: ZW20-12 devre kesici, havaalanları, limanlar ve güç aktarım hatları gibi çeşitli açık hava altyapı projeleri için uygundur.Önemli altyapıyı korumak ve kesintisiz güç tedarikini sağlamakta çok önemli bir rol oynar..

Durum:

1Yükseklik: 2000 metre.

2Çevre sıcaklığı: -30°C~+55°C

En yüksek yıllık ortalama sıcaklık 20°C'dir

Maksimum günlük ortalama sıcaklık 30°C

3- Nitelik nem: %95 (~ 25°C)

4Deprem kapasitesi: zemin seviyesindeki hızlanma 0.3g

Yerin dikey hızlanması 0.15g

Üç sinüs dalgası için hareket ederken

Güvenlik faktörü 1.67

5Deprem yoğunluğu: 7 derece.

6Maksimum günlük sıcaklık farkı:25°C

7Kurulum yeri: 10kv açık hava hattı, kullanıcı sorumluluğu sınırlama noktası

8.Toplama yöntemi:Nötr nokta dokunmuyor, yay bastırma bobini toplama ve düşük dirençli topraklama


Teknik parametreler:

ZW20-12 ((F)

GW9-10
