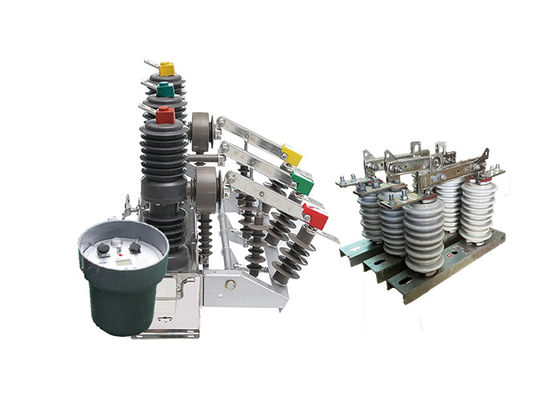

Akıllı denetleyici ile elektrikli bölüntüleyici 3P Dış ceramik kanca ile vakumlu devre kesici çift

Akıllı denetleyici ile elektrikli bölüntüleyici 3P Dış ceramik kanca ile vakumlu devre kesici çift

Ürün Tanımı:

ZW32 Serisi yüksek voltajlı vakum devresi kesicisi, 12kV nominal voltajı ve 50Hz üç fazlı alternatif akımlı bir açık hava dağıtım ekipmanıdır.Temel olarak açmak ve kapatmak için kullanılır yük akımı, güç sistemindeki aşırı yük akımı ve kısa devre akımı. Alt istasyon ve endüstriyel ve madencilik işletmelerinin güç dağıtım sisteminde koruma ve kontrol için uygundur,Ayrıca kırsal elektrik şebekelerinin sıklıkla çalıştığı yerler. Devre kesici küçük hacim, hafif ağırlık, anti-kondansiyon, ücretsiz bakım ve benzeri özelliklerine sahiptir. Zorlu hava koşullarına ve kirli ortama adapte olabilir.ZW32 Serisi yüksek voltajlı vakum devre kesici, 12kV nominal voltajı ve 50Hz üç fazlı alternatif akımlı bir açık hava dağıtım ekipmanıdır.Önemli olarak güç sisteminde yük akımı, aşırı yük akımı ve kısa devre akımı açmak ve kapatmak için kullanılır.Alt istasyon ve endüstriyel ve madencilik işletmelerinin güç dağıtım sisteminde koruma ve kontrol için uygundur, ve ayrıca kırsal elektrik şebekelerinin sıklıkla çalıştığı yerler. devre kesici küçük hacim, hafif ağırlık, kondensasyon karşıtı, bakım ücretsiz vb. özelliklerine sahiptir.Kötü hava koşullarına ve kirli çevreye uyum sağlayabilir.

GW9-10 Serisi kanca anahtarı, bakım ve onarım amacıyla elektrik devrelerini izole etmek için kullanılan taşınabilir, yüksek voltajlı bir elektrik anahtarıdır.Tipik olarak orta ve yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Loadbuster Elektrik İzolatörü taşınabilir ve gerektiği yere kolayca taşınabilir şekilde tasarlanmıştır.Tipik olarak birkaç kilovolttan birkaç yüz kilovoltaya kadar değişen.

Anahtar, bakım veya onarım amacıyla güç sisteminin bir bölümünü izole etmek için kullanılır. Anahtarın açık veya kapalı olup olmadığını gösteren görsel göstergeler vardır.Operatörlerin devrenin durumunu bilmesini kolaylaştırmak.

Loadbuster Elektrik İzolatörü, devreyi değiştirmek ve izole etmek, ayrıca ekipmanları topraklamak ve enerjiden çıkarmak gibi çok çeşitli uygulamalar için kullanılabilir.Elektriksel tehlikelerden operatörleri korumak için güvenlik özellikleri ile tasarlanmıştır., örneğin canlı parçalarla kazara temas etmeyi önleyen yalıtım malzemeleri gibi.

Değiştiricinin kullanımı kolaydır ve çalıştırılması için minimum eğitim gerektirir.

Kontrolör Girişi:

1Gelişmiş İletişim ve Uzaktan İzleme: ZW32-12 vakum devre kesici, izleme sistemlerine sorunsuz entegrasyon sağlayan 485/232 iletişim arayüzü ile donatılmıştır.Ayrıca uzaktan izleme için optik fiber veya kablosuz iletişim yoluyla bağlanabilir.Bu, devre kesici durumunun, performansının ve arıza koşullarının gerçek zamanlı olarak izlenmesini sağlar, proaktif bakımı ve verimli sorun gidermesini kolaylaştırır.

2Yeniden kilitlendikten sonra hızlandırma fonksiyonu: Kalıcı bir arıza durumunda, ZW32-12 devre kesici otomatik hızlandırma tetikleme fonksiyonuna sahiptir.Bu demek oluyor ki, eğer hatası tekrar kapattıktan sonra devam ederse, devre kesici otomatik olarak artan hızla çalışacak, kalıcı arızalara karşı daha iyi koruma sağlayacak ve sisteme olası hasarı en aza indirecektir.

3Düzenlenebilir tekrar kapanma gecikme süresi: ZW32-12 devre kesici, tekrar kapanma gecikme süresinin ayarlanmasını sağlar.Bu özellik, güç sisteminin özel gereksinimlerine göre yeniden kapanma işlemini yapılandırmada esneklik sağlar.Farklı hata senaryolarına sistemin yanıtını optimize etmek ve genel sistem güvenilirliğini iyileştirmek için özelleştirmeyi sağlar.

4.Anti-Misoperation Tasarımı ve Anti-Jump Fonksiyonu: ZW32-12 devre kesici, atlama kapanış devresi için bir anti-misoperation tasarımı içerir.Bu tasarım, devre kesicinin kazara veya istemsiz olarak kapatılmasını engeller.Ek olarak, devre kesici'nin dış faktörlerden kaynaklanan ani çıkış riskini azaltarak sabit bir kapalı pozisyonda kalmasını sağlayan bir atlama karşıtı fonksiyonu içerir.

5Sıfır sıralı akımla hata ayrımcılığı: ZW32-12 devre kesici, sıfır sıralı akım analizi kullanarak bölge içi ve bölge dışı hataları ayırt etme yeteneği ile donatılmıştır.Bu doğru hata ayrımcılığını sağlar, daha hızlı ve daha hassas hata izole edilmesini ve güç sistemine etkisini en aza indirmesini sağlar.

6İşlem hatalarının önlenmesi için uzaktan kumanda anahtarı: ZW32-12 devre kesici, yanlış işlemlerin önlenmesi için özel bir tasarıma sahip bir uzaktan kumanda anahtarı içerir.Bu özellik, uzaktan işlemlerin güvenli bir şekilde gerçekleştirilmesini sağlar ve kazara çarpma veya istenmeyen eylemlerin riskini azaltır..

Teknik özellik:

1 Yüksek mühürleme performansına sahip üç fazlı sütunlu tamamen kapalı yapı
A.Istikrarlı ve güvenilir kırma performansı, yanma ve patlama tehlikesi yoktur; bakım yok, küçük hacim, hafif ağırlık, uzun kullanım ömrü.

B.Özellikle soğuk veya nemli alanlarda kullanılmak için uygun güçlü nem ve kondansiyona dayanıklılık.

C.İthalat edilen malzemeler iyi yalıtım özelliklerine, yüksek sıcaklığa dayanıklılığına, UV direncine, yaşlanmaya dayanıklılığına sahiptir.

2 Yüksek verimlilik ve güvenilir minyatürleştirilmiş atlama işletim mekanizması

A.Enerji depolama motorunun gücü düşüktür, kapının enerji tüketimi düşüktür, mekanizma aktarımı doğrudan eylem aktarım modunu benimser, parça sayısı azdır,Ve güvenilirliği yüksek..

B.İşleme mekanizması, korozyonu etkili bir şekilde önlemek ve mekanizmanın güvenilirliğini artırmak için mühürleme kutusuna yerleştirilir.

3 Konforlu ve esnek manipülasyon ve serbest kombinasyon performansı

A.El değiştirme / elektrikli bölme ve kapanma / uzaktan kumanda işlevi kullanılabilir.

B.Akıllı denetleyici ile dağıtım otomasyonunu elde etmek için veya otomatik olarak tekrar kapanan bir cihaz oluşturmak için tesadüf denetleyiciyle segmentli bir cihaz.

C.Aşırı akım veya kısa devre koruması için iki fazlı veya üç fazlı akım transformatörleri kurulabilir.

D.Akıllı denetleyici için akım edinme sinyali sağlayabilir ve kullanıcının talebine göre ölçüm için akım transformatörü kurabilir.
E.Üç fazlı bağlantı yalıtım anahtarı, hata geçirmez kilitleme cihazı ile donatılabilir ve uygun bakım için şimşek yakalayıcı sütun yalıtımlarıyla bağlanabilir.

Yapı:

Yük anahtarı üç parçadan oluşur: sütun, taban ve montaj, sabitleme ve kaldırma için süspansiyon.

1Vakum yay söndürme odası ile sütuna monte edilmiş yüksek gerilimli yük anahtarı, istikrarlı ve güvenilir kırma performansına sahiptir.bakımsız, küçük boyutlu, hafif ve uzun ömürlü.

2.Yük anahtarı, yüksek sıcaklıklı ve nemli alanlarda kullanılmak üzere uygun, iyi mühürleme performansı, nem ve çiy önleme yetenekleriyle tamamen kapalı bir yapıyı benimser.

3.Yük anahtarı açılış ve kapanış için manuel veya elektrikle çalıştırılabilir ve ayrıca uzaktan kontrol edilebilir.

4İşleme mekanizması yenilikçidir, basit, çalışmada güvenilirdir, boyutu kompakttır ve 10.000'e kadar mekanik bir yaşam süresi vardır.ve voltaj seviyesi -220V arasından seçebilirsiniz, 110V, 48V veya 24V.

Durum:

1. 2000 metreden fazla olmayan yükseklik;

2- 45 ° C ~ + 40 ° C. Gündelik sıcaklık farkı: 25 ° C.

3Rüzgar hızı 35 m / s'den fazla değil.

4Yanıcı, patlayıcı tehlikeli kimyasal korozyon ve şiddetli titreşim yerleri yok.

Teknik parametreler:

ZW32-12

GW9-10

İzolasyon kesicisi ile kullanılan devreler kullanıldığında etkiyi ikiye katlar.
