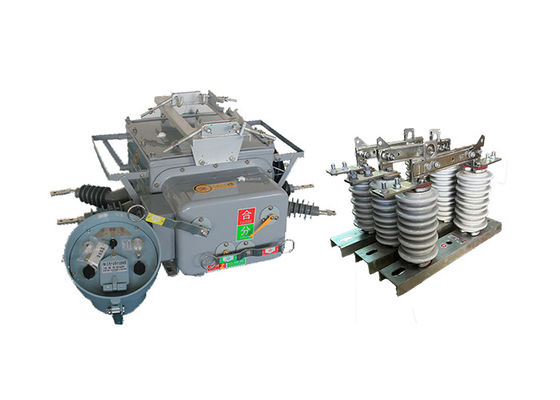

Güçlü Vakum Elektrik Bölümleyici AC Uzaktan Kumanda Yüksek Voltajlı Dikey Kanca ile Otomatik Çalıştırılır

Güçlü Vakum Elektrik Bölümleyici AC Uzaktan Kumanda Yüksek Voltajlı Dikey Kanca ile Otomatik Çalıştırılır

Ürün Tanımı:

ZW20-12(F) vakum elektrik kesim cihazı, birden fazla fonksiyonu tek bir akıllı cihazda birleştiren yeni bir üründür.vakum yük anahtarı, yeniden kapatıcı ve bölümlendirici, çeşitli uygulamalarda çok yönlülük ve verimlilik sunar.

Boundary Load Switch'in ana bileşenleri arasında bir vakum kesicisi, CH-40 kontrolörü ve harici bir voltaj transformatörü vardır.CH-40 denetleyici gelişmiş koruma sağlarken, kontrol ve iletişim fonksiyonları, dağıtım otomasyon hattı halka ağları için isteğe bağlı bir dış voltaj transformatörü,İki taraflı PT (potansiyel transformatör) bağlantıları için kullanılabilir.

Bu ürün, 10kV ve 13kV şehir ve kırsal elektrik şebekelerinde geniş çapta kullanılmaktadır.ve halka ağlarında hat yükü dağıtımı için otomatik anahtar cihazıEk olarak, şube güç tedarik hatlarında sınır anahtarı (genellikle bir bekçi olarak bilinir) ve aynı zamanda üst dağıtım ağlarında yeniden kapatıcılar ve bölümlendirici olarak işlev görebilir.

Vakumlu elektrikli kesimci, verimli izleme ve kontrolü sağlayan uzaktan yönetim yetenekleri sunar.,Dağıtım otomasyon sistemlerine sorunsuz entegrasyonu kolaylaştırmak.

Cihaz, fazalar arasındaki mA seviyesindeki sıfır dizi akımları ve kısa devre akımlarını tespit etme yeteneği de dahil olmak üzere güvenilir algılama ve yargılama mekanizmaları kullanır.Bu, tek fazlı topraklama hatalarını ve fazdan fazına kısa devre hatlarını otomatik olarak kaldırmayı sağlar, sistemin hata yönetimi yeteneklerini artırır.

Vakumlu elektrikli kesimlizin ana anahtarı vakumlu kemer teknolojisini kullanırken, yalıtım sistemi SF6 ve N2 karışık gaz yalıtımını içerir.patlama geçirmez, ve Japonya, Almanya ve Fransa'dan gelen yalıtım sistemi teknolojileri, mükemmel genel mühürleme performansını sağlar.Sızıntıları önleyen ve cihazın performansının dış ortamdan etkilenmediğini sağlayan.

Boundary Load Switch'in yay işletim mekanizması, minyatürleşme ve performans optimizasyonu düşünülmüş olarak tasarlanmıştır.geleneksel yay mekanizmalarına kıyasla daha yüksek hareket güvenilirliği ile sonuçlanırBu tasarım iyileştirmesi, cihazın genel operasyonel verimliliğini ve ömrünü artırır.

GW9-10 dikey kanca, bakım veya onarım amacıyla elektrik ağının veya sisteminin bir bölümünü sistemin geri kalanından izole etmek için tasarlanmış bir elektrik anahtarıdır.Tipik olarak yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Anahtar, hata veya aşırı akım gibi normal veya anormal koşullar altında açılıp kapanmak üzere tasarlanmıştır.Sistem bölümünü ağın geri kalanından fiziksel olarak ayırır., bu bölüme elektrik akışını engeller.

Yüksek voltajlı bağlantı kesme anahtarları tipik olarak 600 volt ile 765.000 volt arasındaki voltajlarda çalışmak için tasarlanmıştır ve manuel veya otomatik olarak çalıştırılabilir.Genellikle alt istasyonlara veya elektrik direklerine monte edilirler., ve elektrik şebekesi altyapısının önemli bir bileşenidir.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.



Kontrol cihazının özellikleri:

Koruma, otomatik kontrol, kontrol / sorgu, iletişim, yazılım yönetimi ve diğer işlevlerle akıllı terminal kontrolörü.

1 Tamamen çalışıyor

· Mükemmel hat koruması, uzaktan kumanda, alarm, uzaktan izleme ve diğer işlevler.

2 Düşük maliyetli ve pratik

· herhangi bir iletişim donanımı yatırımı olmadan GSM ağı, SMS hizmetini açmak için bir SIM kart satın almak;

Belirlenen cep telefonlarının kullanımı, bilgi şifreleme, şifre doğrulama ve diğer güvenlik araçları;

· GSM modülü cep telefonu numarasını belirleyebilir, sadece bağlı cep telefonu ömrünü kabul eder;

· Uzaktan kumanda ve diğer kontrol noktaları için metin mesajlarını şifrelemek. · Uzaktan kumanda gibi yaşamı kontrol eden metin mesajlarını şifrelemek.

Sistem kontrolünün güvenliğini sağlamak, yanlış çalışmayı önlemek için önceden ayarlama - onaylama - çalıştırma - okul uzaktan kumanda moduna geri dön.

4 Sistem kurmak kolay

· İletişim hatları kurmak ve iletişim hatlarını düzeltmek gerekmez.

SMS akıllı izleme terminalini doğru bir şekilde yükleyin, SIM kartı yerleştirin, belirlenen mobil numarayı ayarlayın ve sistem çalışmaya başlar.

5 Her zaman ve her yerde mobil izleme

· Bir sinyalin bulunduğu herhangi bir yerde, özel personelin izlemesine gerek kalmadan gerçek zamanlı olarak izlenebilir ve görüntülenebilir.



Özellik:

1 Güçlü kirlenme karşıtlığı, yüksek ve düşük sıcaklıkta yüksek dayanıklılık, yanma ve patlama tehlikesi yoktur.

2 tamamen kapalı yapı, kutu SF6 gazı ile doludur, iyi mühürlenmiş, yüksek sıcaklık ve nemli alanlar için uygundur.

3 yerleşik CT, bilgi analizi için akıllı kontrol cihazı için çıkış akımı ve oran ayarlanabilir, bağlantı terminali ilgili terminale bağlıdır.

İşleme mekanizması yeni, basit, küçük boyutlu, hafif ve güvenli ve güvenilir bir işletim.

5 Kabuk, "enerji depolama", "noktalar" ve "birleştirilmiş" durumları belirgin bir şekilde gösterir.




Yapı:

1Mikrobilgisayar Relay Koruma ve İzleme: ZW20-12 devre kesici, kontrolörü olarak mikrobilgisayara dayalı bir röle koruma ve izleme cihazına sahiptir.Bu gelişmiş teknoloji, hasar tespitini doğru ve akıllı bir şekilde yapabilmemizi sağlar., analiz ve kontrol, devrede kesicinin genel performansını ve güvenilirliğini artırır.

2Hava koşullarına ve kondansiyona dayanıklılık: Devre kesici doğal hava koşullarına ve kondansiyona dayanıklı olarak tasarlanmıştır.Zorlu çevre koşullarında bile güvenilir çalışmayı sağlamak için sağlam malzemeler ve koruyucu önlemler içerir, dayanıklılığını ve uzun ömürlülüğünü arttırır.

3. Havacılık Bağlantısı Bağlantısı: ZW20-12 devre kesici kullanım modeli, havacılık bağlantısı aracılığıyla anahtar gövdesine bağlanır.Bu tip bağlantı güvenli ve güvenilir bağlantılar sağlar, gevşek veya arızalı bağlantılar riskini en aza indirir ve denetleyici ile anahtar gövdi arasındaki istikrarlı iletişim ve kontrolü sağlar.

4Yüksek Bağlantı Güvenilirliği ve Koruma Seviyesi: Devre kesici, sistem içindeki tutarlı ve güvenli elektrik bağlantılarını sağlayarak iyi bir bağlantı güvenilirliği sağlar.Yüksek koruma seviyesi sunar., iç bileşenleri ve elektrik devrelerini toz, nem ve fiziksel hasar gibi harici faktörlere karşı korur.

5.Analog Giriş Kanalları: ZW20-12 devre kesici denetleyicisi dört analog giriş kanalı içerir. Bu kanallar, A faz akımı da dahil olmak üzere çeşitli elektrik parametrelerini izler,C faz akımıBu değerlerin gerçek zamanlı izlenmesi ve önceden belirlenmiş eşiğe karşı karşılaştırılması, hataların doğru tespit edilmesini ve uygun bir harekete geçilmesini sağlar.

6Hata tespiti ve tedavisi: Kontrolör elektrik parametrelerini sürekli olarak izler ve hatayı tespit ettikten sonra, hatayı tespit etmek için sabit değerlerle karşılaştırır.denetleyicinin ilgili işleme başlaması, örneğin devre kesici çalıştırmak veya etkili ve zamanında

Uygulama

1Bağlantıyı kesme anahtarı ve temas anahtarı: ZW20-12 ((F) devre kesici, güç dağıtım sistemlerinin halka ağ konfigürasyonunda bağlantıyı kesme anahtarı veya iletişim anahtarı olarak kullanılabilir.Bakım veya arıza koşulları sırasında devrelerin açılmasını ve kapatılmasını sağlar.

2Otomatik Değiştirme Cihazı: Halka ağ yapılandırmasında yük geçişinin uygulanmasını sağlayan otomatik bir anahtar cihazı olarak hizmet eder.Bu özellik, güç dağıtımının esnekliğini ve verimliliğini artırır.

3Sınır anahtarı: Güç kaynağının dal hatlarında, ZW20-12 ((F) devre kesici bir sınır anahtarı veya "bekçi köpeği" olarak işlev görebilir." Şube hattını aramak ve korumak için yardımcı olur..

4.Kapatıcı ve Bölümlendirici: Devre kesicisi, hava dağıtım ağlarında yeniden kapatıcı ve bölümlendirici olarak çalışabilir.Geçici arızalardan sonra otomatik olarak gücü geri yükler ve arızalı bölümleri izole eder..




Teknik parametreler:

ZW20-12 ((F)

GW9-10
