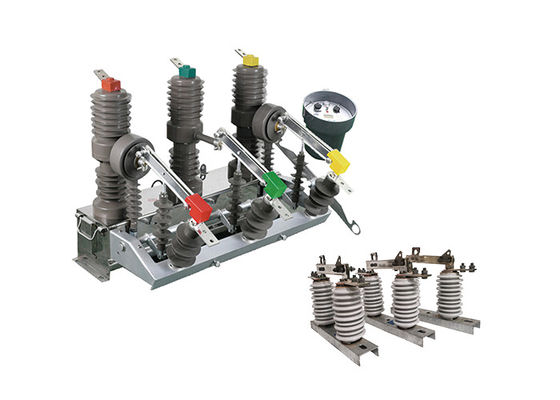

Akıllı sınırlama kontrolörü ile elektrikli bölüm ölçümcüsü bağlantı destekler

Akıllı sınırlama kontrolörü ile elektrikli bölüm ölçümcüsü bağlantı destekler

Ürün Tanımı:

ZW32 Serisi akıllı sınırlama elektrikli kesmeci, 12kV nominal voltajı ve 50Hz üç fazlı alternatif akımlı bir açık hava dağıtım ekipmanıdır.Temel olarak açmak ve kapatmak için kullanılır yük akımı, güç sistemindeki aşırı yük akımı ve kısa devre akımı. Alt istasyon ve endüstriyel ve madencilik işletmelerinin güç dağıtım sisteminde koruma ve kontrol için uygundur,Ayrıca kırsal elektrik şebekelerinin sıklıkla çalıştığı yerler. Devre kesici küçük hacim, hafif ağırlık, anti-kondansiyon, ücretsiz bakım ve benzeri özelliklerine sahiptir. Zorlu hava koşullarına ve kirli ortama adapte olabilir.

GW9-10 kanca anahtarı, bakım veya onarım için bir hava güç aktarım hattının bir bölümünü izole etmek için kullanılan bir elektrik anahtarıdır.Genellikle yüksek voltajlı elektrik sistemlerinde kullanılır., örneğin elektrik servisleri tarafından uzun mesafeler boyunca elektrik aktarmak için kullanılanlar.

Anahtar, bir iletim kulesi veya direği gibi bir üst yapıya monte edilir ve açık hava elektrik sistemlerinde karşılaşılan sert çevresel koşullara dayanacak şekilde tasarlanmıştır.Dikey bir, ya da yukarı ve aşağı hareket, tipik olarak bakır veya diğer iletken malzemelerden yapılmış olan anahtar kontaklarını bağlamak veya bağlamaktan çıkarmak için.

Kanca anahtarı, nakliye hattında görünür bir kesinti sağlamak için tasarlanmıştır, bu da bakım personelinin elektrik çarpması veya ekipman hasarı riski olmadan hat üzerinde güvenli bir şekilde çalışmasına izin verir.Genellikle diğer güvenlik cihazlarıyla birlikte kullanılırElektrik sistemini ve üzerinde çalışan insanları korumak için topraklama anahtarları ve dalgalanma durduricileri gibi.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.

Kontrolör Girişi:

Denetleyici, uzaktan izleme ve kontrol için izin veren 485/232 arayüzü üzerinden iletişimi destekler.
Ağır bir düğme tespit edildiğinde, cihaz kalıcı bir arıza durumunda otomatik olarak çıkış sürecini hızlandırır.
Uzakdan/El ile kapatma ve yeniden kapatma: Kullanıcının devreyi uzaktan veya manuel olarak kapatma ve yeniden kapatma seçeneği vardır.Eğer kullanıcı, bir hatı onardıktan sonra gücü geri getirirken topraklama düğmesini çıkarmayı unutursa, cihaz güvenlik sağlamak için çıkış sürecini hızlandırabilir.
Bu özellik, bir arızadan sonra devreyi yeniden kapatmadan önce uygun gecikmeyi belirlemede esneklik sağlar.
Kontrolörün sıçrama kapanma devresinin yanlış işletim karşıtı bir tasarımı vardır.
Denetleyici, sıfır dizilme akımına dayanarak bölge içi ve bölge dışı arızaları ayırt edebilir.Bu yetenek hataların yerini belirlemeye yardımcı olur ve daha hedefli sorun giderme ve bakımı sağlar.
Hataların önlenmesi: Uzaktan kumanda anahtarı hataların önlenmesi için tasarlanmıştır. Bu tasarım özelliği anahtarın kazara tetiklenmemesini sağlar.Böylece istenmeyen eylemlerin riskini azaltır..

Özellik:

1.Adlık Voltaj ve Akım: Çapraz dağıtım ekipmanları için uygun bir adlık voltajı olan üç fazlı AC sistemleri için tasarlanmıştır.50Hz frekansında çalışır ve 630A'dan 1250A'ya kadar bir değerli akım aralığı vardırBu daha yüksek akım derecesi, daha yüksek güç yükleri yer alan uygulamalar için uygun hale getirir.

2Kısa devre kapasitesi: Çapraz, 20kA'lık yüksek kısa devre akımına sahiptir. Bu, 20.000 Ampere'ye kadar hata akımlarını etkili bir şekilde kesebileceği ve ele alabileceği anlamına gelir.Kısa devreye karşı güvenilir koruma sağlamak ve elektrik sistemine olası hasarı sınırlamak.

3Sistem Koruması ve Kontrolü: Bu devre kesicinin temel amacı elektrik sistemini korumak ve kontrol etmektir.Aşırı akım koşullarında akımın akışını kesmek için tasarlanmıştırAkımı keserek, ekipmanın hasar görmesini önlemeye yardımcı olur ve sistemin güvenliğini sağlar.

4Dış Kullanım: Bu devre kesici özellikle dış mekanlarda kullanılmak üzere tasarlanmıştır ve çeşitli dış mekan dağıtım sistemlerinde uygulanmaya uygundur.Güçlü yapısı ve koruyucu kaplaması, hava koşulları gibi çevresel faktörlere dayanmasını sağlar, toz ve nem.

5Endüstriyel ve Madencilik Uygulamalar: Devre kesici, güvenilir ve verimli güç dağıtımının çok önemli olduğu endüstriyel ve madencilik tesisleri için çok uygundur.Yüksek akım derecesi ve sağlam tasarımı, endüstriyel ve madencilik operasyonlarında yaygın olarak bulunan ağır makinelerin ve ekipmanların güç taleplerini ele almak için uygun hale getirir.

6Kırsal ve Sık Çalışma Çevreleri: Çapraz, sık çalıştırılması gereken kırsal alanlar ve yerler için uygun hale getirerek kurulması ve çalıştırılması kolaydır.Kullanıcı dostu tasarımı ve güvenilir performansı zorlu ortamlarda bile sorunsuz çalışmayı ve bakımı sağlar.

Avantajı:

1Kompakt Tasarım: ZW32-12 vakumlu devre kesici, elektrikli tesisatlarda alanın verimli kullanılmasını sağlayan küçük bir boyutla tasarlanmıştır.Kompakt tasarımı, alanın sınırlı olduğu yerlerde kurulumlar için uygundur, örneğin kompakt alt istasyonlarda veya anahtarlama odalarında.

2Hafif Yapı: ZW32-12 devre kesici, genel ağırlığını azaltan hafif malzemelerle yapılmıştır.,ve kurmak, kurulum ve bakım prosedürleri sırasında gerekli fiziksel çabayı en aza indirmek.

3Temizliksiz Çalışma: ZW32-12 vakumlu devre kesici, bakımsız çalışma için tasarlanmıştır.Yay söndürme araçlarının düzenli bakımını veya değiştirilmesini gerektirmeyenBu özellik, zaman ve kaynak tasarrufu sağlayarak rutin bakım faaliyetlerine olan ihtiyacı azaltır.

4.Kondansiyon Karşıtı Önlemler: ZW32-12 devre kesici, ekipman içinde nem birikmesini ve kondansiyonun önlenmesi için kondansiyon karşıtı önlemler içerir.Bu önlemler, nem karşıtı malzemelerin kullanılmasını içerebilir., mühürleme teknikleri ve havalandırma sistemleri, nemli ortamlarda bile güvenilir çalışmayı sağlar.

5.Kötü Hava Durumlarına ve Kirli Çevreye Direniş: ZW32-12 devre kesici, kötü hava koşullarına ve kirli ortamlara dayanacak şekilde tasarlanmıştır.Güçlü malzemelerle yapılmış ve nemden koruma sağlayan koruyucu kaplamalarlaBu, zorlu dış mekan veya endüstriyel ortamlarda bile devre kesicinin güvenilirliğini ve performansını sağlar.

Yapı

1Vakum yay söndürme odası ile sütuna monte edilmiş yüksek gerilimli yük anahtarı, istikrarlı ve güvenilir kırma performansına sahiptir.bakımsız, küçük boyutlu, hafif ve uzun ömürlü.

2.Yük anahtarı, yüksek sıcaklıklı ve nemli alanlarda kullanılmak üzere uygun, iyi mühürleme performansı, nem ve çiy önleme yetenekleriyle tamamen kapalı bir yapıyı benimser.

3.Yük anahtarı açılış ve kapanış için manuel veya elektrikle çalıştırılabilir ve ayrıca uzaktan kontrol edilebilir.

4İşleme mekanizması yenilikçidir, basit, çalışmada güvenilirdir, boyutu kompakttır ve 10.000'e kadar mekanik bir yaşam süresi vardır.ve voltaj seviyesi -220V arasından seçebilirsiniz, 110V, 48V veya 24V.

Teknik parametreler:

ZW32-12

GW9-10
