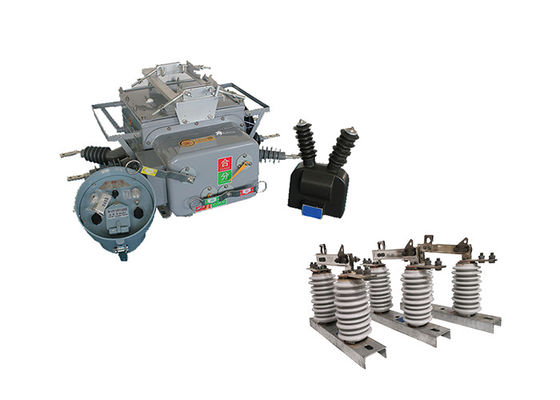

ZW20-12 ((F) Elektrikli Dış Sınır Vakum Devre Kesicisi 180kg Porselen İzolasyon Bağlantı kesici ile

ZW20-12 ((F) Elektrikli Dış Sınır Vakum Devre Kesicisi 180kg Porselen İzolasyon Bağlantı kesici ile

Ürün Tanımı:


ZW20-12 ((F) Dış Çevre Vakum Devre Kesicisi, vakum kesicisi, vakum yük anahtarı, yeniden kapatıcı ve bölümleştiricinin işlevlerini birleştiren çok yönlü ve akıllı bir cihazdır.10kV ve 13kV dağıtım ağlarında kullanılmak üzere tasarlanmıştır., özellikle şehir ve kırsal elektrik ağlarında.
ZW20-12 ((F) devre kesiciliğinin ana bileşenleri arasında bir vakum kesici, CH-40 denetleyici ve harici bir voltaj transformatörü vardır.Vakum kırıcı elektrik devrelerini kesmek ve yapmak için sorumludurCH-40 denetleyici akıllı koruma ve kontrol işlevleri sağlarken, harici voltaj transformatörü kontrol ve izleme amaçlı doğru voltaj ölçümüne yardımcı olur.



Kontrolörün özellikleri:

1. 485 / 232 iletişim arayüzü ile veya optik fiber yoluyla, kablosuz uzaktan izleme; yeniden kapattıktan sonra hızlandırma fonksiyonu; anahtar ağır olduğunda,Kalıcı bir arıza durumunda otomatik hızlandırma patlaması;
2- Uzakdan devreye gir, hızlanmalı.
3.Üç geri kapama / el kapama, sürtüşme hızlandırmak için ve kapama geri kapama: Kullanıcı, hatı tamir ettikten sonra güç gönderir, eğer topraklama kaldırmayı unutursa g gecikme süresi ayarlanabilir;
4Atlama kapanma devresinin yanlış çalışmaya karşı tasarımı var ve atlama karşıtı fonksiyonu var.
5Sıfır dizilme akımı, bölge içi ve bölge dışı hataları ayırt edebilir.
6Uzak kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.



Uygulama:


1Bağlantıyı kesme anahtarı ve temas anahtarı: ZW20-12 ((F) devre kesici, güç dağıtım sistemlerinin halka ağ konfigürasyonunda bağlantıyı kesme anahtarı veya temas anahtarı olarak kullanılabilir.Bakım veya arıza koşulları sırasında devrelerin açılmasını ve kapatılmasını sağlar.
2Otomatik Değiştirme Cihazı: Halka ağ yapılandırmasında yük geçişinin uygulanmasını sağlayan otomatik bir anahtar cihazı olarak hizmet eder.Bu özellik, güç dağıtımının esnekliğini ve verimliliğini artırır.
3Sınır anahtarı: Güç kaynağının dal hatlarında, ZW20-12 ((F) devre kesici sınır anahtarı veya "bekçi köpeği" olarak işlev görebilir." Şube hattını aramak ve korumak için yardımcı olur..
4.Kapatıcı ve Bölümlendirici: Devre kesicisi, havalı dağıtım ağlarında yeniden kapatıcı ve bölümlendirici olarak çalışabilir.Geçici arızalardan sonra otomatik olarak gücü geri yükler ve arızalı bölümleri izole eder..



Çevre koşulları:

1Yükseklik: 2000 metre.
2Çevre sıcaklığı: -30°C~+55°C
En yüksek yıllık ortalama sıcaklık 20°C'dir
Maksimum günlük ortalama sıcaklık 30°C
3- Nitelik nem: %95 (~ 25°C)
4Deprem kapasitesi: zemin seviyesindeki hızlanma 0.3g
Yerin dikey hızlanması 0.15g
Üç sinüs dalgası için hareket ederken
Güvenlik faktörü 1.67
5Deprem yoğunluğu: 7 derece.
6Maksimum günlük sıcaklık farkı:25°C
7Kurulum yeri: 10kv açık hava hattı, kullanıcı sorumluluğu sınırlama noktası
8.Toplama yöntemi:Nötr nokta dokunmuyor, yay bastırma sarmalı topraklama ve düşük dirençli topraklama



Teknik parametreler:



GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.
