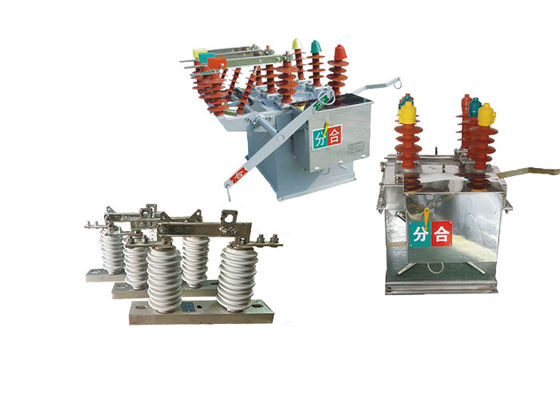

GW9 630A Kanca Değiştiricisi ile eşleşen üç fazlı endüatriyal vakumlu devre kesici Koruma için vakum yük anahtarı

GW9 630A Kanca Değiştiricisi ile eşleşen üç fazlı endüatriyal vakumlu devre kesici Koruma için vakum yük anahtarı

Ürün Tanımı:

ZW8-12 otomatik vakum devre kesici, güç iletim ve dağıtım sistemlerinde yaygın olarak kullanılan bir elektrik anahtarı türüdür.Dış ortamlarda çalışmak için tasarlanmıştır ve maksimum 12kV voltajı ve 50Hz frekansı için değerlendirilmiştir..

ZW8-12 devre kesicisinin ana işlevi, aşırı yüklenme veya kısa devre hatası durumunda elektrik akışını kesmektir.Bu, aşağı akıntıdaki elektrik ekipmanlarını hasarlardan korumaya ve elektrik kesintilerinin önlenmesine yardımcı olur.

ZW8-12 devre kesici, özellikle 10kV'de çalışan kentsel ve kırsal elektrik ağları için dağıtım sistemlerinde kullanılmak için uygundur.Uzun yıllardır enerji endüstrisinde yaygın olarak kullanılan olgun ve güvenilir bir üründür..

ZW8-12 devre kesicisinin temel avantajlarından biri vakum kesicilerinin kullanılmasıdır.Vakum kesiciler, elektrik akımlarını kesmede son derece verimlidir ve uzun ömürleri ve düşük bakım gereksinimleri ile bilinirBu, ZW8-12 devre kesicisini güç dağıtım sistemleri için uygun maliyetli ve güvenilir bir çözüm haline getirir.

GW9-10 kanca anahtarı, bakım ve onarım amaçlı elektrik devrelerini izole etmek için kullanılan taşınabilir, yüksek voltajlı bir elektrik anahtarıdır.Tipik olarak orta ve yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Loadbuster Elektrik İzolatörü taşınabilir ve gerektiği yere kolayca taşınabilir şekilde tasarlanmıştır.Tipik olarak birkaç kilovolttan birkaç yüz kilovoltaya kadar değişen.

Anahtar, bakım veya onarım amacıyla güç sisteminin bir bölümünü izole etmek için kullanılır. Anahtarın açık veya kapalı olup olmadığını gösteren görsel göstergeler vardır.Operatörlerin devrenin durumunu bilmesini kolaylaştırmak.

Loadbuster Elektrik İzolatörü, devreyi değiştirmek ve izole etmek, ayrıca ekipmanları topraklamak ve enerjiden çıkarmak gibi çok çeşitli uygulamalar için kullanılabilir.Elektriksel tehlikelerden operatörleri korumak için güvenlik özellikleri ile tasarlanmıştır., örneğin canlı parçalarla kazara temas etmeyi önleyen yalıtım malzemeleri gibi.

Değiştiricinin kullanımı kolaydır ve çalıştırılması için minimum eğitim gerektirir.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabilirken kullanmanın çift etkisi!!

Özellik:

Mikro bilgisayar koruma fonksiyonu

1Üç aşamalı bir akım koruma fonksiyonuna sahiptir: hızlı hareket, zaman sınırlı hızlı hareket ve aşırı akım koruması.

2Hızlı ve yavaş zamanlama özelliklerinin esnek ayarlanması.

3Kullanıcılar koruma değerlerini ve gecikmeleri ayarlayabilirler.

Yeniden kilitleme fonksiyonu

1En fazla üç tekrar kapanma işlemini ayarlayabilirsiniz.

2Kullanıcılar tekrar kapanma işlemlerinin sayısını ve farklı tekrar kapanma aralıklarını özgürce seçebilirler.

3Yeniden kapatmadan önce hızlandırma, yeniden kapattıktan sonra hızlandırma ve sıralı koordinasyon seçimi fonksiyonlarına sahiptir.

Ağ yeniden yapılandırma fonksiyonu

1.Alçak voltaj yolculuğu kilitleme, otomatik yeniden kilitleme, kısa süreli tekrar kilitleme, sürekli tekrar kilitleme, düşük voltaj tekrar kilitleme, otomatik sıfırlama, bekleme koruma değerinin kısa süreli etkinleştirilmesi,ve bekleme koruma değerinin sürekli etkinleştirilmesi.

2Dağıtılmış akıllı kontrol, halka ağ çalışması sırasında önceden ayarlanmış işlevlere göre gerçekleştirilebilir.

3Ağ hatası olduğunda, hatayı otomatik olarak temizler, hatalı bölgeyi izole eder, otomatik olarak güç aktarır ve hatasız bölgeye güç geri getirir.


Yapı:

1Vakum kesicisi: Vakum kesicisi devre kesicinin kalbidir. Vakum odasında mühürlenmiş sabit bir temas ve hareketli bir temastan oluşur.,Vakum kesicinin rolü, yayı söndürmek ve akımın güvenilir kesilmesini sağlamaktır.
2İşleme mekanizması: Çapraz, temasları açmak ve kapatmak için sorumlu bir çalışma mekanizması ile donatılmıştır.Hidrolik mekanizma, veya elektromanyetik çalışma mekanizması. İşleme mekanizması devrede kesicinin sorunsuz ve güvenilir çalışmasını sağlar.
3İzole edici kaplama: Döngü kesici, nem, toz ve kirletici maddeler gibi harici faktörlere karşı koruma sağlayan yalıtım kaplamasına yerleştirilmiştir.Kaplama genellikle gerekli dielektrik dayanıklılığı ve yalıtım özelliklerini korumak için yüksek kaliteli yalıtım malzemelerinden yapılır.
4Kontrol ve Koruma Sistemi: ZW8-12 devre kesici, çalışmasını izlemek ve kontrol etmek için bir kontrol ve koruma sistemi içerir.ve anormal koşulları tespit etmek için kontrol cihazları, sinyal girişi sağlar ve devre kesici açılmasını veya kapanmasını başlatır.
5Bağlantı terminalleri: Çapraz, gelen ve giden elektrik bağlantıları için bağlantı terminallerine sahiptir.bir elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli.
6Yardımcı ve kontrol bileşenleri: Fonksiyonelliğini artırmak için devrede ek yardımcı ve kontrol bileşenleri bulunabilir.Voltaj transformatörleri, akım transformatörleri ve elektrik parametrelerini izlemek, ölçmek ve kontrol etmek için gerekli diğer aksesuarlar.

Uygulama

1Güç dağıtımı: Dış boşluklu devre kesiciler, dağıtım transformatörlerini, besleyicileri ve diğer ekipmanları değiştirmek ve korumak için güç dağıtım sistemlerinde yaygın olarak kullanılır.Genellikle dışarıdaki direğe monte edilirler., alt istasyonlar ve devre değiştirme cihazları.

2.Utilities ölçeğinde yenilenebilir enerji: Dış boşluklu devre kesiciler, rüzgar ve güneş enerjisi çiftlikleri gibi utility ölçeğinde yenilenebilir enerji projelerinde, invertörleri ve diğer ekipmanları değiştirmek ve korumak için kullanılır.

3Demiryolu sistemleri: Dış boşluklu devre kesiciler, sinyal sistemleri ve demiryolu altyapısı gibi demiryolu sistemlerinde elektrikli ekipmanları değiştirmek ve korumak için kullanılır.

4Madencilik operasyonları: Açık hava vakumlu devre kesiciler, sert açık hava ortamlarında elektrikli ekipmanları değiştirmek ve korumak için madencilik operasyonlarında kullanılır.

5Petrol ve gaz endüstrisi: Dış boşluklu devre kesiciler, petrol ve gaz endüstrisinde pompalar, kompresörler ve boru hatları gibi elektrikli ekipmanları değiştirmek ve korumak için kullanılır.

Teknik parametreler:

ZW8-12


GW9-10
