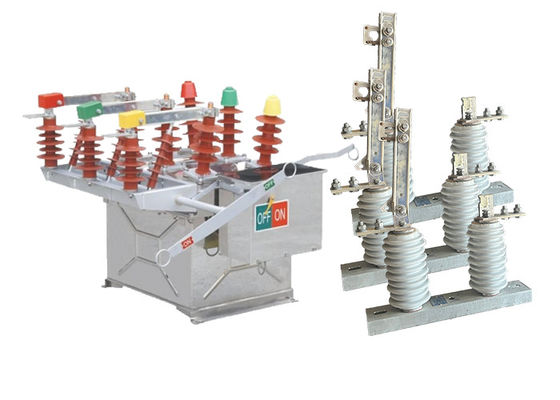

HengAnshun Yüksek Voltajlı Dikonnektör Değiştiricisi ile İşletilen Dağıtım Sisteminde Kullanılan Otomatik Vakumlu Dönem Kesicisi

HengAnshun Yüksek Voltajlı Dikonnektör Değiştiricisi ile İşletilen Dağıtım Sisteminde Kullanılan Otomatik Vakumlu Dönem Kesicisi

Ürün Tanımı:

ZW8-12 açık havada yüksek voltajlı AC vakumluk devre kesici, güç iletim ve dağıtım sistemlerinde yaygın olarak kullanılan bir elektrik devre kesici türüdür.Dış ortamlarda çalışmak için tasarlanmıştır ve maksimum 12kV voltajı ve 50Hz frekansı için değerlendirilmiştir..

ZW8-12 devre kesicisinin ana işlevi, aşırı yüklenme veya kısa devre hatası durumunda elektrik akışını kesmektir.Bu, aşağı akıntıdaki elektrik ekipmanlarını hasarlardan korumaya ve elektrik kesintilerinin önlenmesine yardımcı olur.

ZW8-12 devre kesici, özellikle 10kV'de çalışan kentsel ve kırsal elektrik ağları için dağıtım sistemlerinde kullanılmak için uygundur.Uzun yıllardır enerji endüstrisinde yaygın olarak kullanılan olgun ve güvenilir bir üründür..

ZW8-12 devre kesicisinin temel avantajlarından biri vakum kesicilerinin kullanılmasıdır.Vakum kesiciler, elektrik akımlarını kesmede son derece verimlidir ve uzun ömürleri ve düşük bakım gereksinimleri ile bilinirBu, ZW8-12 devre kesiciyi güç dağıtım sistemi için uygun maliyetli ve güvenilir bir çözüm haline getiriyor.

GW9-10 dış bağlantı kesici anahtarları, yüksek voltajlı güç iletim ve dağıtım sistemlerinde çok önemli bir rol oynar.Özellikle bakım veya onarım amacıyla devreyi güç kaynaklarından ayırmak için tasarlanmışlardır., sistemde görevleri yerine getiren işçilerin güvenliğini sağlamak.

Bir dış bağlantı kesici anahtarının temel işlevi devreyi güç kaynağından izole etmektir.Bu, anahtarın bıçağının veya temasının açılmasını ve kapatılmasını kontrol eden dönen bir direği kullanarak elde edilirÇubuk döndürülürken, bıçak bağlanabilir veya bağlanamaz, devreyi etkin bir şekilde bağlayabilir veya koparabilir.Operatörlerin devrenin güçlendirilmiş veya kesilmiş olup olmadığını kolayca belirlemelerine izin verir.

Yüksek voltajlı sistemlerle uğraşırken operatör güvenliği çok önemlidir. Bu nedenle, dış açık bağlantı kesici anahtarının direği tipik olarak iletken olmayan bir malzemeden yapılır.cam lif veya kompozit malzemeler gibiBu malzeme seçimi, direğin sistemde bulunan yüksek voltajlara karşı yalıtım sağladığını ve operatörü anahtar işlemi sırasında elektrik çarpmasından koruduğunu sağlar.

Dış bağlantı kesici anahtarları, kontrol ettikleri devrelerin voltaj ve akım değerlerine uyum sağlamak için farklı tasarımlarda ve boyutlarda mevcuttur.Genellikle kolay erişilebilirlik ve kullanım için dış mekanlarda direklere veya yapılara monte edilirler.. Devre kesici ve sigorta gibi diğer koruyucu cihazlarla birlikte kullanıldığında,Bağlantı kesici anahtarları, bir izolasyon ve koruma aracı sağlayarak elektrik sisteminin genel güvenliğine ve güvenilirliğine katkıda bulunur..

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.

Özellik:

1.ZW8-12 açık hava yüksek voltajlı AC vakum devre kesici, hem hava hem de epoksi reçine kompozit yalıtımı için tasarlanmış iç yalıtımla, artan kirlilik karşıtı kapasiteye sahiptir.Bu yalıtım sistemi devre kesiciyi çevre kirleticilerinden korumaya yardımcı olur, kirli veya zorlu dış mekan koşullarında bile güvenilir çalışmasını sağlar.

2ZW8-12 devre kesici, füze enerji depolama işletim mekanizması ile donatılmıştır. Bu mekanizma, devre kesiciyi verimli çalıştırmak için depolanan enerjiyi kullanır.Hızlı ve güvenilir değişim işlemlerini sağlayanFüzenin enerji depolama mekanizması devrede kesicinin genel performansını ve güvenilirliğini artırır.

3. ZW8-12 devre kesici, dış bir PT (Potansiyel Transformör) ile birlikte tek taraflı (sol taraf) veya iki taraflı bir ayrım düğmesi ile yapılandırılabilir.Bu esneklik, özel sistem gereksinimlerine dayanan çok yönlü kurulum seçeneklerine izin verir.Tek taraflı veya iki taraflı ayırma anahtarı, devre kesicinin güç sisteminden kolayca izole edilmesini sağlarken, harici PT, doğru voltaj ölçümünü ve izlemesini kolaylaştırır.


Yerleşim:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı elektrik sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme izolatörü genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğini sağlamakta çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

Yapı:

1Vakum kesicisi: Vakum kesicisi devre kesicinin kalbidir. Vakum odasında mühürlenmiş sabit bir temas ve hareketli bir temastan oluşur.,Vakum kesicinin rolü, yayı söndürmek ve akımın güvenilir kesilmesini sağlamaktır.

2İşleme mekanizması: Çapraz, temasları açmak ve kapatmak için sorumlu bir çalışma mekanizması ile donatılmıştır.Hidrolik mekanizma, veya elektromanyetik çalışma mekanizması. İşleme mekanizması devrede kesicinin sorunsuz ve güvenilir çalışmasını sağlar.

3İzole edici kaplama: Döngü kesici, nem, toz ve kirletici maddeler gibi harici faktörlere karşı koruma sağlayan yalıtım kaplamasına yerleştirilmiştir.Kaplama genellikle gerekli dielektrik dayanıklılığı ve yalıtım özelliklerini korumak için yüksek kaliteli yalıtım malzemelerinden yapılır.

4Kontrol ve Koruma Sistemi: ZW8-12 devre kesici, çalışmasını izlemek ve kontrol etmek için bir kontrol ve koruma sistemi içerir.ve anormal koşulları tespit etmek için kontrol cihazları, sinyal girişi sağlar ve devre kesici açılmasını veya kapanmasını başlatır.

5Bağlantı terminalleri: Çapraz, gelen ve giden elektrik bağlantıları için bağlantı terminallerine sahiptir.bir elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli.

6Yardımcı ve kontrol bileşenleri: Fonksiyonelliğini artırmak için devrede ek yardımcı ve kontrol bileşenleri bulunabilir.Voltaj transformatörleri, akım transformatörleri ve elektrik parametrelerini izlemek, ölçmek ve kontrol etmek için gerekli diğer aksesuarlar.

Avantajı:

1CT23 tipi yay enerji depolama işletim mekanizması ile donatılmıştır. Enerji depolama, açma ve kapanma motorla veya manuel olarak sağlanabilir.

2.ZW8-12G, kombine kırıcı olarak adlandırılan ZW8-12 kırıcı ve izolatörden oluşur ve bölümlendirici olarak kullanılabilir.

3Kesicinin yapısı, bir tankta monte edilmiş üç fazlı, metal tankın içine kapatılmış üç fazlı vakum yay söndürme odası, fazlar arasındaki yalıtım malzemesi ve SMC'den yapılmış her bir faz.

4Güvenilir performanslar ve yüksek yalıtım gücü.

Uygulama:

1Güç dağıtımı: Dış boşluklu devre kesiciler, dağıtım transformatörlerini, besleyicileri ve diğer ekipmanları değiştirmek ve korumak için güç dağıtım sistemlerinde yaygın olarak kullanılır.Genellikle dışarıdaki direğe monte edilirler., alt istasyonlar ve devre değiştirme cihazları.

2.Utilities ölçeğinde yenilenebilir enerji: Dış boşluklu devre kesiciler, rüzgar ve güneş enerjisi çiftlikleri gibi utility ölçeğinde yenilenebilir enerji projelerinde, invertörleri ve diğer ekipmanları değiştirmek ve korumak için kullanılır.

3Demiryolu sistemleri: Dış boşluklu devre kesiciler, sinyal sistemleri ve demiryolu altyapısı gibi demiryolu sistemlerinde elektrikli ekipmanları değiştirmek ve korumak için kullanılır.

4Madencilik operasyonları: Açık hava vakumlu devre kesiciler, sert açık hava ortamlarında elektrikli ekipmanları değiştirmek ve korumak için madencilik operasyonlarında kullanılır.

5Petrol ve gaz endüstrisi: Dış boşluklu devre kesiciler, petrol ve gaz endüstrisinde pompalar, kompresörler ve boru hatları gibi elektrikli ekipmanları değiştirmek ve korumak için kullanılır.

Teknik parametreler:

ZW8-12


GW9-10
