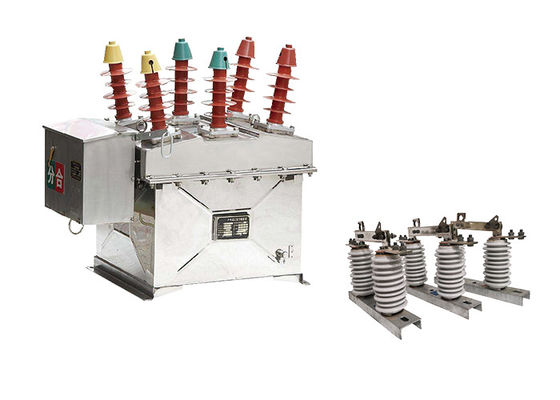

Sütun Montajlı Otomatik Vakum Devre Kesicisi 630A/1250A Akıllı Dış Dış Vakum Yük Kesicisi

Sütun Montajlı Otomatik Vakum Devre Kesicisi 630A/1250A Akıllı Dış Dış Vakum Yük Kesicisi

Ürün Tanımı:

ZW8-12 otomatik vakum devre kesicisi uluslararası standartlara uygun olarak tasarlanmıştır ve gelişmiş teknolojiler kullanılarak üretilmiştir.630A'ya kadar olan nominal akım, ve 20kA'ya kadar kısa devre kesme akımı.

Devre kesici, vakum kesicisi, işletim mekanizması ve kontrol sistemi de dahil olmak üzere birkaç önemli bileşenden oluşur.Vakum kesicisi devre kesicinin kalbi ve elektrik akımını kesmekten sorumludurBu, yaylanmayı önlemeye yardımcı olan ve güvenilir çalışmayı sağlayan vakumda çalışmak için tasarlanmıştır.

İşleme mekanizması devre kesicinin açılması ve kapatılmasından sorumludur ve manuel veya elektrikle çalıştırılabilir.Kontrol sistemi devre kesici izler ve operatöre geri bildirim sağlar, kesicinin durumunu izlemelerine ve herhangi bir hatayı tespit etmelerine izin verir.

ZW8-12 direğe monte edilmiş devre kesici yüksek güvenilirlik için tasarlanmıştır ve minimum bakım gerektirir. Uzun bir hizmet ömrüne sahiptir ve sert dış ortamlara dayanabilir,çok çeşitli uygulamalarda kullanılmak üzere uygun hale getirir.

Özellik:

Mikro bilgisayar koruma fonksiyonu

1Üç aşamalı bir akım koruma fonksiyonuna sahiptir: hızlı hareket, zaman sınırlı hızlı hareket ve aşırı akım koruması.

2Hızlı ve yavaş zamanlama özelliklerinin esnek ayarlanması.

3Kullanıcılar koruma değerlerini ve gecikmeleri ayarlayabilirler.

Yeniden kilitleme fonksiyonu

1En fazla üç tekrar kapanma işlemini ayarlayabilirsiniz.

2Kullanıcılar tekrar kapanma işlemlerinin sayısını ve farklı tekrar kapanma aralıklarını özgürce seçebilirler.

3Yeniden kapatmadan önce hızlandırma, yeniden kapattıktan sonra hızlandırma ve sıralı koordinasyon seçimi fonksiyonlarına sahiptir.

Ağ yeniden yapılandırma fonksiyonu

1.Alçak voltaj yolculuğu kilitleme, otomatik yeniden kilitleme, kısa süreli tekrar kilitleme, sürekli tekrar kilitleme, düşük voltaj tekrar kilitleme, otomatik sıfırlama, bekleme koruma değerinin kısa süreli etkinleştirilmesi,ve bekleme koruma değerinin sürekli etkinleştirilmesi.

2Dağıtılmış akıllı kontrol, halka ağ çalışması sırasında önceden ayarlanmış işlevlere göre gerçekleştirilebilir.

3Ağ hatası olduğunda, hatayı otomatik olarak temizler, hatalı bölgeyi izole eder, otomatik olarak güç aktarır ve hatasız bölgeye güç geri getirir.

Ölçüm fonksiyonu

1Voltaj, akım ve diğer çalışma verilerini ve olay kayıtlarını kaydeder.

FTU fonksiyonu

1Uzakdan kumanda, telemetri, uzaktan sinyalleme ve uzaktan ayarlama gibi dört uzaktan kumanda fonksiyonunu gerçekleştirebilir.

2Uzaktan kumanda, çeşitli durum uzaktan izleme, çeşitli ölçüm değerlerinin ve olay kayıtlarının uzaktan gösterimi ve çeşitli ayar değerlerinin uzaktan ayarlanmasını içerir.

İletişim arayüzü ve protokolü

Denetleyici bir veri arayüzü ve standart uzaktan iletişim protokolü ile donatılmıştır.Elektrik dağıtım otomasyon sisteminde uzaktan terminal olarak hizmet veren.

Uzaktan kumanda fonksiyonu

Güvenli ve güvenilir bir işletimle yakın mesafeden uzaktan açma ve kapatma işlemlerini gerçekleştirmek için kablosuz uzaktan kumanda ile donatılabilir.

Yedek pil

1AC kaybından sonra 12 saat boyunca normal çalışmayı sürdürmek için yedek bir pille donatılabilir.

Çift güç anahtarı koruma fonksiyonu

1.Automatik gecikmeli yeniden kapanma fonksiyonu ve güç kapandığında otomatik gecikmeli yolculuk fonksiyonu ile çift güç karşılıklı kontrolü vardır.

2Çıkış tarafı, elektrik olduğunda kapanmamak işlevine sahiptir ve iki düğme pozisyonu birbirine kilitlidir.


Yapı:

1Kalıp tabanlı Tek seferlik germe şekillendirme teknolojisi: Kaplamanın üst kapağı gelişmiş tek seferlik germe şekillendirme teknolojisi kullanılarak üretilmiştir.Yüksek mekanik dayanıklılığı sağlayan, IP4X koruma derecesi ve estetik açıdan hoş bir görünüm. Bu teknoloji ayrıca kolay montajı kolaylaştırır. Ek olarak, kabın pas ve korozyona dayanıklıdır.Kullanıcılar paslanmaz çelik veya yüksek kaliteli çelik plaka püskürtme işlemi arasında seçim yapabilirler..

2Bağlantıyı kesme anahtarı (Farklı): ZW32-12 vakum devre kesicisi, özel bir bağlantıyı kesme anahtarı özelliği sunar. Bu anahtar özellikle ZW8 anahtarı gövde birimine dayanarak tasarlanmıştır.Dağıtım hattı bakımı sırasında uygun ve açıkça görünür bir bağlantı kesme noktası olarak hizmet verirYanlış çalışmayı önlemek için, bağlantıyı kesen anahtar ve devre kesici arasında mekanik bir kilitleme cihazı yerleştirilmiştir.Bu, daha fazla güvenliği sağlar ve kaza riskini en aza indirir..

Durum:

1Çevre sıcaklığı:-40°C~+70°C (ortalama günlük sıcaklık +40°C'yi geçmez)

2.Yükseklik:> 1000m ((max. 3000m)

3Çevre Nemliği:Günlük ortalama göreceli nem %95'den fazla değil, ortalama aylık göreceli

4. Kirlilik seviyesi: IV seviye

5Maksimum Rüzgar Hızı: 700Pa (Rüzgar Hızı 35m/s'ye eşdeğer)

6Deprem yoğunluğu: 8 seviye.
