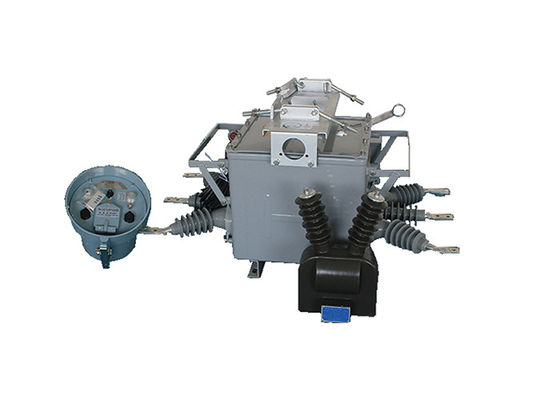

Üç Fazlı Vcb Dışarıdaki AC Otomatik Vakum Çevre Kesicisi Akıllı Denetleyiciyle Paslanmaz Çelik

Üç Fazlı Vcb Dışarıdaki AC Otomatik Vakum Çevre Kesicisi Akıllı Denetleyiciyle Paslanmaz Çelik

Ürün Tanımı:

ZW20-12(F) otomatik vakum devresi kesicisi, kırsal ve kentsel 10 kV dağıtım ağlarında açık hava kullanımına özel olarak tasarlanmıştır.Çeşitli senaryoları işleyebilir., aşırı yük akımı ve kısa devre akımı.
Devre kesici, çalışma mekanizması, iletken devre, yalıtım sistemi, mühürleme elementi ve kabuğu gibi temel bileşenleri içeren üç fazlı ortak bir kutu yapısına sahiptir.Bu bileşenler birbiriyle uyum içinde çalışarak devre kesicinin verimli ve güvenli çalışmasını sağlar.
Kontrol ve izleme yeteneklerini daha da geliştirmek için, ZW20-12 ((F) kesicisi akıllı uzaktan terminallerle donatılmıştır.Bu terminaller dağıtım otomasyon uygulamaları ile entegrasyonu sağlar, devre kesicinin uzaktan kontrolüne ve gerçek zamanlı izlenmesine izin verir.
ZW20-12 ((F) varyantına ek olarak, ZW20-12 ((Z) adı verilen başka bir seçenek de mevcuttur.Bu varyant, bir GSM kısa mesaj fonksiyonunu içeren bir dış mekan akıllı yüksek voltajlı AC gerçek hava kırıcısıdırBu işlevsellik, kesicinin kontrol ve iletişim için ek bir araç sağlayarak, metin mesajları yoluyla iletişimi mümkün kılar.

Ayrıca, ZW20-12 ((F) kırıcı, dış bölme yüksek voltajlı AC gerçek hava kırıcı sistemi oluşturmak için bir bölme düğmesi denetleyicisiyle birleştirilebilir.Bu kombinasyon, devre kesicinin genel işlevselliğini ve çok yönlülüğünü artırır, kapsamlı kontrol ve koruma yetenekleri sunuyor.



Kontrolörün özellikleri:

1. 485 / 232 iletişim arayüzü ile donatılabilir, veya optik fiber, kablosuz uzaktan izleme yoluyla; hızlandırma fonksiyonu yeniden kilitleme: anahtar ağır olduğunda

2Kalıcı arıza durumunda otomatik hızlanma.

3Uzaktan kumanda / manuel kapanma, çıkış ve kilitlemeyi hızlandırır. Kullanıcı hattı revize eder ve elektrik aktarırsa, topraklama bıçağı frenini çıkarmayı unutursa,Yolculuk hızlandırılmalı.

4Üç tekrar kapanma gecikme süresi ayarlanabilir.

5Çökme devresinin yanlış çalışmayı önleme tasarımı vardır ve atlamayı önleme işlevine sahiptir.

6Sıfır dizili akım bölgeye girip çıkmayabilir.

7Uzaktan kumanda açma ve kapatma yanlış çalışmayı önlemek için tasarlanmıştır.




Özellik:

1.ZW20-12(F) otomatik vakum devre kesici, kirliliğe karşı sağlam bir yeteneği göstermektedir.kirli koşullarda bile güvenilir performans sağlamakAyrıca, yüksek ve düşük sıcaklığa dayanıklılığını gösterir, geniş bir sıcaklık aralığında çalışmayı sağlar.Genel güvenliği artırmak.

2Tamamen kapalı bir yapıya sahip olan devre kesici, kabin içinde SF6 gazıyla doludur.Yüksek sıcaklık ve nemli alanlarda kullanılmak için uygun hale getirirKapalı kaplama, iç bileşenleri dış unsurlardan korur, optimal performans ve uzun ömür sağlar.

3Çapraz, bilgi analizi için akım çıkışını akıllı denetleyiciye veren bir akım transformatörü (CT) ile donatılmıştır. CT'nin dönüşüm oranı ayarlanabilir,Sistemi yapılandırmada esneklik sağlarBağlantı terminalleri, uygun terminal soketlerine kolayca bağlanabilir, bu da uygun kurulum ve bakım işlemlerini kolaylaştırır.

4Çaprazın çalışma mekanizması, kompakt boyut ve hafif ağırlıklı bir yapı ile sonuçlanan yenilikçi ve basittir.Arıza veya arıza riskini en aza indirmekKompakt boyutu, yer tasarrufu kurulumuna ve kullanımı kolaylığına da katkıda bulunur.

5Çaprazın dış kabuğunda "enerji depolama", "açık" ve "yakın" durumları için belirgin göstergeler vardır.Çaprazın işletim durumunun kolayca belirlenmesini sağlayanBu görsel geri bildirim, operasyonel verimliliği artırır ve devre kesici durumunun doğru izlenmesini sağlar.

Yapı:

1Mikro-bilgisayara dayalı röle koruma ve izleme cihazı devre kesici sisteminin denetleyicisi olarak çalışır.Kesin ve verimli röle koruma ve izleme işlevleri sağlamak için gelişmiş mikro bilgisayar teknolojisini kullanır.

2Kontrolör, çeşitli çevresel koşullara dayanabilmesi için sağlam hava koşullarına dayanıklı olarak tasarlanmıştır.Nemli veya nemli ortamlarda bile güvenilir çalışmayı sağlamak.

3Güvenli ve güvenilir bir bağlantı kurmak için, denetleyici hava bağlantıları kullanarak anahtar gövdesine bağlanır.Kontrol cihazı ile anahtar arasındaki uygun iletişimi ve işlevselliği sağlamak.

4Kontrolör, sinyal kaybı veya kesinti riskini en aza indirgenen mükemmel bir bağlantı güvenilirliği ile övünür.röle koruma ve izleme sisteminin bütünlüğünü ve doğruluğunu korumak.

Çevre koşulları:

1Yükseklik: 2000 metre.

2Çevre sıcaklığı: -30°C~+55°C

En yüksek yıllık ortalama sıcaklık 20°C'dir

Maksimum günlük ortalama sıcaklık 30°C

3- Nitelik nem: %95 (~ 25°C)

4Deprem kapasitesi: zemin seviyesindeki hızlanma 0.3g

Yerin dikey hızlanması 0.15g

Üç sinüs dalgası için hareket ederken

Güvenlik faktörü 1.67

5Deprem yoğunluğu: 7 derece.

6Maksimum günlük sıcaklık farkı:25°C

7Kurulum yeri: 10kv açık hava hattı, kullanıcı sorumluluğu sınırlama noktası

8.Toplama yöntemi:Nötr nokta dokunmuyor, yay bastırma sarmalı topraklama ve düşük dirençli topraklama




Teknik parametreler:

Denetleyicinin Teknik Parametresi:
