Ürün Tanımı:

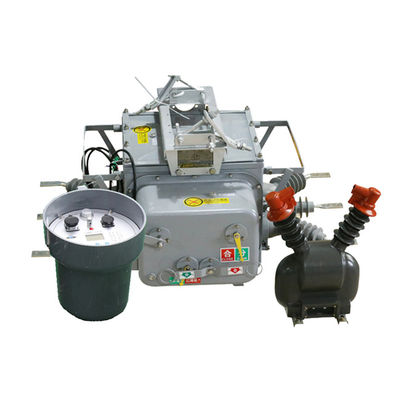

ZW20-12 ((F) otomatik vakum devresi kesicisi, öncelikle kırsal ve kentsel 10 kV açık hava dağıtım ağlarında kullanılmak üzere tasarlanmış üç fazlı AC 50Hz açık hava yüksek voltajlı devre kesici bir türüdür.Yük akımını yönetmek için kullanılır., aşırı yük akımı, kısa devre akımı ve benzer senaryolar.
Devre kesicisi, bir çalışma mekanizması, bir iletken devre, bir yalıtım sistemi, bir mühürleme elementi,ve bir kabuk.Bu bileşenler, devre kesicinin verimli ve güvenli çalışmasını sağlamak için birlikte çalışırlar.
Ek olarak, ZW20-12 ((F) kesicisi, gelişmiş kontrol ve izleme yeteneklerine izin veren çeşitli dağıtım otomasyon uygulamalarını destekleyen akıllı uzaktan terminallerle donatılmıştır..
Ayrıca, ZW20-12 (((Z) adlı bu devre kesicinin bir başka varyantı da var. Bu, açık hava akıllı yüksek voltajlı AC gerçek hava kesicisidir.Metin mesajları yoluyla iletişim kurabilmek.
Ayrıca, ZW20-12 ((F) kırıcı, bir dış bölme yüksek voltajlı AC gerçek hava kırıcı sistemi oluşturmak için bir bölme düğmesi denetleyicisiyle birleştirilebilir.Bu kombinasyon, devre kesici işlevselliğini ve çok yönlülüğünü artırır, daha kapsamlı kontrol ve koruma yetenekleri sağlıyor.



Kontrolörün özellikleri:

1Çevre kesicisi sistemi, dış cihazlarla uygun bir iletişim ve veri alışverişine olanak sağlayan 485/232 iletişim arayüzü ile donatılabilir.Fiber optik veya kablosuz iletişim teknolojilerini kullanarak uzun mesafe izlemeyi sağlayabilir.Bu iletişim seçenekleri, devre kesici sisteminin uzak yerlerden verimli bir şekilde izlenmesini ve kontrol edilmesini sağlar.
2Kalıcı bir arıza durumunda, devre kesicisi sistemi hızlandırmayı otomatik olarak çalıştırır. Bu özellik anahtarın hızlı ve etkili çalışmasını sağlar.hatadan kaynaklanan daha fazla hasarı veya tehlikeleri önlemeye yardımcı olmak.
3Çapraz sistem, hem uzaktan kumanda hem de hızlandırma ile hareket yeteneği ile manuel yeniden kilitlemeyi destekler. Ayrıca bir yeniden kilitleme bağlantı özelliği de içerir.Kullanıcı tamir sonra hat güç geri ama topraklama bıçak anahtarı çıkarmayı unuttuysa, güvenlik önlemi olarak sistem otomatik olarak hızlanacak.
4Tekrar kapanma gecikme süresi, üç tekrar kapanma girişiminde de ayarlanabilir. Bu esneklik, belirli sistem gereksinimlerine veya çalışma koşullarına göre özelleştirilmesine izin verir.
5Çarpıştırıcı sisteminin başlatma/yeniden kapanma devri yanlış işlemleri önlemek için tasarlanmıştır.Bu tasarım, sistemin gereksiz veya yanlış tetikleme veya yeniden kapanma eylemlerinin oluşmasını en aza indirerek gerçek hatalara veya anormalliklere doğru bir şekilde yanıt vermesini sağlar.Sistemin genel güvenliğini ve güvenilirliğini artırmak için anti-re-kilitleme işlevini de içerir.
6Sistemin sıfır dizi akım ölçme yeteneği, korunan bölge içinde meydana gelen hatalar ile bölgenin dışından kaynaklananları ayırt etmeyi sağlar.Bu farklılaşma, hataların tam yerini belirlemeye yardımcı olur ve hata izole edilmesi ve sistem korunması için uygun eylemlerin yapılmasını sağlar..
7Çevre kesici sisteminin uzaktan kumandası, yanlış işlemleri önlemek için tasarlanmıştır.Bu tasarım, tetikleme veya yeniden kilitleme için uzaktan komutların doğru ve güvenilir bir şekilde yürütülmesini sağlar, sistem güvenliğini veya istikrarını tehlikeye atabilecek yanlış veya istenmeyen işlemlerin riskini azaltır.




Özellik:

1 Güçlü kirlenme karşıtlığı, yüksek ve düşük sıcaklık dayanıklılığına karşı yüksek direnç, yanma ve patlama tehlikesi yoktur.

2 tamamen kapalı yapı, kutu SF6 gazı ile doludur, iyi mühürlenmiş, yüksek sıcaklık ve nemli alanlar için uygundur.

3 yerleşik CT, bilgi analizi için akıllı kontrol cihazı için çıkış akımı ve oran ayarlanabilir, bağlantı terminali ilgili terminale bağlıdır.

İşleme mekanizması yeni, basit, küçük boyutlu, hafif ve güvenli ve güvenilir bir işletim.

5 Kabuk, "enerji depolama", "noktalar" ve "birleştirilmiş" durumları belirgin bir şekilde gösterir.



Yapı:

1Mikro-bilgisayara dayalı röle koruma ve izleme cihazı devre kesici sisteminin denetleyicisi olarak çalışır.Kesin ve verimli röle koruma ve izleme işlevleri sağlamak için gelişmiş mikro bilgisayar teknolojisini kullanır.

2Kontrolör, çeşitli çevresel koşullara dayanabilmesi için sağlam hava koşullarına dayanıklı olarak tasarlanmıştır.Nemli veya nemli ortamlarda bile güvenilir çalışmayı sağlamak.

3Güvenli ve güvenilir bir bağlantı kurmak için, denetleyici hava bağlantıları kullanarak anahtar gövdesine bağlanır.Kontrol cihazı ile anahtar arasındaki uygun iletişimi ve işlevselliği sağlamak.

4Kontrolör, sinyal kaybı veya kesinti riskini en aza indirgenen mükemmel bir bağlantı güvenilirliği ile övünür.röle koruma ve izleme sisteminin bütünlüğünü ve doğruluğunu korumak.

Çevre koşulları:

1 çevresel hava sıcaklığı: -40 ° C ~ + 70 ° C;

2 Yükseklik: 3000 m'den fazla değil

3 Çevre havası toz, duman, aşındırıcı gazlar, buhar veya tuz püskürtmesi ile kirlenebilir.

4 Rüzgar hızı 34 m / s'i geçmez (silindir yüzeyinde 700 Pa'ya eşdeğer);

5 Değiştirme cihazının ve kontrol ekipmanının dışından gelen titreşim veya zemin hareketi önemsizdir.

6. İkincil sistemde indüklenmiş elektromanyetik müdahale amplitudu 1,6 kV'yi geçmez.




Teknik parametreler:

Denetleyicinin Teknik Parametresi:
