12kV 50Hz Yüksek Voltajlı Vakumlu Devre Kesicisi GB1984-2003 Denetleyiciyle Kanca Devriciyle Dış Devre Kesicisi

12kV 50Hz Yüksek Voltajlı Vakumlu Devre Kesicisi GB1984-2003 Denetleyiciyle Kanca Devriciyle Dış Devre Kesicisi


Ürün Tanımı:

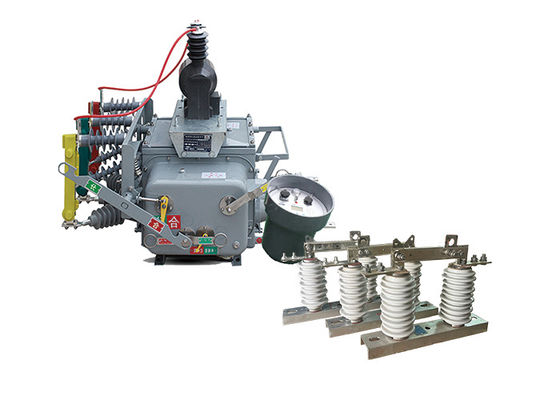

ZW20-12(F) Otomatik Vakum Devre Kesicisi, vakum kesicisi, vakum yük anahtarı, yeniden kapanıcı ve bölümlendirici işlevlerini birleştiren çok yönlü ve akıllı bir cihazdır.10kV ve 13kV dağıtım ağlarında kullanılmak üzere tasarlanmıştır., özellikle şehir ve kırsal elektrik ağlarında.
ZW20-12 ((F) devre kesiciliğinin ana bileşenleri arasında bir vakum kesici, CH-40 denetleyici ve harici bir voltaj transformatörü vardır.Vakum kırıcı elektrik devrelerini kesmek ve yapmak için sorumludurCH-40 denetleyici akıllı koruma ve kontrol işlevleri sağlarken, harici voltaj transformatörü kontrol ve izleme amaçlı doğru voltaj ölçümüne yardımcı olur.

GW9-10 kanca anahtarı, elektrik ağının veya sisteminin bir bölümünü bakım veya onarım amacıyla sistemin geri kalanından izole etmek için tasarlanmış bir elektrik anahtarıdır.Tipik olarak yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Anahtar, hata veya aşırı akım gibi normal veya anormal koşullar altında açılıp kapanmak üzere tasarlanmıştır.Sistem bölümünü ağın geri kalanından fiziksel olarak ayırır., bu bölüme elektrik akışını engeller.

Yüksek voltajlı bağlantı kesme anahtarları tipik olarak 600 volt ile 765.000 volt arasındaki voltajlarda çalışmak için tasarlanmıştır ve manuel veya otomatik olarak çalıştırılabilir.Genellikle alt istasyonlara veya elektrik direklerine monte edilirler., ve elektrik şebekesi altyapısının önemli bir bileşenidir.


GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanıldığında kullanmanın çift etkisi.



Kontrolörün özellikleri:

Akıllı terminal denetleyicilerinin koruma, otomatik kontrol, denetim / sorgu, iletişim ve yazılım yönetimi gibi işlevleri vardır.

1- Kapsamlı işlevsellik:

• Devre koruması, uzaktan kumanda, alarm ve uzaktan izleme gibi çeşitli işlevleri mükemmel bir şekilde uygulayın.

2Düşük Maliyet ve Pratiklik:

• GSM ağlarında herhangi bir iletişim donanım yatırımına gerek yoktur.

3Çoklu güvenlik önlemleri:

• Özel cep telefonları kullanın, bilgi şifreleme, şifre doğrulama ve diğer güvenlik önlemlerini kullanın.

• GSM modülü bir cep telefonu numarasını belirleyebilir ve yalnızca bağlı telefondan komutları kabul edebilir.

• Uzaktan kumanda ve diğer komutlar için iletişim mesajları şifreli.

• Sistem kontrolünün güvenliğini sağlamak ve yanlış işlemleri önlemek için önceden ayarlanmış bir onay-işletme-doğrulama uzaktan kumanda yöntemi izler.

4Basit Sistem Yapılandırması:

• İletişim hatları veya hata ayıklama hatları kurmak gerekmez.

• SMS akıllı izleme terminalini doğru bir şekilde yükleyin, SIM kartı yerleştirin, belirtilen mobil numarayı ayarlayın ve sistem çalışmaya başlar.

5- Mobil izleme her zaman, her yerde:

• Gerçek zamanlı izleme ve görüntüleme, izleme için personelin yerleştirilmesine gerek kalmadan, bir sinyali olan herhangi bir yerde yapılabilir.




Uygulama:

1Madencilik İşlemleri: ZW20 anahtarı, yeraltı ve yüzey madenlerinde elektrik ekipmanlarını ve güç dağıtım ağlarını kontrol etmek ve korumak için maden işlemlerinde kullanılır.

2Veri Merkezleri: Değiştiriciler, kritik BT altyapısının güvenilir güç dağıtımını ve korunmasını sağlamak için veri merkezlerinde kullanılır.Etkili bir yük değişimi ve elektrik arızalarına karşı koruma sağlar.

3Petrol ve Gaz Endüstrisi: ZW20 anahtarı, rafinerilerde, boru hatlarında ve açık deniz platformlarında elektrikli ekipmanları kontrol etmek ve korumak için petrol ve gaz endüstrisinde uygulama bulur.

4Altyapı Projeleri: Değiştirici, güvenilir güç dağıtımı ve korunması için havaalanları, limanlar ve stadyumlar gibi çeşitli altyapı projelerinde kullanılır.

5Su ve atık su arıtma tesisleri: ZW20 anahtarı su ve atık su arıtma tesislerinde pompalama istasyonları, arıtma tesisleri,ve dağıtım ağları.




Özellik:

1Kirliliğe karşı güçlü bir dayanıklılık, yüksek ve düşük sıcaklığa direnç, yanma veya patlama tehlikesi yoktur.

2Tamamen kapalı yapı, kabinde SF6 gazı ile doludur, mükemmel mühürleme performansı, yüksek sıcaklıklı ve nemli alanlarda kullanılmak için uygundur.

3Bilgi analizi için akım çıkışı için akım transformatörü (CT) ile donatılmıştır. Dönüşüm oranı ayarlanabilir,ve bağlantı terminalleri ilgili terminal soketlerine bağlanabilir.

4İşleme mekanizması yenilikçi ve basit, küçük boyut ve hafif ağırlığa sahip, güvenli ve güvenilir bir işletim sağlar.

5Dış kabuk "enerji depolama", "açık" ve "yakın" durumları için belirgin göstergeler içerir.




Teknik parametreler:

ZW20-12 ((F)
