Ürün Tanımı:

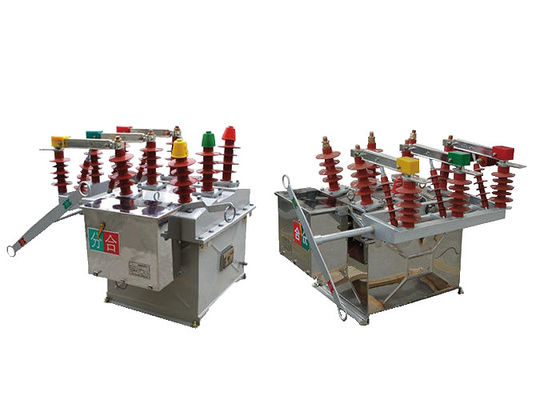

ZW8-12 otomatik vakum devre kesici, yüksek voltajlı devre değiştirme sistemlerinde açık hava kullanımına yönelik özel bir devre kesici türüdür.Özellikle 12kV nominal voltaj ve 50Hz nominal frekanslı üç fazlı AC dış yüksek voltajlı devre değiştirme cihazı için uygundur.
ZW8-12 devre kesicisinin temel işlevi, 10kV şehir ve kırsal elektrik ağlarındaki dağıtım sistemlerini kontrol etmek ve korumaktır.Güç sisteminde oluşabilecek kısa devre hatası akımlarını kesmek için yük akımlarını açmak veya kapatmakla sorumludur.
Vakumlu bir devre kesici olarak, devreyi değiştirme işlemleri sırasında devre kesici açıldığında oluşan yayı söndürmek için bir vakum kesicisi kullanır.Vakum kesiciler güvenilir yay kesintisi yetenekleri sağlar ve yüksek dielektrik dayanıklılığı ve mükemmel elektrik performansı ile bilinir.
ZW8-12 devre kesici, güç sistemindeki en yaygın kullanılan, olgun ve kararlı ürünlerden biri olarak kabul edilir.kapsamlı saha dağıtımıSıkı testlere maruz kaldı ve performans ve güvenlik için gerekli endüstri standartlarını karşılıyor.




 Özellik:

1.ZW8-12 otomatik vakum devre kesici, kirliliğe karşı yetenekle tasarlanmıştır. Bu, yüksek kirlilik seviyelerinde bile güvenilir bir şekilde çalışabileceği anlamına gelir.Örneğin ağır toz veya endüstriyel emisyonlar olan alanlar. İç yalıtım bu tür kirliliğe dayanacak ve gerekli yalıtım seviyelerini koruyacak şekilde tasarlanmıştır. Ek olarak, devre kesici hava ve epoksi reçine kompozit yalıtım kullanır,Bu, daha iyi yalıtım özellikleri sağlar ve kırıcının genel performansını iyileştirir..
2Çapraz, füze enerji depolama işletim mekanizması ile donatılmıştır.Bu işletim mekanizması, devre kesici bağlantılarını açmak veya kapatmak için hızla serbest bırakılabilen mekanik enerjiyi depolarFüze enerji depolama mekanizması, devre kesici hızlı ve etkili bir şekilde açılmasını sağlayan verimli ve güvenilir bir işletim için tasarlanmıştır.
3ZW8-12 devre kesici, tek taraflı (sol taraf) veya iki taraflı bir ayrım düğmesi ile donatılabilir.Bu, devre kesici sistemindeki devre kesici yapılandırmasında ve montajında esneklik sağlarEk olarak, voltaj ölçümü ve kontrol amaçları için kullanılan harici bir PT (Potansiyel Transformör) ile donatılabilir.Dış PT doğru voltaj izlemesini kolaylaştırır ve yüksek voltajlı sistemde devre kesici düzgün çalışmasını sağlamaya yardımcı olur.



Avantajları:

1CT23 tipi yay enerji depolama işletim mekanizması ile donatılmıştır. Enerji depolama, açma ve kapanma motorla veya manuel olarak sağlanabilir.
2.ZW8-12G, kombine kırıcı olarak adlandırılan ZW8-12 kırıcı ve izolatörden oluşur ve bölümlendirici olarak kullanılabilir.
3.Kesicinin yapısı, bir tankta monte edilmiş üç fazlı, metal tankın içine kapatılmış üç fazlı vakum yay söndürme odası, fazlar arasındaki yalıtım malzemesi ve SMC'den yapılmış her bir faz.
4.Güvenilir performanslar ve yüksek yalıtım gücü.



Şartlar:

1Çevre sıcaklığı: Çevre kesicisi -15 °C ile +40 °C arasında bir sıcaklık aralığında çalışmak üzere tasarlanmıştır.Bu, -15°C ve +40°C sıcaklıklarda etkili bir şekilde çalışabileceği anlamına gelir..
2Rüzgar basıncı: Devre kesicisi, rüzgar hızına eşdeğer olan 700Pa'ya kadar rüzgar basıncına dayanabilir.Bu, devre kesicinin sabit kalmasını ve güçlü rüzgarlardan etkilenmemesini sağlar.
3Yükseklik: Devre kesicisi deniz seviyesinden 1000 metre yüksekliğe kadar kurulum için uygundur. Bu yükseklik aralığında güvenilir bir şekilde çalışmak için tasarlanmıştır.
4Deprem yoğunluğu: Deprem yoğunluğu ölçeğinde 8'e kadar olan deprem etkinliklerine dayanacak şekilde tasarlanmıştır.Bu, bu seviyeye kadar sismik titreşimlerden etkilenmeden çalışmaya devam etmesini sağlar..
