Seramik Yüksek Voltajlı Izolatör Değiştiricisi 12kV-36kV AC Güç Dikey Kesme Değiştiricisi Dış Dağıtım Sistemi İçin
Ürün Tanımı:
Yüksek voltajlı izolatör anahtarı, elektrik ağının veya sisteminin bir bölümünü bakım veya onarım amacıyla sistemin geri kalanından izole etmek için tasarlanmış bir elektrik anahtarıdır.Tipik olarak yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.
Anahtar, hata veya aşırı akım gibi normal veya anormal koşullar altında açılıp kapanmak üzere tasarlanmıştır.Sistem bölümünü ağın geri kalanından fiziksel olarak ayırır., bu bölüme elektrik akışını engeller.
Yüksek voltajlı izolatör anahtarları tipik olarak 600 volt ile 765.000 volt arasındaki voltajlarda çalışmak için tasarlanmıştır ve manuel veya otomatik olarak çalıştırılabilir.Genellikle alt istasyonlara veya elektrik direklerine monte edilirler., ve elektrik şebekesi altyapısının önemli bir bileşenidir.
Yüksek voltajlı bağlantı kesme anahtarlarıyla çalışırken uygun güvenlik prosedürlerini takip etmek önemlidir, çünkü doğru şekilde kullanılmazsa tehlikeli olabilirler.Yüksek voltajlı ekipmanların çalıştırılmasına ve bakımına yalnızca nitelikli ve eğitilmiş personelin izin verilmesi gerekir..
Yapı:

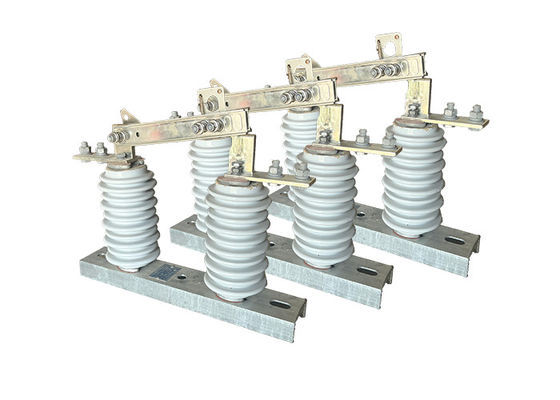

Tanımlanan ürün, bir taban (plaka), izoleatör post, iletken parça ve kilit cihazından oluşur.Bıçak vidalar aracılığıyla dinamik temas bıçak başında monte edilir ve statik temas başıyla ayrı bir şekilde bağlanırHer iki taraf da sıkıştırma yayının basıncı ile iyi bir temas halinde tutulur.Bu da ısı dağılım yüzeyini arttırır ve sıcaklık artışını azaltır.Bu, bıçağın mekanik dayanıklılığına katkıda bulunur ve kısa devreye karşı dinamik olarak termal olarak kararlıdır.
Bağlantı bıçağının dönmeyen ucuna monte edilen birbirine kilitleme parçaları ve sabit temas üzerindeki statik kilitleme kancaları açılış kilitleme cihazını oluşturur. Fren kapandığında,Cihaz kendini kilitliyor., böylece fren bıçağı kendi ağırlığı veya elektrik enerjisinin etkisi nedeniyle düşmez, bu da frenin nedensiz olarak açılmasına neden olabilir.
Bu ürün yaygın olarak elektrik iletim ve dağıtım sistemlerinde kullanılır ve elektrik ağının düzgün çalışmasını sağlamakta çok önemli bir rol oynar.Bu anahtarlarla çalışırken uygun güvenlik prosedürlerine uymalısınız., ve sadece nitelikli ve eğitimli personelin kullanmasına ve bakımına izin verilmelidir.
Operasyon:
1 Hazırlık: Anahtar çalıştırılmadan önce, devre elektrikle ilgili herhangi bir tehlikenin önlenmesi için enerjiden çıkarılmalı ve uygun şekilde topraklanmalıdır.Anahtar herhangi bir hasar ya da aşınma belirtileri için denetlenmelidir.
2 Değiştiricinin kapatılması: Değiştiricinin kapatılması için, operatör, elle veya uzaktan anahtar kolu veya kontrol koluyu kapalı konuma taşır.Devre boyunca akımın akmasına izin verir.
3 Değiştiricinin açılması: Değiştiricinin açılması için, operatör elle veya uzaktan açılan pozisyonda anahtar kolu veya kontrol kolu hareket ettirir.Akım akışını kesmek.
4 Yay yönetimi: Anahtar açıldığında, temaslar arasında tehlikeli ve anahtarın hasar görmesine neden olabilecek bir elektrik yayı oluşabilir.Anahtar, yay şeritleri veya patlama bobinleri gibi cihazlarla donatılabilir..
5 Güvenlik: Yüksek voltajlı bağlantı kesme anahtarlarının operatörleri, elektrik tehlikelerinin önlenmesi için uygun güvenlik prosedürlerini takip etmelidir.ve kilitleme/ etiketleme prosedürlerini takip ederek.
Güvenlik ipuçları:
1.Konuşun düzgün çalışmasını sağlamak için anahtarın rutin test ve bakımını gerçekleştirin.Bu, anahtarın yalıtım direncini test etmeyi, güvenlik kilitlerinin çalışmasını doğrulamayı içerir.ve herhangi bir anormal ısıtma veya titreşim kontrol.
2Anahtar üzerinde bakım veya onarım çalışmaları yapmadan önce kilitleme/tagout prosedürü uygulanmalıdır.Bu prosedür, çalışma sırasında tesadüfen enerjiye girmesini önlemek için anahtarı kilitlemeyi ve etiketlemeyi içerir, ek bir güvenlik katmanı sağlar.
3.Değiştiricide çalışacak veya çalışacak personele yeterli eğitim verilmelidir.Eğitim uygun işleme, işletim ve bakım prosedürlerini kapsamalıdır.Ayrıca bu değişimle ilgili potansiyel tehlikeler.
4Düzenli güvenlik denetimleri, tehlike değerlendirmeleri ve olay raporlamalarını içeren kapsamlı bir güvenlik yönetim sistemi uygulamak.Güvenliğe yönelik bu proaktif yaklaşım, olası risklerin kazalara veya yaralanmalara yol açmadan önce tespit edilmesine ve ele alınmasına yardımcı olur.
5Kapalı veya kapalı alanlarda bulunan yüksek voltajlı izoleatör anahtarları için uygun havalandırma ve soğutma sistemlerinin yer aldığından emin olun.Yeterli havalandırma, ısı dağılmasına yardımcı olur ve düğmenin aşırı ısınmasını önlerBu da arızalara ve hatta yangınlara yol açabilir.
Uygulama:
Yüksek voltajlı izolatör anahtarları, güç iletim ve dağıtım sistemlerinde temel bileşenlerdir.Bakım veya onarım çalışmaları için ağın belirli bölümlerinin izole edilmesini sağladıkları içinAyrıca hata veya diğer anormal durumlar durumunda ağın bölümlerini izole etmek için de kullanılabilir.
Bu anahtarlar yüksek voltajları ve akımları ele almak için tasarlanmıştır ve tipik olarak paslanmaz çelik, alüminyum veya bakır gibi dayanıklı ve sağlam malzemelerden yapılmıştır.Zorlu çevre koşullarına dayanabilmeleri için tasarlanmışlar., aşırı sıcaklıklar, güçlü rüzgarlar ve şiddetli yağışlar gibi.
Yüksek voltajlı bağlantı kesme anahtarları, hava kesme anahtarları, yağlı anahtarlar ve gaz yalıtımlı anahtarlar dahil olmak üzere birkaç tür vardır.ve onlar açıldığında fiziksel olarak ayrılan bir dizi bağlantı kullanarak çalışıyorlarYağa batırılmış anahtarlar tipik olarak yüksek voltajlı uygulamalarda kullanılır ve anahtar açıldığında yaylanmayı önlemek için yağla doldurulur.Gaz yalıtımlı anahtarlar, anahtar bağlantılarını yalıtmak için sülfür hexafluorür gazı kullanır, daha küçük ve daha kompakt anahtar tasarımlarına izin verir.
Yüksek voltajlı izolatör anahtarları, uygun eğitim almış nitelikli personel tarafından çalıştırılmalı ve bakım yapılmalıdır.uygun kişisel koruyucu ekipmanların kullanımı ve ekipmanların kazara enerjiye dönüşmesini önlemek için kilitleme / etiketleme prosedürlerini takip etmek de dahil olmak üzereYüksek voltajlı bağlantı kesme anahtarlarının düzgün çalışmasını ve kullanımı güvenli olmasını sağlamak için düzenli bakım ve test de önemlidir.
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
| 80 |
