Loadbuster HV İzolatör Değiştiricisi Tek Fazlı Dikey Kesme Değiştiricisi
Ürün Tanımı:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.

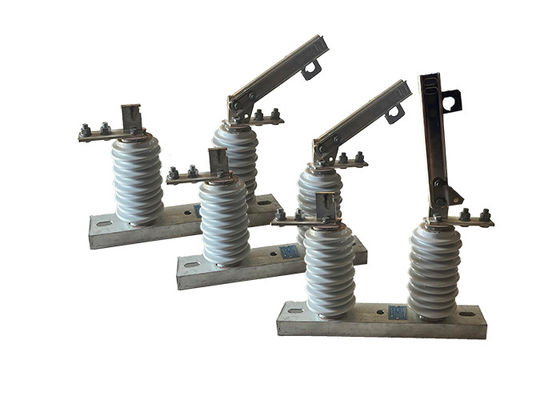

Yüksek voltajlı izolatör anahtarı, bir taban, sütun izolatörleri, iletken parçalar ve mekanik parçalardan oluşur.Yüksek kırma ve kapanma doğrusallığı, ve yüksek güvenilirlik, yerel ve uluslararası benzer ürünlerin seviyesine ulaşmaktadır.
Dahası, GW9-12 ((W) adı verilen bir başka bağlantı kesme anahtarı vardır, tek aşamalı bir yapıya sahiptir ve 50Hz frekansı ve 10kV hat voltajı olan güç sistemleri için uygundur.Voltaj var ama yük yokken hatları kırmak ve kapatmak için bir devre olarak kullanılır. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Özellik:
1Taşınabilir: Loadbuster taşınabilir olarak tasarlanmıştır ve gerektiği yere kolayca taşınır.
Yüksek Voltaj Derecesi: Bu anahtarlar, genellikle birkaç kilovolttan birkaç yüz kilovoltaya kadar olan yüksek voltaj seviyelerini ele almak için tasarlanmıştır.
2İzolasyon: Anahtar, bakım veya onarım amacıyla güç sisteminin bir bölümünü izole etmek için kullanılır.
3Görsel göstergeler: Loadbuster, düğmenin açık veya kapalı olup olmadığını gösteren görsel göstergelere sahiptir, böylece operatörlerin devrenin durumunu bilmesini kolaylaştırır.
4Çok yönlülük: Loadbuster, devreyi değiştirmek ve izole etmek, ayrıca ekipmanları topraklamak ve enerjiyi kesmek gibi çok çeşitli uygulamalar için kullanılabilir.
5.Güvenlik Özellikleri: Loadbuster, operatörleri elektrikli tehlikelerden korumak için kaza sonucu canlı parçalarla temas etmesini önleyen yalıtım malzemeleri gibi güvenlik özellikleriyle tasarlanmıştır.
6Kullanımı Kolay: Loadbuster kullanımı kolay ve minimum eğitim gerektiren tasarlanmıştır.
7Değiştirilebilir bıçaklar: Loadbuster, daha fazla esneklik ve çok yönlülüğü sağlayan kolayca değiştirilebilen değiştirilebilir bıçaklara sahiptir.
Uygulama:
1Güç Dağıtım Sistemleri: Değiştiriciler, bakım, onarım veya sorun giderme amaçlı devrenin belirli bölümlerini izole etmek için güç dağıtım ağlarında yaygın olarak kullanılır.Bu, teknisyenlerin tüm şebekeye güç kesilmeden, sistemin belirli bir bölümünde güvenli bir şekilde çalışmasına izin verir..
2Alt istasyonlar: Yüksek voltajlı bağlantı kesme anahtarları, elektrik alt istasyonlarında, transformatörler veya devre kesiciler gibi ekipmanları güç kaynağından izole etmek için bir araç sağlamak için yaygın olarak kullanılır.Temizliği kolaylaştırırlar., alt istasyon bileşenlerinin tam güç kaynağını etkilemeden onarımı veya değiştirilmesi.
3Endüstriyel Tesisler: Değiştiricinin tek fazlı yüksek gerilim devreleri bulunan endüstriyel ortamlarda kullanılması.Bakım veya onarım faaliyetleri sırasında ekipman veya makinenin güvenli bir şekilde koparılmasını sağlar., personelin güvenliğini sağlamak ve ekipmanları hasarlardan korumak.
4Yenilenebilir Enerji Sistemleri: Güneş veya rüzgar enerjisi sistemleri gibi yenilenebilir enerji tesislerinde,Yüksek voltajlı bağlantı kesme anahtarları, bakım veya onarım çalışmaları için sistemin belirli bölümlerini izole etmek için kullanılır.Güç kaynağını inverterler, piller veya şebeke bağlantı noktaları gibi bileşenlerden ayırmanın güvenli bir yolunu sağlarlar.
5Test ve Ölçüm: Yüksek voltajlı bağlantı kesme anahtarı sıklıkla test ve ölçüm uygulamalarında kullanılır.Doğru ölçümler yapmak için bir devrenin belirli bölümlerinin izole edilmesine izin verir, analiz veya teşhis testleri diğer bağlı bileşenlerin müdahalesi olmadan.
Operasyon:
1Değiştiricinin kapatılması: Değiştirici kapatıldığında, devrenin iki iletken kısmı birbirleriyle temas halinde olur ve elektrik akımı devrenin içinden akmasına izin verir.
2Anahtarın açılması: Anahtar açıldığında, devrenin iki iletken kısmı arasında bir hava boşluğu oluşur ve bölümü sistemin geri kalanından etkili bir şekilde izole eder.Bu genellikle bakımı sağlamak için yapılır., onarım veya test işlerinin güvenli bir şekilde yapılmasını sağlar.
3Devreyi topraklamak: Devreyi izole eden bölümde herhangi bir iş yapılmadan önce, geri kalan elektrik yükünün oluşmasını önlemek için devreyi topraklamak önemlidir.Bu genellikle bir toprak anahtarı veya topraklama elektrotu kullanarak yapılır.
Yüksek gerilimli izolatör anahtarlarının çalıştırılmasının yalnızca eğitimli ve nitelikli personel tarafından yapılmasını belirtmek önemlidir.Eğer yanlış kullanılırsa ciddi bir elektrik çarpması veya yaralanma riski oluşturabilirler.Ek olarak, uygun koruyucu kıyafet ve ekipman giymek de dahil olmak üzere yüksek voltajlı ekipmanlarla çalışırken tüm güvenlik prosedürlerini ve yönergelerini takip etmek önemlidir.yalıtımlı aletler kullanmak, ve bölgenin yanıcı veya patlayıcı maddelerden arınmasını sağlar.
Yerleşim:
Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:
Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.
Koordinasyon: Yüksek voltajlı güç sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme yalıtıcısı genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.
Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğinin sağlanmasında çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
| 80 |
