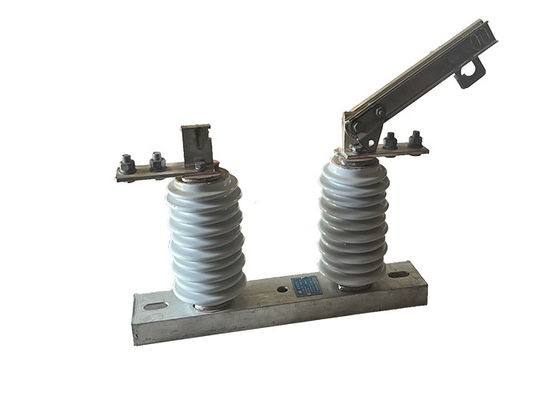

Elektrikli Yüksek Voltajlı İzolatör Değiştiricisi Sabit Performans Genel Güvenlik Dış Çevre Vakum Dönüştürücü ile
Ürün Tanımı:
Yüksek voltajlı bağlantı kesme anahtarı veya izolatör olarak da bilinen elektrikli yüksek voltajlı izolatör anahtarı, yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılan özel bir anahtardır.Birincil amacı, bakım için elektrik sisteminin belirli bölümlerini izole etmek., onarım veya güvenlik amacıyla.
Yüksek voltajlı izolatör anahtarı elektrik devresini fiziksel olarak açarak veya kapatarak çalışır.devreyi güç kaynağına bağlamakTersine, düğme açıldığında, akımın akışını keser ve devreyi güç kaynağından keser.
Yüksek voltajlı izolatör anahtarları genellikle elektrik sistemindeki stratejik noktalarda kurulur ve bakım, onarım,veya güvenlik amacıylaYüksek voltajlı güç sisteminin genel güvenliğini ve güvenilirliğini sağlamak için genellikle devre kesici ve sigorta gibi diğer koruyucu cihazlarla birlikte kullanılırlar.
Özellik:
1Yapım: Yüksek voltajlı izolatör anahtarları, genellikle iletim ve dağıtım sistemlerinde bulunan yüksek voltaj seviyelerini ele almak için tasarlanmıştır.Dış mekan tesisatlarının elektrik gerginliklerine ve çevresel koşullarına dayanabilmeleri için sağlam ve dayanıklı malzemelerle inşa edilmiştir..
2İzolasyon: İzolatör anahtarları yüksek voltaj seviyelerinde güvenli çalışmayı sağlamak için uygun yalıtım malzemeleri ile donatılmıştır.Anahtarın temasları ve diğer bileşenleri, açma veya kapanma işlemleri sırasında yaylanmayı veya yanıp sönenleri önlemek için yeterli elektrik yalıtımı sağlamak üzere tasarlanmıştır..
3Görülebilir İfade: Yüksek voltajlı izolatör anahtarları genellikle durumlarını açık bir şekilde göstermek için görünür göstergeler içerir.Bu, operatörlerin düğmenin açık veya kapalı pozisyonda olup olmadığını görsel olarak onaylamalarını sağlar., uygun yalıtım ve güvenlik önlemleri sağlanır.
4.El ile çalıştırma: İzolatör anahtarları tipik olarak dönen bir sapık veya kaldıraç mekanizması kullanarak elle çalıştırılır. Operatör, anahtarı açmak veya kapatmak için sapığı veya kaldıracı fiziksel olarak döndürür.Çemberin bağlantısı üzerindeki kontrolü sağlayan.
5Güvenlik kilitleri: Bazı durumlarda, yüksek voltajlı izolatör anahtarları güvenlik kilitleri ile donatılabilir. Bu kilitler, anahtarın çalıştırılmasından önce belirli koşulların yerine getirilmesini sağlar.Örneğin devrenin devre dışı kaldığını veya uygun güvenlik prosedürlerinin uygulandığını kontrol etmek gibi..
6Temizleme: İzolatör anahtarlarında bağlantısı kesilmiş devrenin temizlenmesi için düzenlemeler olabilir.Bu, geri kalan elektrik enerjisinin boşaltılmasına yardımcı olur ve sistemde çalışan bakım personeli için ek güvenlik önlemleri sağlar.
Operasyon:
1 Hazırlık: Anahtar çalıştırılmadan önce, devre elektrikle ilgili herhangi bir tehlikenin önlenmesi için enerjiden çıkarılmalı ve uygun şekilde topraklanmalıdır.Anahtar herhangi bir hasar ya da aşınma belirtileri için denetlenmelidir.
2 Değiştiricinin kapatılması: Değiştiricinin kapatılması için, operatör, elle veya uzaktan anahtar kolu veya kontrol koluyu kapalı konuma taşır.Devre boyunca akımın akmasına izin verir.
3 Değiştiricinin açılması: Değiştiricinin açılması için, operatör elle veya uzaktan açılan pozisyonda anahtar kolu veya kontrol kolu hareket ettirir.Akım akışını kesmek.
4 Yay yönetimi: Anahtar açıldığında, temaslar arasında tehlikeli ve anahtarın hasar görmesine neden olabilecek bir elektrik yayı oluşabilir.Anahtar, yay şeritleri veya patlama bobinleri gibi cihazlarla donatılabilir..
5 Güvenlik: Yüksek voltajlı bağlantı kesme anahtarlarının operatörleri, elektrik tehlikelerinin önlenmesi için uygun güvenlik prosedürlerini takip etmelidir.ve kilitleme/ etiketleme prosedürlerini takip ederek.
Yapı:
1Porselen yalıtıcı gövde: yalıtıcı gövde yalıtıcının ana bileşenidir ve tipik olarak yüksek dayanıklı porselenden yapılır.İletici ve destek yapısı arasında elektrik yalıtımı sağlamak için tasarlanmıştır, ve istenen şekle ve büyüklüğe şekillendirilir.
2.Metal Son Fittings: Metal son fittings yalıtıcı gövdesine takılır ve yalıtıcıyı iletken ve destekleyici yapıya bağlamak için bir araç sağlar.Genellikle galvanizli çelikten veya korozyona dayanıklı diğer malzemeden yapılırlar, ve kolay montaj için yarıklar veya top ve soket eklemleri gibi özel özelliklerle tasarlanabilir.
3Sıfırlama bileşiği: Sıfırlama bileşimi, yalıtıcı gövdesi ile metal uç armatürler arasındaki eklemi mühürlemek için kullanılır ve nemin ve kirleticilerin yalıtıcının içine girmesini önler.
4Donanım: Düğmeler, fındıklar ve yıkayıcılar gibi donanım, metal uç armatürleri yalıtıcı gövdesine ve destek yapısına bağlamak için kullanılır.
Bağlantı Kapakları: Bağlantı kapakları, metal uç bağlamaları korozyondan ve hasardan korumak için kullanılır ve plastik veya diğer malzemelerden yapılabilir.
5Ek Özellikler: Özel uygulamaya bağlı olarak, porselen yüksek gerilimli elektrikli izolatörler yalıtım bariyerleri, kemer şeritleri,Performanslarını ve güvenliğini artırmak için toprak anahtarları.
Şartlar:
1En yüksek yerleştirme yüksekliği 1000 metreyi geçmemelidir.
2Çevre hava sıcaklığı +40'C'yi geçmemelidir ve genel alanlarda -30'C'nin altına düşmemelidir. Paramos alanlarında -40'C'nin altına düşmemelidir.
3Rüzgar basıncı, rüzgar hızının 34m/s'ye karşılık gelen 700Pa'yı geçmemelidir.
4İzolatör 8 dereceye kadar şiddetli depremlere dayanabilir olmalı.
5İzolatör, sık şiddetli titreşimlerin olmadığı bir yere monte edilmelidir.
6Normal tip izolatörler için, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz,ve diğer patlayıcı ve aşındırıcı malzemeler, yalıtıcının yalıtım ve iletme kapasitesini ciddi şekilde etkileyebilir.
7Kirliliğe dayanıklı tip izolatörler, çok kirli iletkenlik alanlarında kullanılmak üzere uygundur, ancak patlayıcı veya yangına neden olabilecek malzemeler bulunan alanlarda kurulmamalıdır.
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
| 80 |
