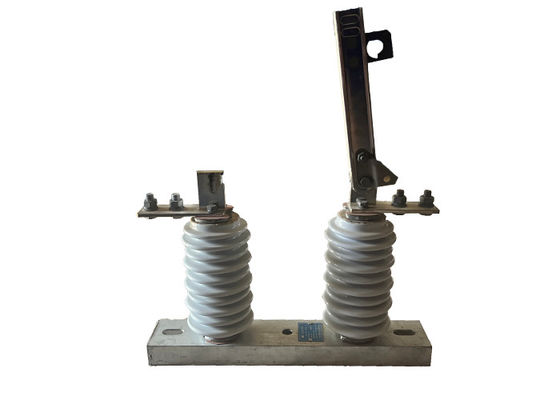

Tek Fazlı Yüksek Voltajlı İzolatör Değiştiricisi Elektriksel Sistemler İçin Etkili Çalışan Dış Çekme Değiştiricisi

Tek Fazlı Yüksek Voltajlı İzolatör Değiştiricisi Elektriksel Sistemler İçin Etkili Çalışan Dış Çekme Değiştiricisi

Ürün Tanımı:

Yüksek voltajlı izolatör anahtarı, bakım, onarım veya acil durum amaçları için elektrik dağıtım hatlarını izole etmek ve topraklamak için kullanılan taşınabilir bir cihazdır.Çeşitli uygulamalarda kullanılabilen çok yönlü bir araçtır, havalı dağıtım hatları, alt istasyonlar ve endüstriyel tesisler dahil.

Yüksek voltajlı izolatör anahtarı, tek bir kişi tarafından çalıştırılabilmesi için tasarlanmıştır, bu da kullanımı ve manevralarını kolaylaştırır.Elektrikli ekipmanlara ulaşmak için uzatılabilir, ve kullanıcının anahtarları açmak veya kapatmak ve topraklama hatları gibi çeşitli görevleri yerine getirmesini sağlayan bir dizi değiştirilebilir takviye.

İzolatör anahtarı, elektrik devresinde görünür bir kesinti sağlamak için tasarlanmıştır, bu da elektrikli ekipmanlarla kazara temas etmekten korunmaya yardımcı olur.Ayrıca sert çevre koşullarına dayanacak şekilde tasarlanmıştır., güçlü rüzgarlar, yağmur ve kar gibi, dışarıdaki ortamlarda kullanılmak için uygun hale getirir.

Dış boşluklu devre kesici ile ilişki:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı güç sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme yalıtıcısı genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğinin sağlanmasında çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

1Bakım ve onarım: Bağlantı kesici, bakım veya onarım amacıyla elektrik hattının bir bölümünü izole etmek için kullanılır.Bu, bakım personelinin elektrik çarpması riski olmadan güvenli bir şekilde çalışmasına izin verir.

2.Yük Kaydırma: Güç aşırı yüklenmesi durumunda, bağlantı kesici anahtarı yükü düşürmek ve güç hattına veya ekipmanına zarar vermemek için kullanılabilir.

3Hata İzolasyonu: Kapatma anahtarı, kısa devre veya toprak hatası gibi bir arıza durumunda elektrik hattının bir bölümünü izole etmek için kullanılabilir.Bu, hatanın ağın diğer bölümlerine yayılmasını ve daha fazla hasara neden olmamasını önler..

4.Konuşturma İşlemleri: Bağlantıyı kesen anahtar, güç kaynaklarını bağlamak veya bağlamayı kesmek veya gücün ağın farklı bölümlerine yönlendirilmesi gibi bağlantıyı değiştirme işlemi için kullanılır.

5Koruma: Bağlantı kesici anahtarı, elektrik hattını ve ekipmanları hasarlardan korumak için devre kesici ve sigortalar gibi diğer koruyucu cihazlarla birlikte sıklıkla kullanılır.

6Yenilenebilir Enerji: Rüzgar ve güneş gibi yenilenebilir enerji kaynaklarının artan kullanımı ile birlikte, bu kaynakları elektrik şebekesinden bağlamak ve bağlamak için bağlantı kesici anahtarları kullanılır.

Operasyon:

Yüksek voltajlı bağlantı kesme anahtarları, normal bir çalışma yalıtım mesafesini sağlamak için bir yalıtıcı kullanarak iletken parçayı tabanından ayırır ve iletken parçayı sabitler, yalıtıcı,ve temel olarak entegre anahtarlama cihazıAçık pozisyonda olduğunda, normal çalışma voltajına dayanacak şekilde görünür bir boşluk ve uygun bir kırma yalıtım mesafesi vardır.Normal çalışma akımı ve kısa devre hatası akımı güvenilir bir şekilde taşıyabilirÖzel bir ark söndürme cihazının varlığı nedeniyle, yalnızca voltajlı devreyi değiştirmek için kullanılabilir, ancak yüklenmez.Açma ve kapanma işlemleri, kilitlenme çukurundaki yuvarlak deliği çekmek veya itmek için yalıtım kancası kullanarak gerçekleştirilir., dinamik kilitli kancayı devre dışı bırakıp statik kilitli kancayla bağlanmasına neden olur.

Durum:

1Yükseklik 1000 metreyi geçmez.

2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;

3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);

4Deprem yoğunluğu 8 dereceyi geçmiyor.

5. Çalışma durumu sık şiddetli titreşim olmadan;

6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.

ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen

7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır

Teknik parametreler:
