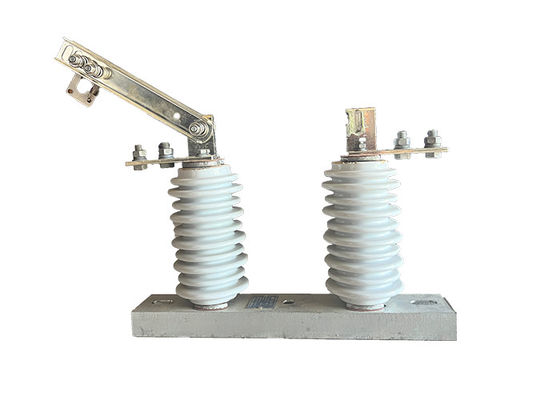

GW9-10/630A Yüksek Voltajlı DC Bağlantıyı Kapatma Değiştiricisi Koruma İçin Havadaki Elektrik Hatlarına Otomatik Yeniden Kuruluyor

GW9-10/630A Yüksek Voltajlı DC Bağlantıyı Kapatma Değiştiricisi Koruma İçin Havadaki Elektrik Hatlarına Otomatik Yeniden Kuruluyor

Ürün Tanımı:

Yüksek voltajlı izolatör anahtarları, güç iletim ve dağıtım sistemlerinde temel bileşenlerdir.Bakım veya onarım çalışmaları için ağın belirli bölümlerinin izole edilmesini sağladıkları içinAyrıca hata veya diğer anormal durumlar durumunda ağın bölümlerini izole etmek için de kullanılabilir.

Bu anahtarlar yüksek voltajları ve akımları ele almak için tasarlanmıştır ve tipik olarak paslanmaz çelik, alüminyum veya bakır gibi dayanıklı ve sağlam malzemelerden yapılmıştır.Zorlu çevre koşullarına dayanabilmeleri için tasarlanmışlar., aşırı sıcaklıklar, güçlü rüzgarlar ve şiddetli yağışlar gibi.

Yüksek voltajlı izolatör anahtarları, hava-kesme anahtarları, yağlı anahtarlar ve gaz yalıtımlı anahtarlar dahil olmak üzere birkaç tür vardır.ve onlar açıldığında fiziksel olarak ayrılan bir dizi bağlantı kullanarak çalışıyorlarYağa batırılmış anahtarlar tipik olarak yüksek voltajlı uygulamalarda kullanılır ve anahtar açıldığında yaylanmayı önlemek için yağla doldurulur.Gaz yalıtımlı anahtarlar, anahtar bağlantılarını yalıtmak için sülfür hexafluorür gazı kullanır, daha küçük ve daha kompakt anahtar tasarımlarına izin verir.

Yüksek voltajlı izolatör anahtarları, uygun eğitim almış nitelikli personel tarafından çalıştırılmalı ve bakım yapılmalıdır.uygun kişisel koruyucu ekipmanların kullanımı ve ekipmanların kazara enerjiye dönüşmesini önlemek için kilitleme / etiketleme prosedürlerini takip etmek de dahil olmak üzereYüksek voltajlı izolatör anahtarlarının düzgün çalışmasını ve kullanımı güvenli olmasını sağlamak için düzenli bakım ve testler de önemlidir.

Dış boşluklu devre kesici ile ilişki:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı güç sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme yalıtıcısı genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğinin sağlanmasında çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

1HV elektrik izolatörü kapalı pozisyonda olduğunda, izolatörün temasları birbirleriyle temas halinde olup, devre boyunca akımın akmasına izin verir.HV elektrik yalıtıcısı, yalıtıcıyı elle veya uzaktan çalıştırarak kapatılır., HV elektrik yalıtıcısının türüne bağlı olarak.

2Güç sisteminin bir bölümünü izole etmek için, HV elektrik izolatörü açılmalıdır.Bu genellikle kontakları ayırmak ve devre boyunca akım akışını kesmek için manuel veya uzaktan çalıştırarak yapılır.

3HV elektrik yalıtıcısı açıldıktan sonra, yalıtıcıya bağlı güç sisteminin bölümü sistemin geri kalanından izole edilir.Bu, izole devre üzerinde bakım veya onarım çalışmalarının güvenli bir şekilde yapılmasını sağlar.

4Bakım veya onarım işleri tamamlandığında, izole edilmiş devreye gücü geri getirmek için HV elektrik izolatörü kapatılabilir.Bu, bağlantıları bağlamak ve devre boyunca akım akışını geri getirmek için izoleatörü elle veya uzaktan çalıştırarak yapılır.

Avantajı:

1Basit yapı: İzolasyon anahtarı, anlaşılması ve çalıştırılması kolay olan basit bir yapı ile tasarlanmıştır.

Düşük bakım: Tasarımı ve yapısı nedeniyle, izolasyon anahtarı az bakım gerektirir ve sık kontrol ve onarım gereksinimini azaltır.

2Yüksek kırma ve kapanma doğrusallığı: İzolasyon anahtarı, anahtarlama işlemleri sırasında pürüzsüz ve güvenilir çalışmayı sağlayan mükemmel kırma ve kapanma doğrusallığına sahiptir.

3Yüksek güvenilirlik: Değiştiricinin güvenilir bir performans sağlamak için inşa edilmesi, çalışma sırasında arıza veya arıza riskini en aza indirmek.

4Uluslararası standartlarla karşılaştırılabilir: GW9-12 ((W) serisi izolasyon anahtarı hem yerli hem de uluslararası benzer ürünlerin seviyesini karşılar veya aşar.Pazarda uyumluluğunu ve rekabet gücünü sağlamak.

Güvenlik ipuçları:

1.Konuşun düzgün çalışmasını sağlamak için anahtarın rutin test ve bakımını gerçekleştirin.Bu, anahtarın yalıtım direncini test etmeyi, güvenlik kilitlerinin çalışmasını doğrulamayı içerir.ve herhangi bir anormal ısıtma veya titreşim kontrol.

2Anahtar üzerinde bakım veya onarım çalışmaları yapmadan önce kilitleme/tagout prosedürü uygulanmalıdır.Bu prosedür, çalışma sırasında tesadüfen enerjiye girmesini önlemek için anahtarı kilitlemeyi ve etiketlemeyi içerir, ek bir güvenlik katmanı sağlar.

3.Değiştiricide çalışacak veya çalışacak personele yeterli eğitim verilmelidir.Eğitim uygun işleme, işletim ve bakım prosedürlerini kapsamalıdır.Ayrıca bu değişimle ilgili potansiyel tehlikeler.

4Düzenli güvenlik denetimleri, tehlike değerlendirmeleri ve olay raporlamalarını içeren kapsamlı bir güvenlik yönetim sistemi uygulamak.Güvenliğe yönelik bu proaktif yaklaşım, olası risklerin kazalara veya yaralanmalara yol açmadan önce tespit edilmesine ve ele alınmasına yardımcı olur.

5Kapalı veya kapalı alanlarda bulunan yüksek voltajlı izoleatör anahtarları için uygun havalandırma ve soğutma sistemlerinin yer aldığından emin olun.Yeterli havalandırma, ısı dağılmasına yardımcı olur ve düğmenin aşırı ısınmasını önlerBu da arızalara ve hatta yangınlara yol açabilir.

Durum:

1Yükseklik 1000 metreyi geçmez.

2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;

3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);

4Deprem yoğunluğu 8 dereceyi geçmiyor.

5. Çalışma durumu sık şiddetli titreşim olmadan;

6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.

ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen

7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır

Teknik parametreler:
