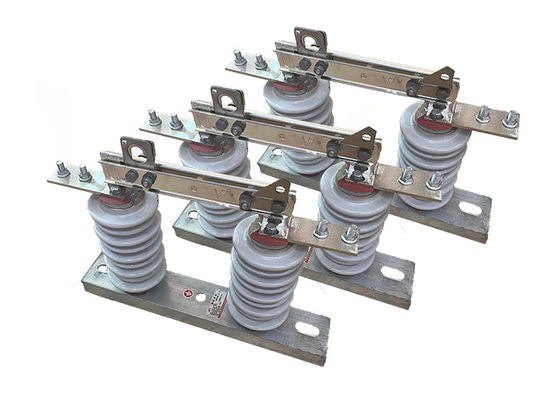

GW9 Serisi Dış Bağlantı Kesme Değiştiricisi Alt İstasyon için 36kV 1000A

GW9 Serisi Dış Bağlantı Kesme Değiştiricisi Alt İstasyon için 36kV 1000A

Ürün Tarifi:

Yüksek voltajlı izolatör anahtarları, yüksek voltajlı güç iletim ve dağıtım sistemlerinde, devreyi bakım veya onarım amacıyla güç kaynaklarından ayırmak için kullanılır.Devreyi güç kaynağından izole etmek için bir araç sağlarlar., işçilerin elektrik çarpması riski olmadan görevlerini güvenli bir şekilde yerine getirmelerini sağlar.

Yüksek voltajlı izolatör anahtarının işleyişi, anahtarın bıçağının veya temasının açılmasını ve kapanmasını kontrol eden dönen bir direği içerir.Bıçak bağlanabilir veya bağlanamaz.Bu mekanizma, düğmenin durumunun manuel ve görünür bir şekilde gösterilmesini sağlar.

İşleyicinin güvenliğini sağlamak için, bağlantı kesici anahtarının direği genellikle cam lif veya kompozite malzemeler gibi iletken olmayan bir malzemeden yapılır.Sistemde bulunan yüksek voltajlara karşı yalıtım sağlayanBu yalıtım, anahtarı çalıştıran operatörü elektrik çarpmasından korur.

Yüksek voltajlı izolatör anahtarları, kontrol ettikleri devrelerin farklı voltaj ve akım derecelendirilmelerine uyum sağlamak için çeşitli tasarımlarda ve boyutlarda mevcuttur.Genellikle dış mekanlarda direklere veya yapılara monte edilirlerBirlikte devre kesici ve sigorta gibi diğer koruyucu cihazlarla,Bağlantı kesici anahtarları, bir izolasyon ve koruma aracı sağlayarak elektrik sisteminin genel güvenliğine ve güvenilirliğine katkıda bulunur..

Özellik:

1Yüksek voltaj ve akım işleme kapasitesi: Yüksek voltajlı bağlantı kesme anahtarları, yüksek voltajlı güç sistemlerinde yaygın olarak bulunan yüksek voltaj ve akımları işleme koymak için tasarlanmıştır.ve tipik olarak 69 kV ve üstü için değerlendirilir.

2- Sabit ve hareketli temaslar: Yüksek voltajlı bağlantı kesme anahtarları, hava boşluğu ile ayrılmış bir dizi sabit ve hareketli temaslara sahiptir.Bağlantılar birbirleriyle temas halindedir.Anahtar açıldığında, temaslar ayrılır ve devre içindeki akım akışı kesilir.

3El veya motorlu çalışma: Yüksek voltajlı bağlantı kesme anahtarları, özel uygulamaya ve gereksinimlere bağlı olarak manuel veya motorlu çalıştırılabilir.Motorlu anahtarlar uzaktan çalıştırılmasını sağlar, bu da güvenliği ve rahatlığı artırabilir.

4Dış mekan inşaatı: Yüksek voltajlı bağlantı kesme anahtarları dış mekan kullanım için tasarlanmıştır ve tipik olarak çelik veya alüminyum gibi dayanıklı malzemelerden yapılmıştır.Kötü çevre koşullarına dayanabilmeleri için yapılmışlar., aşırı sıcaklıklar, rüzgar, yağmur ve toz gibi.

5.Görsel göstergeler: Yüksek voltajlı bağlantı kesme anahtarları genellikle açık veya kapalı gibi anahtarın durumunu göstermek için görsel göstergeler içerir.Bu, operatörlerin anahtarın durumunu hızlı ve kolay bir şekilde belirlemelerine izin verir..

6Güvenlik özellikleri: Yüksek voltajlı bağlantı kesme anahtarları, işçileri ve halkı elektrik tehlikelerinden korumak için güvenlik özellikleriyle tasarlanmıştır.Sistemin canlı parçalarıyla kaza sonucu temas gibi.Bu özellikler güvenlik kilitleri, topraklama hükümleri ve uyarı etiketleri içerebilir.

Operasyon

1Yüksek voltajlı izolatör anahtarı kapalı pozisyonda olduğunda, izolatörün temasları birbirleriyle temas halinde olup, devreden akımın akmasına izin verir.HV elektrik yalıtıcısı, yalıtıcıyı elle veya uzaktan çalıştırarak kapatılır., HV elektrik yalıtıcısının türüne bağlı olarak.

2Güç sisteminin bir bölümünü izole etmek için, HV elektrik izolatörü açılmalıdır.Bu genellikle kontakları ayırmak ve devre boyunca akım akışını kesmek için manuel veya uzaktan çalıştırarak yapılır.

3Yüksek voltajlı izolatör anahtarı açıldığında, izolatöre bağlı güç sisteminin bölümü sistemin geri kalanından izole edilir.Bu, izole devre üzerinde bakım veya onarım çalışmalarının güvenli bir şekilde yapılmasını sağlar.

4Bakım veya onarım işi tamamlandığında, izole edilmiş devreye güç geri getirmek için Yüksek voltajlı izolatör anahtarı kapanabilir.Bu, bağlantıları bağlamak ve devre boyunca akım akışını geri getirmek için izoleatörü elle veya uzaktan çalıştırarak yapılır.

Güvenlik ipuçları:

1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, genellikle birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.
2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek direnci olan malzemelerden yapılır.
3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrik yaylamasıyla üretilen ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.
4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.
5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..
6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.

Durum:

1Yükseklik 1000 metreyi geçmez.

2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;

3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);

4Deprem yoğunluğu 8 dereceyi geçmiyor.

5. Çalışma durumu sık şiddetli titreşim olmadan;

6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.

ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen

7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır
