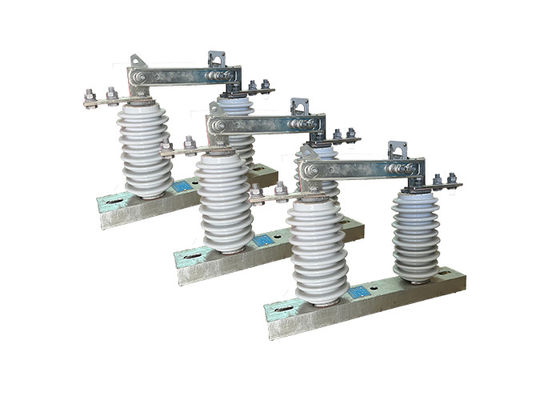

Endüstriyel Gri Yüksek Voltajlı Tek Fazlı İzolatör Değiştiricisi Bakım için GW9-10/630A Kanca Çalıştırılan Değiştiricisi

Endüstriyel Gri Yüksek Voltajlı Tek Fazlı İzolatör Değiştiricisi Bakım için GW9-10/630A Kanca Çalıştırılan Değiştiricisi

Ürün Tanımı:

Yüksek voltajlı izolatör anahtarı, bağlantıyı kesme anahtarı veya izolatör anahtarı olarak da bilinir, yüksek voltajlı güç sistemlerinde temel bir bileşendir.Bir elektrik devresinin belirli bir bölümünü güç kaynağından ayırma veya izole etme amacına hizmet eder.

Yüksek voltajlı izolatör anahtarının temel işlevi, elektrik devresini fiziksel olarak kırmak ve ekipman ile güç kaynağı arasında bir ayrım yaratmaktır.Bu bağlantı kesme ve izolasyon, bakım personelinin elektrik çarpması riski olmadan ekipman üzerinde güvenli bir şekilde çalışmasını sağlar.

Vakumlu devre kesicilerin aksine, yüksek voltajlı izolatör anahtarı yay söndürme yetenekleri sunmaz.Devreyi değiştirirken veya hata koşullarında oluşabilecek elektrik yaylarını kesmek veya söndürmek için tasarlanmamıştır..

Yüksek voltajlı güç sistemlerinde, yüksek voltajlı izolatör anahtarı genellikle bir vakum devre kesici ile koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme yalıtıcısı devreyi fiziksel olarak izole etmek ve bağlantıyı görsel olarak göstermek için çalıştırılır.

Yüksek voltajlı izolatör anahtarı, bakım personelinin güvenliğinin sağlanmasında kritik bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu oluşturmak için çalıştırılır.Bu eylem, ekipmanların enerjiyi kaybettiğini ve bakım faaliyetleri için güvenli olduğunu doğruluyor.

Özellik:

1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, genellikle birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.

2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek direnci olan malzemelerden yapılır.

3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrik yaylamasıyla üretilen ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.

4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.

5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..

6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.

Uygulama:

1Yüksek voltajlı bağlantı kesme anahtarları, güç iletim ve dağıtım sistemlerinde temel bileşenlerdir.Bakım veya onarım çalışmaları için ağın belirli bölümlerinin izole edilmesini sağladıkları içinAyrıca hata veya diğer anormal durumlar durumunda ağın bölümlerini izole etmek için de kullanılabilir.

2Bu anahtarlar yüksek voltaj ve akımları işlemek için tasarlanmıştır ve tipik olarak paslanmaz çelik, alüminyum veya bakır gibi dayanıklı ve sağlam malzemelerden yapılmıştır.Zorlu çevre koşullarına dayanabilmeleri için tasarlanmışlar., aşırı sıcaklıklar, güçlü rüzgarlar ve şiddetli yağışlar gibi.

3Yüksek voltajlı bağlantı kesme anahtarları, hava kesme anahtarları, yağlı anahtarlar ve gaz yalıtımlı anahtarlar dahil olmak üzere birkaç tür vardır.ve onlar açıldığında fiziksel olarak ayrılan bir dizi bağlantı kullanarak çalışıyorlarYağa batırılmış anahtarlar tipik olarak yüksek voltajlı uygulamalarda kullanılır ve anahtar açıldığında yaylanmayı önlemek için yağla doldurulur.Gaz yalıtımlı anahtarlar, anahtar bağlantılarını yalıtmak için sülfür hexafluorür gazı kullanır, daha küçük ve daha kompakt anahtar tasarımlarına izin verir.

4Yüksek voltajlı bağlantı kesme anahtarları, uygun eğitim almış nitelikli personel tarafından çalıştırılmalı ve bakılmalıdır.uygun kişisel koruyucu ekipmanların kullanımı ve ekipmanların kazara enerjiye dönüşmesini önlemek için kilitleme / etiketleme prosedürlerini takip etmek de dahil olmak üzereYüksek voltajlı bağlantı kesme anahtarlarının düzgün çalışmasını ve kullanımı güvenli olmasını sağlamak için düzenli bakım ve test de önemlidir.

Operasyon:

1HV elektrik izolatörü kapalı pozisyonda olduğunda, izolatörün temasları birbirleriyle temas halinde olup, devre boyunca akımın akmasına izin verir.HV elektrik yalıtıcısı, yalıtıcıyı elle veya uzaktan çalıştırarak kapatılır., HV elektrik yalıtıcısının türüne bağlı olarak.

2Güç sisteminin bir bölümünü izole etmek için, HV elektrik izolatörü açılmalıdır.Bu genellikle kontakları ayırmak ve devre boyunca akım akışını kesmek için manuel veya uzaktan çalıştırarak yapılır.

3HV elektrik yalıtıcısı açıldıktan sonra, yalıtıcıya bağlı güç sisteminin bölümü sistemin geri kalanından izole edilir.Bu, izole devre üzerinde bakım veya onarım çalışmalarının güvenli bir şekilde yapılmasını sağlar.

4Bakım veya onarım işleri tamamlandığında, izole edilmiş devreye gücü geri getirmek için HV elektrik izolatörü kapatılabilir.Bu, bağlantıları bağlamak ve devre boyunca akım akışını geri getirmek için izoleatörü elle veya uzaktan çalıştırarak yapılır.

Güvenlik ipuçları:

1Her zaman eldivenler, güvenlik gözlükleri ve alevlere dayanıklı kıyafetler gibi uygun kişisel koruma ekipmanları (PPE) takın.

Anahtar üzerinde çalışmadan önce, güç kaynağının kapandığından ve anahtarın uygun şekilde topraklandığından emin olun.

2.Konuşu kullanmak için üreticinin talimatlarına uyun ve güvenlik özelliklerini atlatmaya çalışmayın veya anahtarı amaçlandığından başka amaçlarla kullanmayın.

3-Konuşu çalıştırırken, elektrik çarpmasını önlemek için yalıtımlı aletler ve ekipmanlar kullanın.

4.Konuşun herhangi bir iletken kısmına dokunmaktan kaçının ve çalıştırıldığında anahtardan güvenli bir mesafe tutun.

5Yeterli ve eğitimli bir profesyonel olmadıkça anahtarı kendiniz onarmaya veya değiştirmeye asla çalışmayın.

6.Konuşu çevresini temiz tutun ve çalışmasına engel olabilecek enkazlardan uzak tutun.

7.Konucuyu yıpranma veya hasar belirtileri için düzenli olarak kontrol edin ve hasarlı veya yıpranmış parçaları mümkün olan en kısa sürede değiştirin.

8Sadece yetkili personelin anahtarı çalıştırmasına veya bakımına izin verilmelidir.

9Acil bir durumda, belirtilen acil durum prosedürlerini takip edin ve anahtarın gücünü derhal kapatın.

Teknik parametreler:
