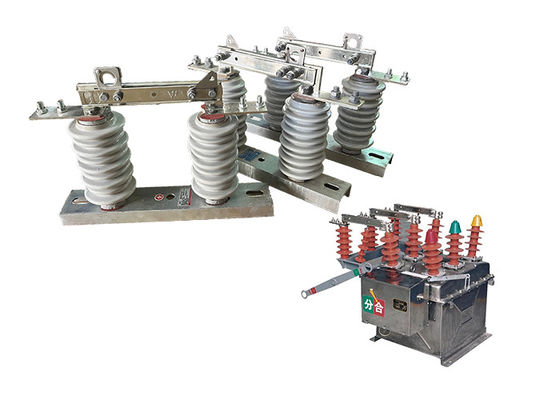

630 Amp Yüksek Voltajlı İzolatör Değiştiricisi Vcb Üstteki Bağlantıyı Kapatma Değiştiricisi Vakum devresi kesicisi ile koordine edilmiş

630 Amp Yüksek Voltajlı İzolatör Değiştiricisi Vcb Üstteki Bağlantıyı Kapatma Değiştiricisi Vakum devresi kesicisi ile koordine edilmiş

Ürün Tanımı:

Yüksek voltajlı izolatör anahtarı, bağlantı kesme anahtarı veya izolatör anahtarı olarak da bilinir, özellikle bir elektrik devresinin bir bölümünü güç kaynağından ayırmak veya izole etmek için tasarlanmıştır.Devreyi fiziksel olarak keser., bakım personelinin ekipman üzerinde elektrik çarpması riski olmadan güvenli bir şekilde çalışmasını sağlar.
Yüksek voltajlı güç sistemlerinde, yüksek voltajlı izolatör anahtarı ve vakum devre kesimi genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.
Yüksek voltajlı izolatör anahtarı, bakım personelinin güvenliğinin sağlanmasında çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve çalışmak için güvenli olmasını sağlar.

Özellik:

1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, tipik olarak birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.

2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek dirençli malzemelerden yapılır.

3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrikli yayla üretilen ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.

4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.

5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..

6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.

Uygulama:

1Bakım ve onarım: Yüksek voltajlı izolatör anahtarı, bakım ve onarım faaliyetleri için elektrik dağıtım hatlarını izole etmek ve topraklamak için yaygın olarak kullanılır.Bu, bakım personelinin elektrik çarpması riski olmadan, elektrikli ekipmanlarda güvenli bir şekilde çalışmasını sağlar..

2Acil Durum: Yüksek voltajlı izolatör anahtarı, elektrik kesintileri veya doğal afetler gibi acil durumlarda kullanılabilir.Elektrik dağıtım hatlarını izole etmek ve yerleştirmek ve güvenli bir şekilde güç sağlamak için.

3.Konuşturma İşlemleri: Yüksek voltajlı izolatör anahtarı, anahtarları açmak veya kapatmak ve elektrik dağıtım hatlarında diğer anahtarlama işlemlerini gerçekleştirmek için kullanılabilir.

Operasyon:

1Yüksek voltajlı izolatör anahtarı kapalı pozisyonda olduğunda, izolatörün temasları birbirleriyle temas halindedir ve devreden akımın akmasına izin verir.HV elektrik yalıtıcısı, yalıtıcıyı elle veya uzaktan çalıştırarak kapatılır., HV elektrik yalıtıcısının türüne bağlı olarak.

2Güç sisteminin bir bölümünü izole etmek için, yüksek voltajlı izoleör anahtarı açılmalıdır.Bu genellikle kontakları ayırmak ve devre boyunca akım akışını kesmek için manuel veya uzaktan çalıştırarak yapılır.

3HV elektrik yalıtıcısı açıldıktan sonra, yalıtıcıya bağlı güç sisteminin bölümü sistemin geri kalanından izole edilir.Bu, izole devre üzerinde bakım veya onarım çalışmalarının güvenli bir şekilde yapılmasını sağlar.

4Bakım veya onarım işleri tamamlandığında, yüksek voltajlı izolatör anahtarı, izole devreye güç geri getirmek için kapanabilir.Bu, bağlantıları bağlamak ve devre boyunca akım akışını geri getirmek için izoleatörü elle veya uzaktan çalıştırarak yapılır.

Durum:

1En yüksek yerleştirme yüksekliği 1000 metreyi geçmemelidir.

2Çevre hava sıcaklığı +40'C'yi geçmemelidir ve genel alanlarda -30'C'nin altına düşmemelidir. Paramos alanlarında -40'C'nin altına düşmemelidir.

3Rüzgar basıncı, rüzgar hızının 34m/s'ye karşılık gelen 700Pa'yı geçmemelidir.

4İzolatör 8 dereceye kadar şiddetli depremlere dayanabilir olmalı.

5İzolatör, sık şiddetli titreşimlerin olmadığı bir yere monte edilmelidir.

6Normal tip izolatörler için, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz,ve diğer patlayıcı ve aşındırıcı malzemeler, izolatörün yalıtım ve iletkenlik kapasitesini ciddi şekilde etkileyebilir.

7Kirliliğe dayanıklı tip izolatörler, çok kirli iletkenlik alanlarında kullanılmak üzere uygundur, ancak patlayıcı veya yangına neden olabilecek malzemeler bulunan alanlarda kurulmamalıdır.

Teknik parametreler:
