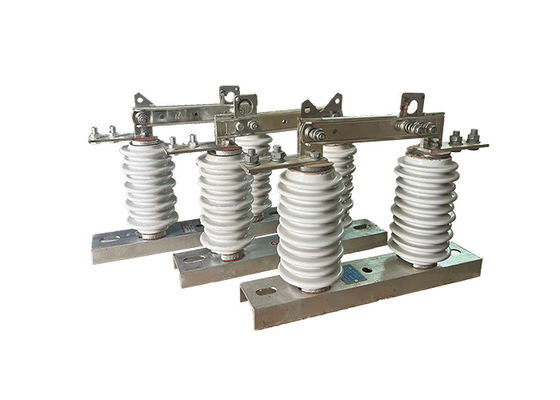

Aşırı yüklü Yüksek Voltajlı İzolatör Değiştirici Kanca Çekme Değiştirici Elektrikli İşletilen Endüstriyel Alt İstasyon Kullanılır

Aşırı yüklü Yüksek Voltajlı İzolatör Değiştirici Kanca Çekme Değiştirici Elektrikli İşletilen Endüstriyel Alt İstasyon Kullanılır

Ürün Tanımı:

Yüksek voltajlı izolatör anahtarları, genellikle bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için yüksek voltajlı iletim ve dağıtım sistemlerinde kullanılır.Aynı zamanda işçileri elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılırlar, örneğin sistemin canlı parçalarıyla kazara temas.

Yüksek voltajlar ve akımlar ile başa çıkmak için tasarlanmıştır ve genellikle aşırı sıcaklıklar, rüzgar gibi sert çevresel koşullara maruz kaldıkları dış mekanlarda kurulurlar.,Bu nedenle, bu koşullara dayanacak şekilde inşa edilirler ve genellikle çelik veya alüminyum gibi dayanıklı malzemelerden yapılırlar.

Yüksek voltajlı izolatör anahtarları, özel uygulamaya ve gereksinimlere bağlı olarak farklı türlerde ve konfigürasyonlarda bulunur.Diğerleri ise açık hava kullanımına uygundur.Bazıları manuel olarak çalıştırmak için tasarlanmıştır, diğerleri ise otomatikdir ve uzaktan çalıştırılabilir.

İzolatör anahtarlarının, birincil devreyi izole etme işlevlerine ek olarak, durumlarının (açık veya kapalı) görsel bir gösterimi sağlamak gibi diğer önemli özelliklere de sahiptir.ve izoleatör açıkken devrenin güçlenmediğinden emin olmak.

Uygulama

1Elektrik Şebekeleri: Üstteki yüksek voltaj dikey izoleör anahtarı, bakım veya onarım için iletim hattının bölümlerini izole etmek için kullanılan elektrik ağlarında kritik bir bileşendir.Bu, elektrik şebekelerinin çalışmaya ve güvenilir olmaya devam etmesini sağlar., hatta bakım veya onarım çalışmaları sırasında bile.

2Elektrikli alt istasyonlar: Yüksek voltajlı dikey izolatör anahtarı da elektrik alt istasyonlarında yaygın olarak kullanılır.Bireysel transformatörleri veya bakım veya onarım için diğer ekipmanları izole etmek için kullanılırsaBu, alt istasyonun bakım veya onarım faaliyetleri sırasında bile işlevsel ve güvenilir kalmasını sağlamaya yardımcı olur.

3Yenilenebilir Enerji Sistemleri: Üstteki yüksek voltaj dikey izolatör anahtarı, rüzgar ve güneş enerjisi santralleri gibi yenilenebilir enerji sistemlerinde de kullanılır.bakım veya onarım için nakliye hattının bölümlerini izole etmek içinBu, yenilenebilir enerji sisteminin bakım veya onarım faaliyetleri sırasında bile işlevsel ve güvenilir kalmasını sağlamaya yardımcı olur.

Operasyon:

Yüksek voltajlı izolatör anahtarı, normal bir çalışma yalıtım mesafesini sağlamak için bir yalıtıcı kullanarak iletken parçayı tabanından ayırır ve iletken parçayı sabitler, yalıtıcı,ve temel olarak entegre anahtarlama cihazıAçık pozisyonda olduğunda, normal çalışma voltajına dayanacak şekilde görünür bir boşluk ve uygun bir kırma yalıtım mesafesi vardır.Normal çalışma akımı ve kısa devre hatası akımı güvenilir bir şekilde taşıyabilirÖzel bir ark söndürme cihazının varlığı nedeniyle, yalnızca voltajlı devreyi değiştirmek için kullanılabilir, ancak yüklenmez.Açma ve kapanma işlemleri, kilitlenme çukurundaki yuvarlak deliği çekmek veya itmek için yalıtım kancası kullanarak gerçekleştirilir., dinamik kilitli kancayı devre dışı bırakıp statik kilitli kancayla bağlanmasına neden olur.

Durum:

1En yüksek yerleştirme yüksekliği 1000 metreyi geçmemelidir.
2Çevre hava sıcaklığı +40'C'yi geçmemelidir ve genel alanlarda -30'C'nin altına düşmemelidir. Paramos alanlarında -40'C'nin altına düşmemelidir.
3Rüzgar basıncı, rüzgar hızının 34m/s'ye karşılık gelen 700Pa'yı geçmemelidir.
4İzolatör 8 dereceye kadar şiddetli depremlere dayanabilir olmalı.
5İzolatör, sık şiddetli titreşimlerin olmadığı bir yere monte edilmelidir.
6Normal tip izolatörler için, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz,ve diğer patlayıcı ve aşındırıcı malzemeler, yalıtıcının yalıtım ve iletme kapasitesini ciddi şekilde etkileyebilir.
7Kirliliğe dayanıklı tip izolatörler, çok kirli iletkenlik alanlarında kullanılmak üzere uygundur, ancak patlayıcı veya yangına neden olabilecek malzemeler bulunan alanlarda kurulmamalıdır.

Teknik parametreler:
