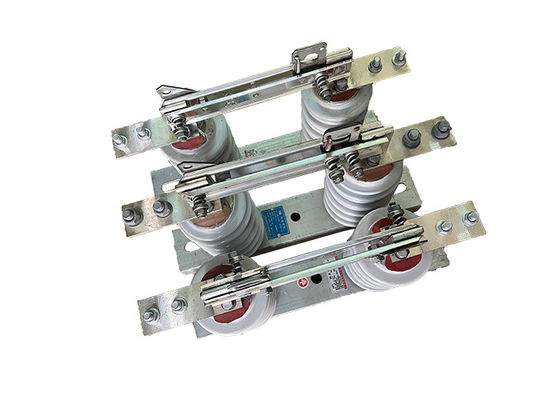

630A-1250A Yüksek Voltajlı Endüstriyel İzolatör Değiştirici Grup Bağlantıyı Kapatma Değiştirici Güç Sisteminde Kullanılan Kolay Kurulum
Ürün Tanımı:
Yüksek voltajlı izolatör anahtarı, bir grup devreyi sistemin geri kalanından ayırmak için güç sistemlerinde kullanılan bir tür elektrik anahtarıdır.Genellikle bakım veya onarım çalışmaları için bir devre grubunu izole etmek için düşük voltajlı dağıtım sistemlerinde kullanılır.
Yüksek voltajlı izolatör anahtarı, birden fazla devreyi aynı anda işlemek için tasarlanmıştır, bu da bir grup devreyi izole etmek için verimli ve uygun bir yol haline getirir.Tipik olarak bir destek yapısına monte edilirler ve hava boşluğu ile ayrılmış bir dizi sabit ve hareketli temaslardan oluşurlarYüksek voltajlı izolatör anahtarı açıldığında, temaslar ayrılır, devrelerden geçen akımın kesilmesi ve sistemin geri kalanından izole edilmesi.
Ayrıca çeşitli çevresel koşullarda güvenli ve güvenilir bir şekilde çalışması için tasarlanmıştır.Performanslarını ve güvenliğini sağlamak için sıkı test ve sertifikasyon gereksinimlerine tabidirlerGüç sisteminin güvenliğinin ve güvenilirliğinin önemli bir bileşenidir, böylece bakım veya onarım işlerinin sistemin geri kalanını bozmadan bir grup devre üzerinde güvenli bir şekilde yapılmasını sağlar.
Uygulama:
1İzolasyon:İzolatör anahtarı açık pozisyonda olduğunda, elektrik devresinde fiziksel bir boşluk yaratır, bu da anahtarın her iki tarafındaki iletim hattının kesimini elektrikle izole eder.Bu, elektrik enerjisinin hattan akmasını engeller., bu da anahtarın aşağısındaki ekipmanların hasar görmesine karşı korunmaya yardımcı olabilir.
2.Sürt koruma:İzolatör anahtarı genellikle şimşek çarpması veya diğer elektriksel rahatsızlıklardan kaynaklanan voltaj dalgalanmalarına karşı korunmak için tasarlanmış olan dalgalanma durduricileri ile birlikte kullanılır.İzolatör anahtarı ve dalgalanma engelleyici kombinasyonu, fazla elektrik enerjisini iletim hattından uzaklaştırarak ekipmanlara zarar vermekten korunmaya yardımcı olur.
3Bakım güvenliği:İzolatör anahtarı, iletim hattında görünür bir kesinti sağlayarak, bakım personelinin elektrik çarpması riski olmadan hat üzerinde güvenli bir şekilde çalışabileceğini sağlamakta yardımcı olur.Bu, hem ekipmanı hem de üzerinde çalışan insanları korumaya yardımcı olur..
Özellik:
1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, tipik olarak birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.
2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek dirençli malzemelerden yapılır.
3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrikli yayla üretilen ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.
4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.
5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..
6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.
Güvenlik Riskleri:
1Elektrik şoku: Yüksek voltajlı bağlantı kesme anahtarları uygun şekilde kullanılmazsa potansiyel olarak ölümcül bir elektrik şoku verebilir.Bu, anahtar açılmadan önce düzgün bir şekilde izole edilmezse veya ekipmanlarda bir arıza varsa olabilir..
2Arc flaş: Yüksek voltajlı bağlantı kesme anahtarları açıldığında, bir ark flaş meydana gelebilir, bu da ısı, ışık ve basınç şeklinde önemli miktarda enerji serbest bırakabilir. Bu yanıklara neden olabilir,Göz hasarı, ve diğer yaralanmalar.
3Ekipman arızası: Yüksek voltajlı bağlantı kesme anahtarları, uygun şekilde bakım yapılmadığında veya aşırı yüklendiğinde arızaya uğrayabilir.
4Çevresel tehlikeler: Yüksek voltajlı bağlantı kesme anahtarları genellikle şiddetli rüzgarlar, şiddetli yağmurlar,Yıldırımlar çarpıyor.Bu koşullar, ekipmanı kullanan veya bakım yapan personel için ek güvenlik riskleri yaratabilir.
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
| 80 |
