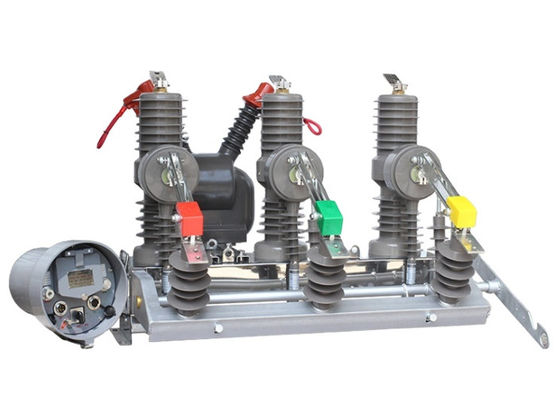

ZW32-12 ((F) Serisi Yüksek Voltajlı Vakum Devre Kesicisi Kontrolör El ile / Otomatik Paslanmaz Çelik Bölümlendirici

ZW32-12 ((F) Serisi Yüksek Voltajlı Vakum Devre Kesicisi Kontrolör El ile / Otomatik Paslanmaz Çelik Bölümlendirici

Ürün Tanımı:

ZW32-12 açık hava AC yüksek voltajlı vakum devre kesici, 12kV nominal voltajı ve 50Hz üç fazlı AC frekansına sahip bir açık hava dağıtım ekipmanıdır.Bu ağırlıklı olarak kırmak ve yük akımı kapatmak için kullanılır, elektronik sistemlerde aşırı yük akımı ve kısa devre akımı. Alt istasyonlarda ve endüstriyel ve madencilik kuruluşlarının dağıtım sistemlerinde koruma ve kontrol için uygundur.Ayrıca kırsal elektrik ağlarında sık çalışmalar içinElektrik şebekesi çalışması için bölümlü bir anahtar olarak da kullanılabilir. Bir denetleyici kurduktan sonra dağıtım ağının otomasyonunu sağlayabilir.

Kontrolör Girişi:

1. 485 / 232 iletişim arayüzü ile veya optik fiber yoluyla, kablosuz uzaktan izleme; yeniden kapattıktan sonra hızlandırma fonksiyonu; anahtar ağır olduğunda,Kalıcı bir arıza durumunda otomatik hızlandırma patlaması;
2Uzakdan / manuel kapatma, sürtüşmeyi hızlandırmak ve kapatma yeniden kapatma: Kullanıcı hatı onardıktan sonra güç gönderir, eğer topraklama düğmesini çıkarmayı unutursa, sürtüşmeyi hızlandırmalıdır.
3.Üç tekrar kapanma gecikme süresi ayarlanabilir;
4Atlama kapanma devresinin yanlış çalışmaya karşı tasarımı var ve atlama karşıtı fonksiyonu var.
5Sıfır dizilme akımı, bölge içi ve bölge dışı hataları ayırt edebilir.
6Uzak kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.

Özellik:

1Yüksek voltajlı vakum devre kesici: Vakum yay söndürme teknolojisini benimser ve iyi kırma performansına ve güçlü yay söndürme yeteneğine sahiptir.Aşırı yük akımları, ve kısa devre akımları.

2Dış tasarım: Dış ortamlar için uygundur ve çeşitli zorlu hava koşullarında normal çalışmasını sağlayan iyi hava dayanıklılığına ve koruma performansına sahiptir.

3.Adlandırılmış voltaj ve frekans: Buna karşılık gelen güç gereksinimlerini karşılayan 12kV'lik adlandırılmış voltaj ve 50Hz'lik üç fazlı AC frekansı olan dağıtım sistemleri için uygundur.

4Koruma ve kontrol işlevselliği: Temel olarak alt istasyonlarda ve endüstriyel ve madencilik işletmelerinde dağıtım sistemlerinde yük koruma ve kontrol için kullanılır.Güç ekipmanlarının ve sistemlerinin güvenli çalışmasını etkili bir şekilde koruyabilir.

5Kırsal elektrik şebekelerinde uygulanması: Kırsal elektrik şebekelerinde sıklıkla yapılan işlemler nedeniyle,Bu devre kesici yaygın olarak kullanılıyor ve kırsal elektrik ağlarında bölümlü bir anahtar ve dağıtım ağının otomasyonu için kullanılabilir..

Durum:

1. 2000 metreden fazla olmayan yükseklik;

2- 45 ° C ~ + 40 ° C. Gündelik sıcaklık farkı: 25 ° C.

3Rüzgar hızı 35 m / s'den fazla değil.

4Yanıcı, patlayıcı tehlikeli kimyasal korozyon ve şiddetli titreşim yerleri yok.

Teknik parametreler:
