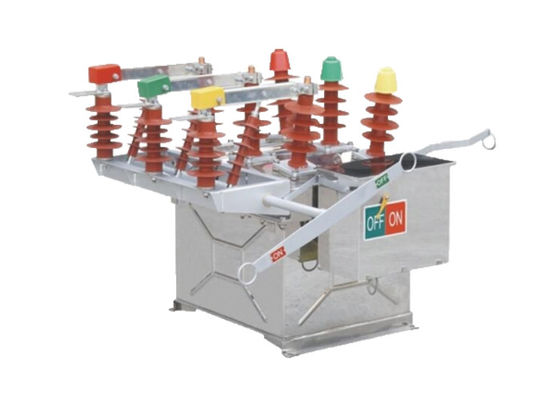

12kV 630A Yüksek Voltajlı Vakumlu Devre Kesicisi Dış Alt İstasyonlar için Etkili Çalışma ile Otomatik Devre Kesicisi

12kV 630A Yüksek Voltajlı Vakumlu Devre Kesicisi Dış Alt İstasyonlar için Etkili Çalışma ile Otomatik Devre Kesicisi

Ürün Tanımı:

ZW8-12 devre kesici uluslararası standartlara uygun olarak tasarlanmıştır ve gelişmiş teknolojiler kullanılarak üretilmiştir.ve 20kA'ya kadar kısa devre kesme akımı.

Devre kesici, vakum kesicisi, işletim mekanizması ve kontrol sistemi de dahil olmak üzere birkaç önemli bileşenden oluşur.Vakum kesicisi devre kesicinin kalbi ve elektrik akımını kesmekten sorumludurBu, yaylanmayı önlemeye yardımcı olan ve güvenilir çalışmayı sağlayan vakumda çalışmak için tasarlanmıştır.

İşleme mekanizması devre kesicinin açılması ve kapatılmasından sorumludur ve manuel veya elektrikle çalıştırılabilir.Kontrol sistemi devre kesici izler ve operatöre geri bildirim sağlar, kesicinin durumunu izlemelerine ve herhangi bir hatayı tespit etmelerine izin verir.

ZW8-12 devre kesicisi yüksek güvenilirlik için tasarlanmıştır ve minimum bakım gerektirir. Uzun bir hizmet ömrüne sahiptir ve sert dış ortamlara dayanabilir,çok çeşitli uygulamalarda kullanılmak üzere uygun hale getirir.




 Özellik:

1.ZW8-12 otomatik vakum devre kesici, kirliliğe karşı yetenekle tasarlanmıştır. Bu, yüksek kirlilik seviyelerinde bile güvenilir bir şekilde çalışabileceği anlamına gelir.Örneğin ağır toz veya endüstriyel emisyonlar olan alanlarİç yalıtım bu tür kirliliğe dayanacak ve gerekli yalıtım seviyelerini koruyacak şekilde tasarlanmıştır.Bu, daha iyi yalıtım özellikleri sağlar ve kırıcının genel performansını iyileştirir..
2Çapraz, füze enerji depolama işletim mekanizması ile donatılmıştır.Bu işletim mekanizması, devre kesici bağlantılarını açmak veya kapatmak için hızla serbest bırakılabilen mekanik enerjiyi depolarFüze enerji depolama mekanizması, devre kesici hızlı ve etkili bir şekilde açılmasını sağlayan verimli ve güvenilir bir işletim için tasarlanmıştır.
3ZW8-12 devre kesici, tek taraflı (sol taraf) veya iki taraflı bir ayrım düğmesi ile donatılabilir.Bu, devre kesici sistemindeki devre kesici yapılandırmasında ve montajında esneklik sağlarEk olarak, voltaj ölçümü ve kontrol amaçları için kullanılan harici bir PT (Potansiyel Transformör) ile donatılabilir.Dış PT doğru voltaj izlemesini kolaylaştırır ve yüksek voltajlı sistemde devre kesici düzgün çalışmasını sağlamaya yardımcı olur.



Avantajları:

1.CT23 Bahar Enerji Depolama İşleme Mekanizmi: ZW8-12 devre kesici, CT23 tipi bahar enerji depolama işleme mekanizması ile donatılmıştır.Bu mekanizma, devre kesici temaslarının açılmasını ve kapatılmasını kolaylaştırmak için yaylarda depolanan mekanik enerjiyi kullanırUygulamanın özel gereksinimlerine bağlı olarak motorlu veya manuel çalışmayı sağlayan kullanımda esneklik sunar.

2.ZW8-12G Kombine kesicisi: ZW8-12G modeli, ZW8-12 kesicisi ve bir izolatörden oluşan bir kombine kesicidir. Bu konfigürasyon, bir bölümleşen olarak çalışmasını sağlar.bakım veya hata tespiti amaçlı bir elektrik dağıtım ağının belirli bölümlerini izole etme yeteneği sağlayan.

3.Bir tank yapısında üç fazlı monte: ZW8-12 devre kesici, bir tank yapısında monte edilmiş üç fazlı bir devreye sahiptir.Bu, her faz için kırıcı bileşenleri ortak bir tank içinde kapalı olduğu anlamına gelirTank mekanik koruma sağlar ve devre kesici'nin genel dayanıklılığını artırır.

4Vakum Yay Ötüşü Odası ve yalıtım malzemesi: Metal tankın içinde, ZW8-12 devre kesici üç fazlı bir vakum yay sötüşü odası içerir.Bu oda devre kesintilerinde oluşan elektrik yaylarını etkili bir şekilde söndürürEk olarak, devre kesici, fazlar arasında ve fazdan fazaya yalıtımı sağlamak için SMC (Sheet Molding Compound) gibi yalıtım malzemeleri kullanır.Genel yalıtım gücünü artırmak.

5Güvenilir Performans ve Yüksek yalıtım gücü: ZW8-12 devre kesici güvenilir performansı ve yüksek yalıtım gücü ile bilinir.Sıkı performans standartlarını karşılamak için tasarlanmış ve test edilmiştir., çeşitli elektrik koşullarında güvenilir çalışmayı sağlar. Yüksek yalıtım gücü, devre kesicinin elektrik gerilimlerine dayanma ve izolasyon yeteneğini artırır,Elektrik sisteminin güvenliğine ve güvenilirliğine katkıda bulunmak.




Özellikleri:

Mikro bilgisayar koruma fonksiyonu

1Üç aşamalı bir akım koruma fonksiyonuna sahiptir: hızlı hareket, zaman sınırlı hızlı hareket ve aşırı akım koruması.

2Hızlı ve yavaş zamanlama özelliklerinin esnek ayarlanması.

3Kullanıcılar koruma değerlerini ve gecikmeleri ayarlayabilirler.

Yeniden kilitleme fonksiyonu

1En fazla üç tekrar kapanma işlemini ayarlayabilirsiniz.

2Kullanıcılar tekrar kapanma işlemlerinin sayısını ve farklı tekrar kapanma aralıklarını özgürce seçebilirler.

3Yeniden kapatmadan önce hızlandırma, yeniden kapattıktan sonra hızlandırma ve sıralı koordinasyon seçimi fonksiyonlarına sahiptir.

Ağ yeniden yapılandırma fonksiyonu

1.Alçak voltaj yolculuğu kilitleme, otomatik yeniden kilitleme, kısa süreli yeniden kilitleme, sürekli yeniden kilitleme, düşük voltaj yeniden kilitleme, otomatik sıfırlama, bekleme koruma değerinin kısa süreli etkinleştirilmesi,ve bekleme koruma değerinin sürekli etkinleştirilmesi.

2Dağıtılmış akıllı kontrol, halka ağ çalışması sırasında önceden ayarlanmış işlevlere göre gerçekleştirilebilir.

3Ağ hatası olduğunda, hatayı otomatik olarak temizler, hatalı bölgeyi izole eder, otomatik olarak güç aktarır ve hatasız bölgeye güç geri getirir.

Durum:

Çevre sıcaklığı:-40°C~+70°C (ortalama günlük sıcaklık +40°C'yi geçmez)

Yükseklik:>1000m ((max. 3000m)

Çevre Nemliği:Günlük ortalama göreceli nem %95'den fazla değil, ortalama aylık göreceli

Kirlilik düzeyi:Düzeyi IV

Maksimum Rüzgar Hızı: 700Pa (Rüzgar Hızı 35m/s'ye eşdeğer)

Deprem yoğunluğu: 8 seviye




Teknik parametreler:
