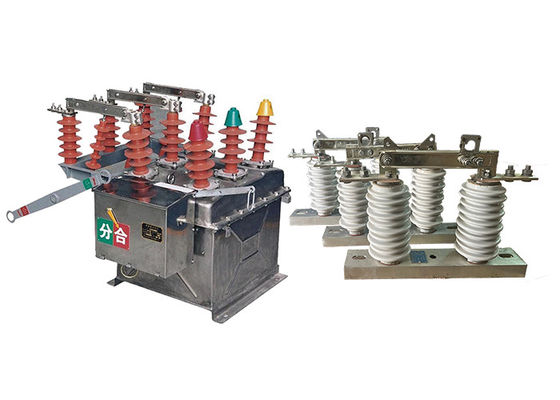

GW9-10 Kanca ile çalıştırılan anahtarla kullanılan alt istasyonun korunması için yüksek voltajlı vakumlu devre kesici

GW9-10 Kanca ile çalıştırılan anahtarla kullanılan alt istasyonun korunması için yüksek voltajlı vakumlu devre kesici

Ürün Tanımı:

ZW8-12 otomatik vakum devre kesici uluslararası standartlara uygun olarak tasarlanmıştır ve gelişmiş teknolojiler kullanılarak üretilmiştir.630A'ya kadar olan nominal akım, ve 20kA'ya kadar kısa devre kesme akımı.

Devre kesici, vakum kesicisi, işletim mekanizması ve kontrol sistemi de dahil olmak üzere birkaç önemli bileşenden oluşur.Vakum kesicisi devre kesicinin kalbi ve elektrik akımını kesmekten sorumludurBu, yaylanmayı önlemeye yardımcı olan ve güvenilir çalışmayı sağlayan vakumda çalışmak için tasarlanmıştır.

İşleme mekanizması devre kesicinin açılması ve kapatılmasından sorumludur ve manuel veya elektrikle çalıştırılabilir.Kontrol sistemi devre kesici izler ve operatöre geri bildirim sağlar, kesicinin durumunu izlemelerine ve herhangi bir hatayı tespit etmelerine izin verir.

ZW8-12 direğe monte edilmiş devre kesici yüksek güvenilirlik için tasarlanmıştır ve minimum bakım gerektirir.çok çeşitli uygulamalarda kullanılmak üzere uygun hale getirir.

GW9-10 kanca ile çalışan anahtar, bakım, onarım veya acil durum amaçları için elektrik dağıtım hatlarını izole etmek ve topraklamak için kullanılan taşınabilir bir cihaz türüdür.Çeşitli uygulamalarda kullanılabilen çok yönlü bir araçtır, havalı dağıtım hatları, alt istasyonlar ve endüstriyel tesisler dahil.

Kanca ile çalıştırılan düğme, tek bir kişi tarafından çalıştırılabilmesi için tasarlanmıştır, bu da kullanımı ve manevralarını kolaylaştırır.Elektrikli ekipmanlara ulaşmak için uzatılabilir, ve kullanıcının anahtarları açmak veya kapatmak ve topraklama hatları gibi çeşitli görevleri yerine getirmesini sağlayan bir dizi değiştirilebilir takviye.

Değiştiricinin tasarımı, elektrik devresinde görünür bir kesinti sağlamak için tasarlanmıştır ve bu da enerjiye sahip ekipmanlarla kazara temas etmekten korunmaya yardımcı olur.Ayrıca sert çevre koşullarına dayanacak şekilde tasarlanmıştır., güçlü rüzgarlar, yağmur ve kar gibi, dışarıdaki ortamlarda kullanılmak için uygun hale getirir.

Özellik:

Mikro bilgisayar koruma fonksiyonu

1Üç aşamalı bir akım koruma fonksiyonuna sahiptir: hızlı hareket, zaman sınırlı hızlı hareket ve aşırı akım koruması.

2Hızlı ve yavaş zamanlama özelliklerinin esnek ayarlanması.

3Kullanıcılar koruma değerlerini ve gecikmeleri ayarlayabilirler.

Yeniden kilitleme fonksiyonu

1En fazla üç tekrar kapanma işlemini ayarlayabilirsiniz.

2Kullanıcılar tekrar kapanma işlemlerinin sayısını ve farklı tekrar kapanma aralıklarını özgürce seçebilirler.

3Yeniden kapatmadan önce hızlandırma, yeniden kapattıktan sonra hızlandırma ve sıralı koordinasyon seçimi fonksiyonlarına sahiptir.

Ağ yeniden yapılandırma fonksiyonu

1.Alçak voltaj yolculuğu kilitleme, otomatik yeniden kilitleme, kısa süreli yeniden kilitleme, sürekli yeniden kilitleme, düşük voltaj yeniden kilitleme, otomatik sıfırlama, bekleme koruma değerinin kısa süreli etkinleştirilmesi,ve bekleme koruma değerinin sürekli etkinleştirilmesi.

2Dağıtılmış akıllı kontrol, halka ağ çalışması sırasında önceden ayarlanmış işlevlere göre gerçekleştirilebilir.

3Ağ hatası olduğunda, hatayı otomatik olarak temizler, hatalı bölgeyi izole eder, otomatik olarak güç aktarır ve hatasız bölgeye güç geri getirir.

Ölçüm fonksiyonu

1Voltaj, akım ve diğer çalışma verilerini ve olay kayıtlarını kaydeder.

FTU fonksiyonu

1Uzakdan kumanda, telemetri, uzaktan sinyalleme ve uzaktan ayarlama gibi dört uzaktan kumanda fonksiyonunu gerçekleştirebilir.

2Uzaktan kumanda, çeşitli durum uzaktan izleme, çeşitli ölçüm değerlerinin ve olay kayıtlarının uzaktan gösterimi ve çeşitli ayar değerlerinin uzaktan ayarlanmasını içerir.

İletişim arayüzü ve protokolü

Denetleyici bir veri arayüzü ve standart uzaktan iletişim protokolü ile donatılmıştır.Elektrik dağıtım otomasyon sisteminde uzaktan terminal olarak hizmet veren.

Uzaktan kumanda fonksiyonu

Güvenli ve güvenilir bir işleyişle yakın mesafeden uzaktan açma ve kapatma işlemlerini gerçekleştirmek için kablosuz uzaktan kumanda ile donatılabilir.

Yedek pil

1AC kaybından sonra 12 saat boyunca normal çalışmayı sürdürmek için yedek bir pille donatılabilir.

Çift güç anahtarı koruma fonksiyonu

1.Automatik gecikmeli yeniden kapanma fonksiyonu ile güç açıldığında ve güç kapandığında otomatik gecikmeli yolculuk fonksiyonu ile çift güç karşılıklı kontrolü vardır.

2Çıkış tarafı, elektrik olduğunda kapanmamak işlevine sahiptir ve iki düğme pozisyonu birbirine kilitlidir.


Uygulama:

1. Güç Dağıtım Ağları: ZW8-12 devre kesici, alt istasyonlar gibi orta voltajlı dağıtım ağlarında, transformatörleri, besleyicileri,ve aşırı yüklenme ve kısa devre nedeniyle diğer elektrikli ekipmanlarDağıtım sisteminin güvenilir ve güvenli çalışmasını sağlar.

2Endüstriyel tesisler: Üretim tesisleri, kimyasal tesisler ve madencilik operasyonları gibi endüstriler, kritik ekipman ve makineleri korumak için genellikle ZW8-12 devre kesiciyi kullanır.Motorlar için hata koruması sağlar, jeneratörler, anahtarlar ve diğer endüstriyel elektrik sistemleri.

3Endüstriyel Güç Sistemleri: Üretim tesisleri, madencilik operasyonları ve büyük ölçekli altyapı projeleri gibi yüksek güç gereksinimleri olan endüstriler,Genellikle yüksek voltajlı güç sistemlerini kontrol etmek ve korumak için ZW8-12 devre kesici kullanırlarYük akımlarını yönetmeye ve ekipmanları kısa devre hatası akımlarından korumaya yardımcı olur.

4Yenilenebilir Enerji Sistemleri: Rüzgar ve güneş enerjisi gibi yenilenebilir enerji kaynaklarının giderek daha fazla benimsenmesiyle,ZW8-12 devre kesici yenilenebilir enerji üretimi ile ilişkili yüksek voltajlı anahtarlama sistemlerinde uygulama bulurYenilenebilir enerjinin şebekeye verimli bir şekilde entegre edilmesine yardımcı olur ve elektrik üretim tesislerinin güvenli çalışmasını sağlar.

Avantajı:

1.CT23 Bahar Enerji Depolama İşleme Mekanizmi: ZW8-12 devre kesici, CT23 tipi bahar enerji depolama işleme mekanizması ile donatılmıştır.Bu mekanizma, devre kesici temaslarının açılmasını ve kapatılmasını kolaylaştırmak için yaylarda depolanan mekanik enerjiyi kullanırUygulamanın özel gereksinimlerine bağlı olarak motorlu veya manuel çalışmayı sağlayan kullanımda esneklik sunar.

2.ZW8-12G Kombine kesicisi: ZW8-12G modeli, ZW8-12 kesicisi ve bir izolatörden oluşan bir kombine kesicidir. Bu konfigürasyon, bir bölümleşen olarak çalışmasını sağlar.bakım veya hata tespiti amaçlı bir elektrik dağıtım ağının belirli bölümlerini izole etme yeteneği sağlayan.

3.Bir tank yapısında üç fazlı monte: ZW8-12 devre kesici, bir tank yapısında monte edilmiş üç fazlı bir devreye sahiptir.Bu, her faz için kırıcı bileşenleri ortak bir tank içinde kapalı olduğu anlamına gelirTank mekanik koruma sağlar ve devre kesici'nin genel dayanıklılığını artırır.

4Vakum Yay Ötüşü Odası ve yalıtım malzemesi: Metal tankın içinde, ZW8-12 devre kesici üç fazlı bir vakum yay sötüşü odası içerir.Bu oda devre kesintilerinde oluşan elektrik yaylarını etkili bir şekilde söndürürEk olarak, devre kesici, fazlar arasında ve fazdan fazaya yalıtımı sağlamak için SMC (Sheet Molding Compound) gibi yalıtım malzemeleri kullanır.Genel yalıtım gücünü artırmak.

5Güvenilir Performans ve Yüksek yalıtım gücü: ZW8-12 devre kesici güvenilir performansı ve yüksek yalıtım gücü ile bilinir.Sıkı performans standartlarını karşılamak için tasarlanmış ve test edilmiştir., çeşitli elektrik koşullarında güvenilir çalışmayı sağlar. Yüksek yalıtım gücü, devre kesicinin elektrik gerilimlerine dayanma ve izolasyon yeteneğini artırır,Elektrik sisteminin güvenliğine ve güvenilirliğine katkıda bulunmak

Teknik parametreler:

ZW8-12

GW9-10
