Yüksek verimli yüksek gerilimli vakumlu devre kesici 630A/1000A/1250A

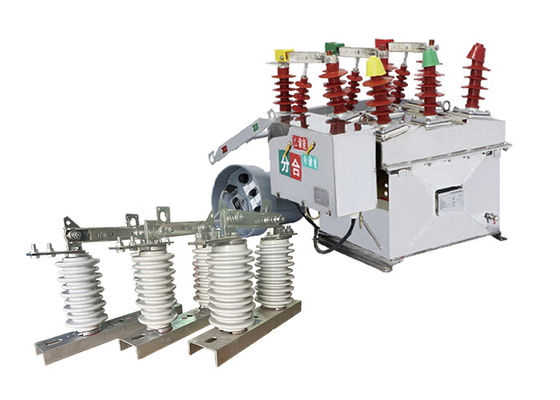

Yüksek verimlilik yüksek voltajlı üç Pahses vakumlu devre kesici taşınabilir dış açık bağlantı kesici anahtarı ile eşleştirilmiş

Ürün Tanımı:

ZW8-12 yüksek voltajlı vakum devre kesici uluslararası standartlara uygun olarak tasarlanmıştır ve gelişmiş teknolojiler kullanılarak üretilmiştir.630A'ya kadar olan nominal akım, ve 20kA'ya kadar kısa devre kesme akımı.

Devre kesici, vakum kesicisi, işletim mekanizması ve kontrol sistemi de dahil olmak üzere birkaç önemli bileşenden oluşur.Vakum kesicisi devre kesicinin kalbi ve elektrik akımını kesmekten sorumludurBu, yaylanmayı önlemeye yardımcı olan ve güvenilir çalışmayı sağlayan vakumda çalışmak için tasarlanmıştır.

İşleme mekanizması devre kesicinin açılması ve kapatılmasından sorumludur ve manuel veya elektrikle çalıştırılabilir.Kontrol sistemi devre kesici izler ve operatöre geri bildirim sağlar, kesicinin durumunu izlemelerine ve herhangi bir hatayı tespit etmelerine izin verir.

ZW8-12 devre kesici, yüksek güvenilirlik için tasarlanmıştır ve minimum bakım gerektirir. Uzun bir hizmet ömrüne sahiptir ve sert dış ortamlara dayanabilir,çok çeşitli uygulamalarda kullanılmak üzere uygun hale getirir.

GW9-10 dış dosconnector anahtarı, bakım veya onarım amacıyla elektrik ağının veya sisteminin bir bölümünü sistemin geri kalanından izole etmek için tasarlanmış bir elektrik anahtarıdır.Tipik olarak yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Anahtar, hata veya aşırı akım gibi normal veya anormal koşullar altında açılıp kapanmak üzere tasarlanmıştır.Sistem bölümünü ağın geri kalanından fiziksel olarak ayırır., bu bölüme elektrik akışını engeller.

Dış dosconnector anahtarları tipik olarak 600 volt ile 765.000 volt arasındaki gerilimlerde çalışmak için tasarlanmıştır ve manuel veya otomatik olarak çalıştırılabilir.Genellikle alt istasyonlara veya elektrik direklerine monte edilirler., ve elektrik şebekesi altyapısının önemli bir bileşenidir.

Yüksek voltajlı bağlantı kesme anahtarlarıyla çalışırken uygun güvenlik prosedürlerini takip etmek önemlidir, çünkü doğru şekilde kullanılmazsa tehlikeli olabilirler.Yüksek voltajlı ekipmanların çalıştırılmasına ve bakımına yalnızca nitelikli ve eğitilmiş personelin izin verilmesi gerekir..

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.

Özellik:

Ölçüm fonksiyonu
1Voltaj, akım ve diğer çalışma verilerini ve olay kayıtlarını kaydeder.

FTU fonksiyonu
1Uzakdan kumanda, telemetri, uzaktan sinyalleme ve uzaktan ayarlama gibi dört uzaktan kumanda fonksiyonunu gerçekleştirebilir.
2Uzaktan kumanda, çeşitli durum uzaktan izleme, çeşitli ölçüm değerlerinin ve olay kayıtlarının uzaktan gösterimi ve çeşitli ayar değerlerinin uzaktan ayarlanmasını içerir.

İletişim arayüzü ve protokolü
Kontrolör, fiber, kablolu ve kablosuz gibi çeşitli iletişim yöntemlerini destekleyen bir veri arayüzü ve standart uzaktan iletişim protokolü ile donatılmıştır.Elektrik dağıtım otomasyon sisteminde uzaktan terminal olarak hizmet veren.

Uzaktan kumanda fonksiyonu
1Uzak mesafeden açma ve kapatma işlemlerini yakın mesafeden güvenli ve güvenilir bir şekilde gerçekleştirmek için kablosuz bir uzaktan kumanda ile donatılabilir.

Yedek pil
1AC kaybından sonra 12 saat boyunca normal çalışmayı sürdürmek için yedek bir pille donatılabilir.

Çift güç anahtarı koruma fonksiyonu
1.Atomatik gecikmeli yeniden kapanma fonksiyonu ile güç açıldığında ve güç kapandığında otomatik gecikmeli yolculuk fonksiyonu ile çift güç karşılıklı kontrolü vardır.
2Çıkış tarafı, elektrik olduğunda kapanmamak işlevine sahiptir ve iki düğme pozisyonu birbirine kilitlidir.

hatayı otomatik olarak temizler, hatalı bölgeyi izole eder, gücü otomatik olarak aktarır ve hatasız bölgeye gücü geri getirir.


Yerleşim:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatıyor:

Devre kesintisi: Vakum devre kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak çalışır.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı güç sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme yalıtıcısı genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğinin sağlanmasında çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

Uygulama

1Dağıtım Sistemleri: ZW8-12 devre kesici, 10 kV şehir ve kırsal elektrik ağlarında dağıtım sistemlerinin kontrolü ve korunmasında çok önemli bir rol oynar.Yük akımlarını açmak veya kapatmak için sorumludur, tüketicilere güvenilir elektrik dağıtımını sağlar.

2Elektrik Alt İstasyonları: Dönüştürücü, yüksek voltajlı iletim hatlarının dağıtım ağlarına bağlandığı elektrik alt istasyonlarında sıklıkla kullanılır.Ekipmanın izole edilmesine ve korunmasına yardımcı olur., alt istasyonun güvenli ve verimli çalışmasını sağlar.

3Endüstriyel Güç Sistemleri: Üretim tesisleri, madencilik operasyonları ve büyük ölçekli altyapı projeleri gibi yüksek güç gereksinimleri olan endüstriler,Genellikle yüksek voltajlı güç sistemlerini kontrol etmek ve korumak için ZW8-12 devre kesici kullanırlarYük akımlarını yönetmeye ve ekipmanları kısa devre hatası akımlarından korumaya yardımcı olur.

4Yenilenebilir Enerji Sistemleri: Rüzgar ve güneş enerjisi gibi yenilenebilir enerji kaynaklarının giderek daha fazla benimsenmesiyle,ZW8-12 devre kesici yenilenebilir enerji üretimi ile ilişkili yüksek voltajlı anahtarlama sistemlerinde uygulama bulurYenilenebilir enerjinin şebekeye verimli bir şekilde entegre edilmesine yardımcı olur ve elektrik üretim tesislerinin güvenli çalışmasını sağlar.

5Utilities Networks: Elektrik şirketleri yüksek voltajlı aktarım ve dağıtım ağlarını yönetmek ve korumak için ZW8-12 devre kesiciye güveniyorlar.Yük akımlarını etkili bir şekilde kontrol ederek ve arızaları keserek kamu hizmetleri şebekelerinin genel güvenilirliğine ve istikrarına katkıda bulunur.

Durum:

Çevre sıcaklığı:-40°C~+70°C (ortalama günlük sıcaklık +40°C'yi geçmez)

Yükseklik:>1000m ((max. 3000m)

Çevre Nemliği:Günlük ortalama göreceli nem %95'den fazla değil, ortalama aylık göreceli

Kirlilik düzeyi:Düzeyi IV

Maksimum Rüzgar Hızı: 700Pa (Rüzgar Hızı 35m/s'ye eşdeğer)

Deprem yoğunluğu: 8 seviye

Teknik parametreler:

ZW8-12


GW9-10
