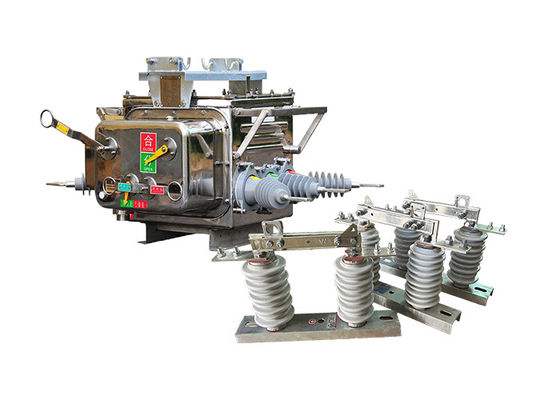

Güçlü Yüksek Voltajlı AC Vakum Devre Kesicisi Çifti Akıllı Denetleyiciyle Dış Bağlantı Kesicisi Değiştiricisi

Güçlü Yüksek Voltajlı AC Vakum Devre Kesicisi Çifti Akıllı Denetleyiciyle Dış Bağlantı Kesicisi Değiştiricisi


Ürün Tanımı:

ZW20-12 ((F) yüksek voltajlı vakum devresi kesici, birden fazla fonksiyonu tek bir akıllı cihazda birleştiren yeni bir üründür.vakum yük anahtarı, yeniden kapatıcı ve bölümlendirici, çeşitli uygulamalarda çok yönlülük ve verimlilik sunar.

Boundary Load Switch'in ana bileşenleri arasında bir vakum kesicisi, CH-40 kontrolörü ve harici bir voltaj transformatörü vardır.CH-40 denetleyici gelişmiş koruma sağlarken, kontrol ve iletişim fonksiyonları, dağıtım otomasyon hattı halka ağları için isteğe bağlı bir dış voltaj transformatörü,İki taraflı PT (potansiyel transformatör) bağlantıları için kullanılabilir.

Bu ürün, 10kV ve 13kV şehir ve kırsal elektrik şebekelerinde geniş çapta kullanılmaktadır.ve halka ağlarında hat yükü dağıtımı için otomatik anahtar cihazıEk olarak, şube güç tedarik hatlarında sınır anahtarı (genellikle bir bekçi olarak bilinir) ve aynı zamanda üst dağıtım ağlarında yeniden kapatıcı ve bölümlendirici olarak işlev görebilir.

Boundary Load Switch, verimli izleme ve kontrolü sağlayan uzaktan yönetim yetenekleri sunar.Dağıtım otomasyon sistemlerine sorunsuz entegrasyonu kolaylaştırmak.

Cihaz, fazalar arasındaki mA seviyesindeki sıfır dizi akımları ve kısa devre akımlarını tespit etme yeteneği de dahil olmak üzere güvenilir algılama ve yargılama mekanizmaları kullanır.Bu, tek fazlı topraklama hatalarını ve fazdan fazına kısa devre hatlarını otomatik olarak kaldırmayı sağlar, sistemin hata yönetimi yeteneklerini artırır.

Yüksek voltajlı vakum devre kesicisinin ana anahtarı vakum kemer teknolojisini kullanırken, yalıtım sistemi SF6 ve N2 karışık gaz yalıtımını içerir.Ürün gazlı mühürleme içerir, patlama geçirmez ve yalıtım sistemi teknolojileri Japonya, Almanya ve Fransa'dan, mükemmel genel mühürleme performansını sağlar.Sızıntıları önleyen ve cihazın performansının dış ortamdan etkilenmediğini sağlayan.

Yüksek voltajlı vakum devre kesicisinin yaylı çalışma mekanizması, minyatürleşme ve performans optimizasyonu göz önünde bulundurarak tasarlanmıştır.geleneksel yay mekanizmalarına kıyasla daha yüksek hareket güvenilirliği ile sonuçlanırBu tasarım iyileştirmesi, cihazın genel operasyonel verimliliğini ve ömrünü artırır.

GW9-10 dış bağlantı kesme anahtarı, bir devreyi güç kaynağından ayırmak için kullanılan bir elektrik anahtarıdır.Genellikle bakım personelinin elektrik çarpması riski olmadan ekipman üzerinde güvenli bir şekilde çalışmasına izin vermek için yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Yüksek Voltajlı Elektrikli Bağlantı kesici, devreyi açan veya kapatan direği döndürerek açılabilen veya kapatılabilen bir bıçağa veya bağlantıya sahiptir.Pol genellikle yüksek voltaj operatörü yalıtmak için iletken olmayan bir malzeme vardır.

Dış bağlantı kesici anahtarları, kontrol etmek için tasarlandıkları devrenin voltaj ve akım derecesine bağlı olarak çeşitli tasarımlarda ve boyutlarda bulunur.Genellikle bir direğe veya yapıya monte edilirler ve genellikle diğer koruyucu cihazlarla birlikte kullanılırlar, örneğin devre kesici ve sigortalar, elektrik sisteminin güvenliğini ve güvenilirliğini sağlamak için.


GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.

Kontrolörün özellikleri:

1. 485 / 232 iletişim arayüzü ile veya optik fiber aracılığıyla, kablosuz uzaktan izleme; yeniden kapattıktan sonra hızlandırma fonksiyonu: anahtar ağır olduğunda

2Kalıcı arıza durumunda otomatik hızlandırma;

3. Uzak kumanda / manuel kapatma yolculuğu hızlandırmak için, ve kilitlemek yeniden kilitleyici: kullanıcı güç sonra hatı onarır, topraklama düğmesini çıkarmayı unuttuysanız

Çarpışma hızlandırılmalıdır.

4. Üç tekrar kapanma gecikme zamanı ayarlanabilir;

Saldırı kapanma devre, yanlış çalışmaya karşı tasarımı benimser ve anti-saldırı fonksiyonuna sahiptir.

5Sıfır dizgi akımı bölge içi hataları bölge dışı hatalardan ayırt edebilir.

6Uzaktan kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.



Durum:

Çevre hava sıcaklığı: -40°C - +70°C.

Yükseklik: Deniz seviyesinden 3000 metreyi geçmez.

Çevredeki hava toz, duman, koroziv gazlar, buhar veya tuz sisleri ile kirlenebilir.

Rüzgar hızı 34m/s'yi geçmemelidir (silindir yüzeyinde 700Pa basınçla eşdeğer).

Dış devre ve kontrol ekipmanlarından gelen titreşimler veya sismik aktivite ihmal edilebilir.

İkincil sistemde indüklenen elektromanyetik müdahale amplitudu 1,6kV'yi geçmez.




Özellik:

1Yüksek kırma kapasitesi: Yüksek hata akımlarını kesebilme ve elektrik sistemini aşırı akım koşullarından koruma yeteneğine sahiptir.

2Kompakt tasarım: Anahtar kompakt ve alan tasarrufu için tasarlanmıştır ve çeşitli kurulum ortamları için uygundur.

3Güvenilir performans: Değiştiricide kullanılan vakum kesicisi teknolojisi, güvenilir anahtarlama işlemlerini ve minimum bakım gereksinimlerini sağlar.

4Uzun elektrik ve mekanik ömrü: Değiştiricinin uzun bir çalışma ömrü, yüksek dayanıklılık ve dayanıklılık için tasarlanmıştır.

5Koruma özellikleri: Elektrik sistemini korumak için aşırı akım koruması, kısa devre koruması ve diğer koruyucu önlemler gibi özellikleri içerebilir.

6Uzaktan kumanda ve izleme: ZW20 serisinin bazı modelleri, uygun işletim ve durum izlemesini sağlayan uzaktan kumanda ve izleme yetenekleri sunabilir.

Uygulama:

1.Ticari Binalar: Değiştirici, güvenilir ve güvenli güç dağıtımı için alışveriş merkezleri, ofis kompleksleri ve hastaneler de dahil olmak üzere ticari binalarda kullanılır.Verimli yük geçişini sağlar ve kritik elektrik yüklerini korur.

2Yenilenebilir Enerji Sistemleri: ZW20 anahtarı güneş enerjisi santralleri ve rüzgar santralleri gibi yenilenebilir enerji sistemleri için uygundur.Bu sistemlerde orta gerilim devrelerinin anahtarlanmasını ve korunmasını kolaylaştırır.

3Demiryolu Elektrifikasyonu: Değiştirici, demiryolu elektrikleme projelerinde demiryolu ağlarına güç kaynağını kontrol etmek ve korumak için kullanılır.Tren operasyonları için güvenilir ve güvenli güç dağıtımını sağlar.

4Bağlantıyı kesme anahtarı ve temas anahtarı: ZW20-12 ((F) devre kesici, güç dağıtım sistemlerinin halka ağ konfigürasyonunda bağlantıyı kesme anahtarı veya temas anahtarı olarak kullanılabilir.Bakım veya arıza koşulları sırasında devrelerin açılmasını ve kapatılmasını sağlar.

5Otomatik Değiştirme Cihazı: Halka ağ yapılandırmasında yük geçişinin uygulanmasını sağlayan otomatik bir anahtar cihazı olarak hizmet eder.Bu özellik, güç dağıtımının esnekliğini ve verimliliğini artırır.

Teknik parametreler:

ZW20-12 ((F)
