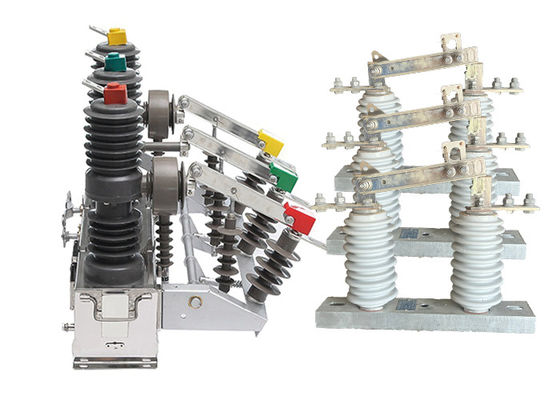

Çubuklı devre kesici sabit kurulum Otomatik sıfırlama modu Yüksek voltajlı bağlantıyı kesme anahtarı ile çalıştırılır

Çubuklı devre kesici sabit kurulum Otomatik sıfırlama modu Yüksek voltajlı bağlantıyı kesme anahtarı ile çalıştırılır

Ürün Tanımı:

ZW32-12 ((F) direğe monte edilmiş devre kesici Özellikle açık hava ortamları için tasarlanmıştır. Daha fazla dayanıklılık ve hava koşullarına dayanıklılık göstererek yağmur, nem,ve aşırı sıcaklıklarBu, dış mekan tesisatlarında güvenilir bir çalışma ve uzun ömür sağlar.

Elektronik sistemlerdeki yük akımlarını, aşırı yük akımlarını ve kısa devre akımlarını etkili bir şekilde kırma ve kapatma yeteneğine sahiptir.Elektrik sisteminin güvenliğini ve düzgün çalışmasını sağlamak.

Alt istasyonlara ek olarak, ZW32-12 ((F) Pole Mounted Circuit Breaker, endüstriyel ve madencilik işletmelerinde geniş bir uygulama bulmaktadır.Bu tesislerin dağıtım sistemlerinde güvenilir koruma ve kontrol sağlar., motorları, transformatörleri ve diğer elektrikli ekipmanları aşırı akımlardan ve kısa devreliklerden korur.Bu, endüstriyel ve madencilik operasyonlarında istikrarlı ve güvenli bir güç kaynağının korunmasına katkıda bulunur..

Özellikle kırsal elektrik şebekelerinde sık sık işlemleri halletmek için tasarlanmıştır.,Dağıtım ağının otomatikleşmesini sağlayarak kırsal elektrik sisteminin güvenilirliğini ve verimliliğini artırır.

Bir denetleyici yerleştirildiğinde, ZW32-12 ((F) direğe monte edilmiş devre kesici elektrik şebekesi operasyonlarına sorunsuz bir şekilde entegre olabilir.ve dağıtım ağının otomasyonu, sistem performansını optimize etmek ve verimli enerji yönetimini kolaylaştırmak.

GW9-10 Yüksek voltajlı bağlantı kesme anahtarları, güç iletim ve dağıtım sistemlerinde temel bileşenlerdir.Bakım veya onarım çalışmaları için ağın belirli bölümlerinin izole edilmesini sağladıkları içinAyrıca hata veya diğer anormal durumlar durumunda ağın bölümlerini izole etmek için de kullanılabilir.

Bu anahtarlar yüksek voltaj ve akımları işlemek için tasarlanmıştır ve tipik olarak paslanmaz çelik, alüminyum veya bakır gibi dayanıklı ve sağlam malzemelerden yapılmıştır.Zorlu çevre koşullarına dayanabilmeleri için tasarlanmışlar., aşırı sıcaklıklar, güçlü rüzgarlar ve şiddetli yağışlar gibi.

Yüksek voltajlı bağlantı kesme anahtarları, hava kesme anahtarları, yağlı anahtarlar ve gaz yalıtımlı anahtarlar dahil olmak üzere birkaç tür vardır.ve onlar açıldığında fiziksel olarak ayrılan bir dizi bağlantı kullanarak çalışıyorlarYağa batırılmış anahtarlar tipik olarak yüksek voltajlı uygulamalarda kullanılır ve anahtar açıldığında yaylanmayı önlemek için yağla doldurulur.Gaz yalıtımlı anahtarlar, anahtar bağlantılarını yalıtmak için sülfür hexafluorür gazı kullanır, daha küçük ve daha kompakt anahtar tasarımlarına izin verir.

Yüksek voltajlı bağlantı kesme anahtarları, uygun eğitim almış nitelikli personel tarafından çalıştırılmalı ve bakılmalıdır.uygun kişisel koruyucu ekipmanların kullanımı ve ekipmanların kazara enerjiye dönüşmesini önlemek için kilitleme / etiketleme prosedürlerini takip etmek de dahil olmak üzereYüksek voltajlı bağlantı kesme anahtarlarının düzgün çalışmasını ve kullanımı güvenli olmasını sağlamak için düzenli bakım ve testler de önemlidir.

GW9-10 serisi izoleatör anahtarı vakum devre kesicileri ile birlikte kullanılabildiği zaman kullanmanın çift etkisi.

Kontrolör Girişi:

1. 485 / 232 iletişim arayüzü ile veya optik fiber yoluyla, kablosuz uzaktan izleme; yeniden kapattıktan sonra hızlandırma fonksiyonu; anahtar ağır olduğunda,Kalıcı bir arıza durumunda otomatik hızlandırma patlaması;

2Uzakdan / manuel kapatma, sürtüşmeyi hızlandırmak ve kapatma yeniden kapatma: Kullanıcı hatı onardıktan sonra güç gönderir, eğer topraklama düğmesini çıkarmayı unutursa, sürtüşmeyi hızlandırmalıdır.

3.Üç tekrar kapanma gecikme süresi ayarlanabilir;

4Atlama kapanma devresinin yanlış çalışmaya karşı tasarımı var ve atlama karşıtı fonksiyonu var.

5Sıfır dizilme akımı, bölge içi ve bölge dışı hataları ayırt edebilir.

6Uzak kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.

Yerleşim:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı elektrik sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme izolatörü genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğini sağlamakta çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

GW9 serisi dış bağlantı kesici anahtarının tanıtımı

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40466882-elektri-yüksek voltajlı-izoleatör-switch-gw9-serisi-630a-gri-renkli-üst hat-grup-diconnect-swi.html

Özellik:

1Yüksek mühürleme performansına sahip üç fazlı sütun tipi tam kapalı yapı.

A.Durumlu ve güvenilir kırma performansı, yanma veya patlama tehlikesi yoktur; bakımsız, küçük boyutlu, hafif ve uzun kullanım ömrü.

B.Yüksek nem ve çiy önleme performansı, özellikle soğuk veya nemli alanlarda kullanılmak için uygundur.

C. İyi yalıtım performansı, yüksek sıcaklık direnci, UV direnci ve yaşlanma direnci olan ithal malzemeler.

2Verimli ve güvenilir minyatürlü yay işletim mekanizması.

A. Enerji depolama motoru, açma ve kapanma işlemleri için düşük güç tüketimine sahiptir; mekanizma, daha az bileşenle yüksek güvenilirlik sağlayan doğrudan aktarım yöntemini benimser.

B. Çalışma mekanizması, paslanmayı etkili bir şekilde önlemek ve mekanizmanın güvenilirliğini artırmak için mühürlü bir kutuya yerleştirilir.

3Konforlu ve esnek kontrol ve serbest kombinasyon performansı.

A.Kırmak için manuel olarak veya açmak ve kapatmak için elektrikle çalıştırılabilir, ayrıca uzak bir yerden uzaktan kontrol edilebilir.

B. Dağıtım otomasyonunu elde etmek için akıllı bir denetleyiciyle eşleştirilebilir veya otomatik bir yeniden kilitleyici veya bölümlendirici oluşturmak için yeniden kilitleyici denetleyiciyle birleştirilebilir.

C. Aşırı akım veya kısa devre koruması için iki fazlı veya üç fazlı akım transformatörleri ile donatılabilir.

D. Akıllı denetleyiciler için akım alma sinyalleri sağlayabilir ve kullanıcı gereksinimlerine göre akım transformatörleri ile donatılabilir.

E. İçeriye yerleştirilmiş yanlış işletim karşıtı kilitleme cihazı ile üç fazlı kilitleme yalıtım anahtarı ile donatılabilir.Ayrıca, kolay bakım için dalgalanma durdurma sütunu yalıtımcılarıyla da monte edilebilir..

Yapı:

Yük anahtarı üç parçadan oluşur: sütun, taban ve montaj, sabitleme ve kaldırma için süspansiyon.

1Vakum yay söndürme odası ile sütuna monte edilmiş yüksek gerilimli yük anahtarı, istikrarlı ve güvenilir kırma performansına sahiptir.bakımsız, küçük boyutlu, hafif ve uzun ömürlü.

2.Yük anahtarı, yüksek sıcaklıklı ve nemli alanlarda kullanılmak üzere uygun, iyi mühürleme performansı, nem ve çiy önleme yetenekleriyle tamamen kapalı bir yapıyı benimser.

3.Yük anahtarı açılış ve kapanış için manuel veya elektrikle çalıştırılabilir ve ayrıca uzaktan kontrol edilebilir.

4İşleme mekanizması yenilikçidir, basit, çalışmada güvenilirdir, boyutu kompakttır ve 10.000'e kadar mekanik bir yaşam süresi vardır.ve voltaj seviyesi -220V arasından seçebilirsiniz, 110V, 48V veya 24V.

Uygulama:

1Alt istasyonlar: Orta gerilimli güç dağıtımının korunması ve kontrolü için hem kapalı hem de açık alt istasyonlarda yaygın olarak kullanılır.Vakum devre kesici hata akımlarının güvenilir kesintiyi sağlar, aşırı yük akımları ve yük akımları, alt istasyon ekipmanlarını korur.

2Endüstriyel ve madencilik işletmeleri: ZW32-12 vakumlu devre kesici, endüstriyel ve madencilik işletmelerinin dağıtım sistemlerinde motorları, transformatörleri,ve diğer elektrikli ekipmanlar aşırı akım ve kısa devreBu tesislerdeki güç kaynağının istikrarını ve güvenliğini korumaya yardımcı olur.

3.Kırsal elektrik ağları: Sık çalışmaya dayanabilme yeteneği nedeniyle, vakumlu devre kesici kırsal elektrik ağlarında uygulama için uygundur.Elektrik şebekelerinin verimli bir şekilde bölünmesine olanak tanırEk olarak, bir denetleyici ile donatıldığında, dağıtım ağının otomasyonunu sağlayarak kırsal elektrik sisteminin güvenilirliğini ve verimliliğini artırır.

4Ticari binalar: Vakum devre kesicisi, elektrik sistemlerinin güvenli ve güvenilir çalışmasını sağlar.ekipman hasarının önlenmesi ve duraklama süresinin en aza indirgenmesi.

5Demiryolu sistemleri: ZW32-12 vakumlu devre kesici, sinyal sistemleri, çekiş güç kaynağı, elektrik tesisatlarının korunması ve kontrolü dahil olmak üzere demiryolu sistemlerinde de kullanılır.ve alt istasyonlarDemiryolu altyapısının güvenli ve güvenilir çalışmasını sağlar ve sistemin genel verimliliğine ve performansına katkıda bulunur.

6Petrol ve gaz endüstrisi: Vakum devre kesici, rafinerilerde, boru hatlarında ve açık deniz platformlarında elektrikli ekipmanların korunması için petrol ve gaz endüstrisinde kullanılır.Tehlikeli ortamlarda güvenli çalışmayı sağlar ve potansiyel elektrik arızalarına karşı korur.

Teknik parametreler:

ZW32-12

GW9-10
