Ürün Tanımı:

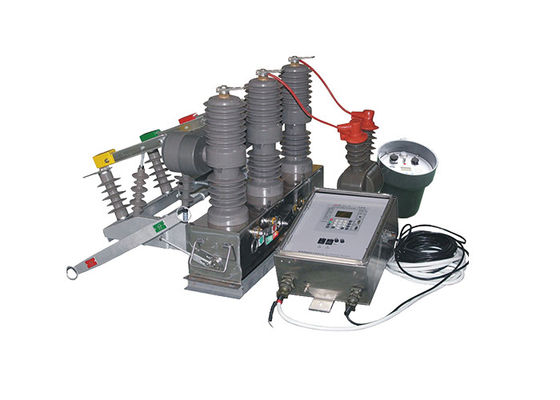

Sıfır dizi sensörleri olan ZW32-12 ((F) direğe monte edilmiş devre kesici, sıfır dizi sensörleri ile donatılmış vakum devre kesici özel bir modele atıfta bulunur.
Sıfır dizi sensörleri, kalıntı akım sensörleri veya sıfır dizi akım transformatörleri olarak da bilinir,Üç fazlı bir güç sisteminde dengesiz veya kalıntı akımları tespit etmek ve ölçmek için kullanılan cihazlardır.Bu sensörler, ideal olarak dengelenmiş bir sistemde sıfır olması gereken üç fazlı akımların toplamını tespit etmek ve ölçmek için özel olarak tasarlanmıştır.
ZW32-12 vakum devre kesicisine sıfır dizi sensörlerinin dahil edilmesi ek işlevsellik ve koruma sağlar.devre kesici, sistemdeki toprak hatasını veya dengesiz koşulları tespit edebilir.Bu, daha iyi hata tespiti ve anormal koşullara daha hızlı tepki vermeyi, elektrik dağıtım sisteminin güvenliğini ve güvenilirliğini artırmayı sağlar.
Sıfır dizi sensörleri, ZW32-12 devre kesici'nin zemin hatalarına, dengesiz yüklere,ve elektrik sisteminde ortaya çıkabilecek diğer anormal durumlarBu, ekipman hasarının önlenmesine, duraklama süresinin en aza indirgenmesine ve personelin güvenliğinin sağlanmasına yardımcı olur.

Avantajı:

1.Küçük Boyut: Cihaz, sınırlı alan ortamlarında kolay bir şekilde kurulmasını sağlayan kompakt bir form faktörü ile tasarlanmıştır.Küçük boyutu, alanın kısıtlı olduğu uygulamalar için uygundur..

2Hafif Ağırlık: Cihaz hafiftir, bu da taşıma ve montajı kolaylaştırır.İşlem sırasında fiziksel yükü azaltır ve mevcut sistemlere monte edilmesini veya entegre edilmesini kolaylaştırır.

3Bakımsız: Cihaz minimum bakım gerektiren tasarlanmıştır.Sık sık denetim veya değiştirme ihtiyacını azaltmakBu özellik, bakım faaliyetlerinde zamandan ve kaynaklardan tasarruf eder.

4Anti-Kondansasyon: Cihaz, kondansasyonun önlenmesi için önlemler alıyor. Nem birikimi riskini en aza indirmek için mühürleme veya yalıtım gibi koruyucu özellikler içerir.Bu, optimum performansın korunmasına yardımcı olur ve iç bileşenleri nemden kaynaklanan potansiyel hasarlardan korur.

5.Kötü Hava Koşullarına ve Kirli Çevreye Uyum sağlar: Cihaz, aşırı sıcaklıklar, nem veya toz ve kirle maruz kalma gibi zorlu hava koşullarına dayanacak şekilde tasarlanmıştır.Güçlü yapısı ve koruyucu özellikleri, olumsuz ortamlarda güvenilir çalışmayı sağlar, arıza veya performans bozulması riskini azaltır.

Özellik:

1.Adlık Voltaj ve Akım: Çapraz dağıtım ekipmanları için uygun bir adlık voltajı olan üç fazlı AC sistemleri için tasarlanmıştır.50Hz frekansında çalışır ve 630A'dan 1250A'ya kadar bir değerli akım aralığı vardırBu daha yüksek akım derecesi, daha yüksek güç yükleri yer alan uygulamalar için uygun hale getirir.

2Kısa devre kapasitesi: Çapraz, 20kA'lık yüksek kısa devre akımına sahiptir. Bu, 20.000 Ampere'ye kadar hata akımlarını etkili bir şekilde kesebileceği ve ele alabileceği anlamına gelir.Kısa devreye karşı güvenilir koruma sağlamak ve elektrik sistemine olası hasarı sınırlamak.

3Sistem Koruması ve Kontrolü: Bu devre kesicinin temel amacı elektrik sistemini korumak ve kontrol etmektir.Aşırı akım koşullarında akımın akışını kesmek için tasarlanmıştırAkımı keserek, ekipmanın hasar görmesini önlemeye yardımcı olur ve sistemin güvenliğini sağlar.

4Dış Kullanım: Bu devre kesici özellikle dış mekanlarda kullanılmak üzere tasarlanmıştır ve çeşitli dış mekan dağıtım sistemlerinde uygulanmaya uygundur.Güçlü yapısı ve koruyucu kaplaması, hava koşulları gibi çevresel faktörlere dayanmasını sağlar, toz ve nem.

5Endüstriyel ve Madencilik Uygulamalar: Devre kesici, güvenilir ve verimli güç dağıtımının çok önemli olduğu endüstriyel ve madencilik tesisleri için çok uygundur.Yüksek akım derecesi ve sağlam tasarımı, endüstriyel ve madencilik operasyonlarında yaygın olarak bulunan ağır makinelerin ve ekipmanların güç taleplerini ele almak için uygun hale getirir.

6Kırsal ve Sık Çalışma Çevreleri: Çapraz, sık çalıştırılması gereken kırsal alanlar ve yerler için uygun hale getirerek kurulması ve çalıştırılması kolaydır.Kullanıcı dostu tasarımı ve güvenilir performansı zorlu ortamlarda bile sorunsuz çalışmayı ve bakımı sağlar.

Yapı:

Yük kesme düğmesi, montaj, sabitleme ve kaldırma için sütun, taban ve süspansiyonlardan oluşur.

1Vakum kesicisi ile donatılmış sütun yüksek voltajlı yük kesme anahtarı, istikrarlı ve güvenilir kırma performansına sahiptir, yanma ve patlama tehlikesi yoktur, güvenlik, bakımsız, küçük boyut,hafif ağırlık ve uzun kullanım süresi, vb.

Özellikleri.

2. Yük kesme düğmesi tamamen kapalıdır, iyi sıkılık, nem dayanıklılığı ve nemden arındırıcıdır. Sıcak ve nemli bölgede kullanılmak için uygundur.

3Yük kesme düğmesinin kapanması ve açılması manuel veya elektrikle veya uzaktan çalıştırılabilir.

4İşleme mekanizması yeni, basit, güvenilir, küçük boyutlu, mekanik ömrü 10.000'e kadar, enerji depolama motoru bir DC kalıcı mıknatıs motoru,Voltaj seviyesi -220V-110V-48V-24V seçilebilir.

Kontrolörün tanıtımı:

1. 485 / 232 iletişim arayüzü ile veya optik fiber yoluyla, kablosuz uzaktan izleme; yeniden kapattıktan sonra hızlandırma fonksiyonu; anahtar ağır olduğunda,Kalıcı bir arıza durumunda otomatik hızlandırma patlaması;

2Uzakdan / manuel kapatma, sürtüşmeyi hızlandırmak ve kapatma yeniden kapatma: Kullanıcı hatı onardıktan sonra güç gönderir, eğer topraklama düğmesini çıkarmayı unutursa, sürtüşmeyi hızlandırmalıdır.

3.Üç tekrar kapanma gecikme süresi ayarlanabilir;

4Atlama kapanma devresinin yanlış çalışmaya karşı tasarımı var ve atlama karşıtı fonksiyonu var.

5Sıfır dizilme akımı, bölge içi ve bölge dışı hataları ayırt edebilir.

6Uzak kumanda anahtarı yanlış çalışmayı önlemek için tasarlanmış.

Teknik parametreler:
